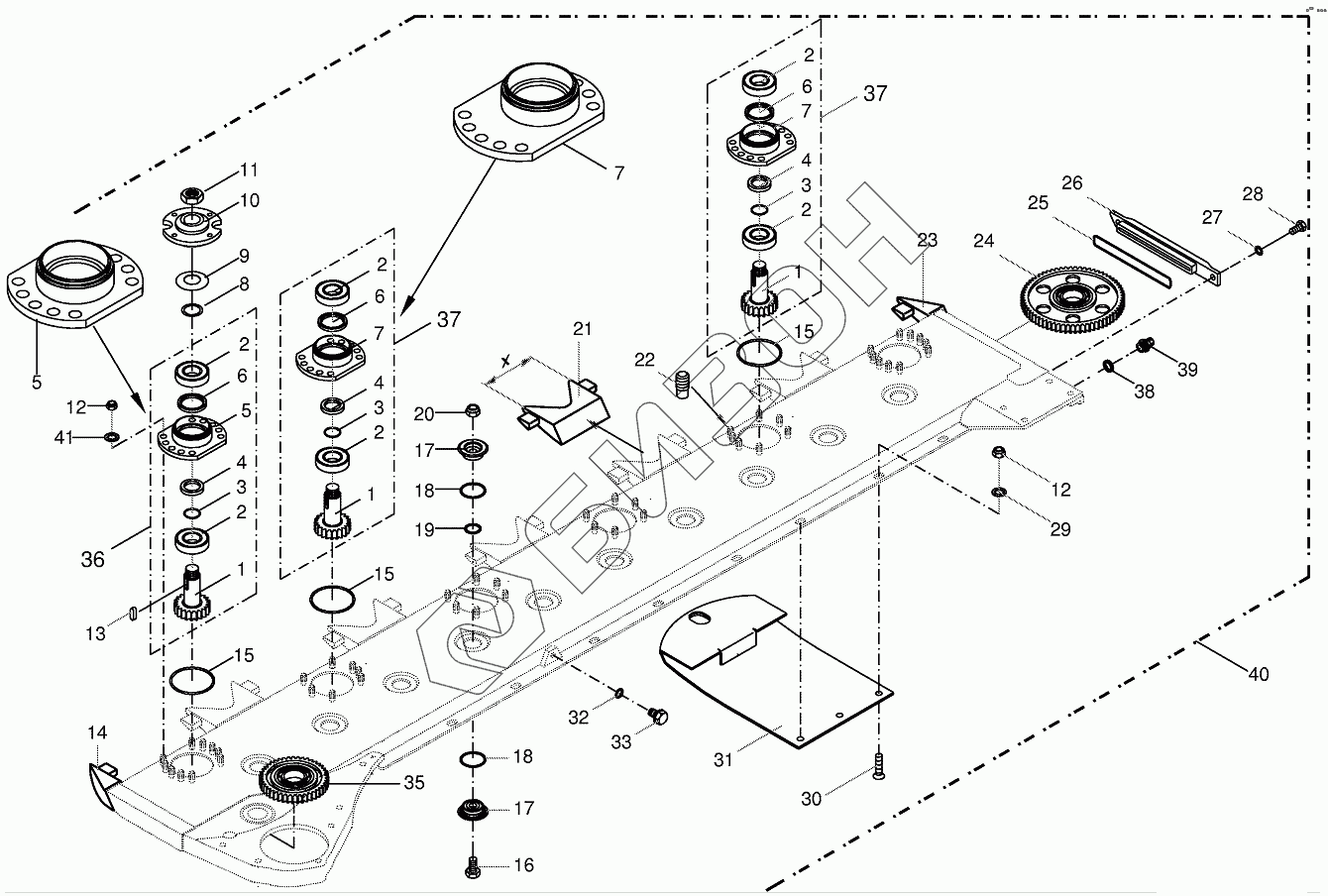

Графический каталог запасных частей к технике: KRONE EC280CV/320CV/280CR. Cutter bar with bearings
1
1
1
2
2
2
2
2
2
3
3
3
4
4
4
5
5
6
6
6
7
7
7
8
9
10
11
12
12
13
14
15
15
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
35
36
37
37
38
39
40
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002530274 | Pinion |
Загрузка ...
|
|
| 2 | 009303410 | Grooved ball bearing |
Загрузка ...
|
|
| 3 | 009375020 | O-ring |
Загрузка ...
|
|
| 4 | 002530265 | Spacer ring |
Загрузка ...
|
|
| 5 | 002530233 | Bearing housing-single |
Загрузка ...
|
|
| 6 | 009360491 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 7 | 002530243 | Bearing housing-Changing |
Загрузка ...
|
|
| 8 | 009111330 | Shim ring |
Загрузка ...
|
|
| 9 | 002530281 | Spring washer |
Загрузка ...
|
|
| 10 | 002530256 | Rotor hub |
Загрузка ...
|
|
| 11 | 009085364 | Hex nut |
Загрузка ...
|
|
| 12 | 009087010 | Locknut |
Загрузка ...
|
|
| 13 | 009151080 | Fit-in key |
Загрузка ...
|
|
| 14 | 002530153 | Sheet edge-left |
Загрузка ...
|
|
| 15 | 009375760 | O-ring |
Загрузка ...
|
|
| 16 | 009003351 | Hex head bolt |
Загрузка ...
|
|
| 17 | 002530201 | Clamping piece |
Загрузка ...
|
|
| 18 | 009375790 | O-ring |
Загрузка ...
|
|
| 19 | 009375780 | O-ring |
Загрузка ...
|
|
| 20 | 009096110 | Self-locking nut |
Загрузка ...
|
|
| 21 | 002535470 | Sheet edge |
Загрузка ...
|
|
| 22 | 009064040 | Weld. pin |
Загрузка ...
|
|
| 23 | 002530163 | Sheet edge-right |
Загрузка ...
|
|
| 24 | 002530300 | Spur gear |
Загрузка ...
|
|
| 25 | 009375680 | O-ring |
Загрузка ...
|
|
| 26 | 002534214 | Cover |
Загрузка ...
|
|
| 27 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 28 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 30 | 009040622 | Countersunkscrew |
Загрузка ...
|
|
| 30 | 009040711 | Countersunkscrew |
Загрузка ...
|
|
| 31 | 002534801 | Skid |
Загрузка ...
|
|
| 32 | 009377210 | Gasket ring |
Загрузка ...
|
|
| 33 | 009060071 | Screw plug |
Загрузка ...
|
|
| 35 | 002530330 | Spur gear |
Загрузка ...
|
|
| 36 | 002530213 | Bearing housing-10 hole, single |
Загрузка ...
|
|
| 37 | 002530223 | Bearing housing-10 hole,changing |
Загрузка ...
|
|
| 38 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 39 | 009198111 | Breather |
Загрузка ...
|
|
| 40 | 002533421 | Cutter bar-cpl. |
Загрузка ...
|
|
| 40 | 002533431 | Cutter bar-cpl. |
Загрузка ...
|
|
| 41 | 900001230 | Detent edged washer |
Загрузка ...
|
