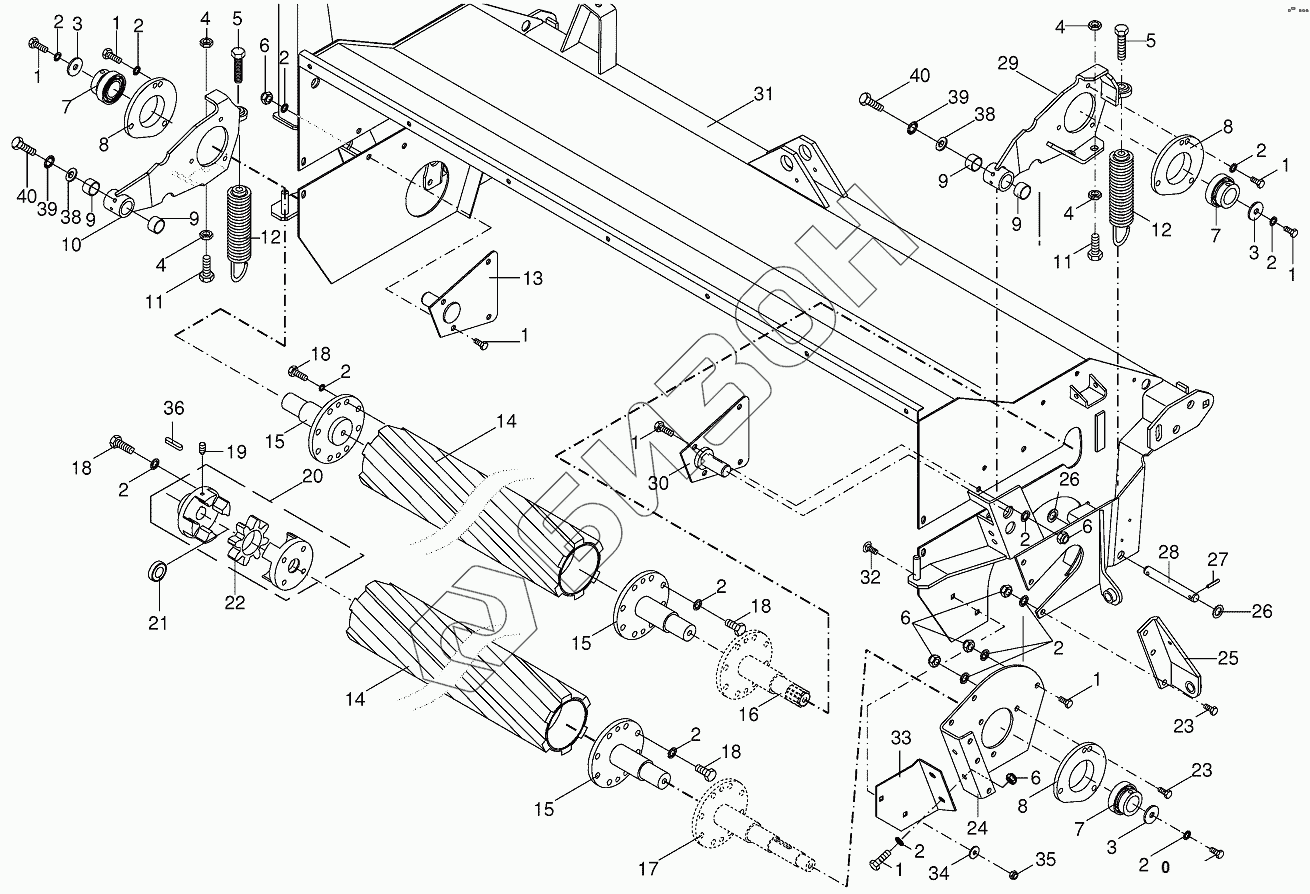

Графический каталог запасных частей к технике: KRONE EC280CV/320CV/280CR. Roller cond. housing/CRI-Roller
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
4
4
4
4
5
5
6
6
6
6
7
7
7
8
8
8
9
9
9
9
10
10
11
11
12
12
13
14
14
15
15
15
16
16
17
17
18
18
18
18
19
20
21
22
23
23
24
24
25
26
26
27
28
29
29
30
31
32
33
34
35
36
38
38
39
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 200302470 | 200302470 | Self-aligning bearing housing |
Загрузка ...
|
|
| 002807526 | 002807526 | Self-aligning bearing housing |
Загрузка ...
|
|
| 1 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 3 | 009106431 | Washer |
Загрузка ...
|
|
| 4 | 009082200 | Hex nut |
Загрузка ...
|
|
| 5 | 009006780 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009087010 | Locknut |
Загрузка ...
|
|
| 7 | 009346180 | Grooved ball bearing |
Загрузка ...
|
|
| 8 | 900000600 | Grooved ball bearing |
Загрузка ...
|
|
| 9 | 009349460 | Bearing bush |
Загрузка ...
|
|
| 10 | 002582192 | Rocker-incl. bushing |
Загрузка ...
|
|
| 10 | 200301660 | Rocker-incl. bushing |
Загрузка ...
|
|
| 11 | 009006770 | Hex head bolt |
Загрузка ...
|
|
| 12 | 002581670 | Tension spring |
Загрузка ...
|
|
| 13 | 002581620 | Rocker bearing-left |
Загрузка ...
|
|
| 14 | 002582000 | CRI-Roller |
Загрузка ...
|
|
| 15 | 002581893 | Bearing bolt-Standard |
Загрузка ...
|
|
| 16 | 002581982 | Drive spigot-for gearbox 258 105 |
Загрузка ...
|
|
| 16 | 200301760 | Drive spigot-for gearbox 20 030170 0 |
Загрузка ...
|
|
| 17 | 002581994 | Drive spigot-for gearbox |
Загрузка ...
|
|
| 17 | 002581994 | Drive spigot-for gearbox |
Загрузка ...
|
|
| 18 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009057550 | Threaded pin |
Загрузка ...
|
|
| 20 | 009400822 | Rotex-clutch |
Загрузка ...
|
|
| 21 | 009347530 | Radial bearing |
Загрузка ...
|
|
| 22 | 009402181 | Rotex plastic part |
Загрузка ...
|
|
| 23 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 24 | 002581580 | Bearing bracket |
Загрузка ...
|
|
| 24 | 200302340 | Bearing bracket |
Загрузка ...
|
|
| 25 | 002581722 | Support-right |
Загрузка ...
|
|
| 26 | 009105122 | Washer |
Загрузка ...
|
|
| 27 | 009126701 | Roll pin |
Загрузка ...
|
|
| 28 | 001552902 | Pin |
Загрузка ...
|
|
| 29 | 200301670 | Rocker-incl. bushing |
Загрузка ...
|
|
| 29 | 002580532 | Rocker-incl. bushing |
Загрузка ...
|
|
| 30 | 002581640 | Rocker bearing-right |
Загрузка ...
|
|
| 31 | 002580745 | Roller conditioner housing |
Загрузка ...
|
|
| 32 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 33 | 002584381 | Support plate |
Загрузка ...
|
|
| 34 | 009103530 | Washer |
Загрузка ...
|
|
| 35 | 009087580 | Locknut |
Загрузка ...
|
|
| 36 | 009150390 | Fit-in key |
Загрузка ...
|
|
| 38 | 009108030 | Shim ring |
Загрузка ...
|
|
| 39 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 40 | 009002722 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
