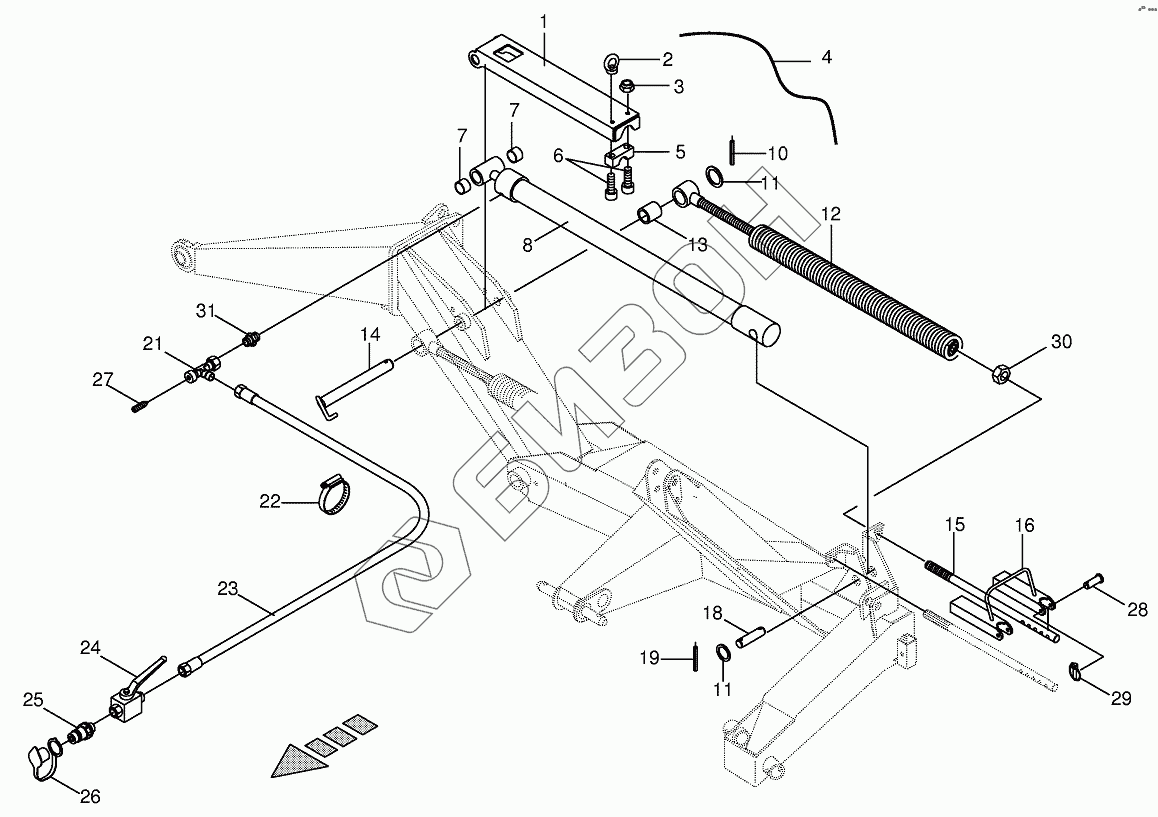

Графический каталог запасных частей к технике: KRONE EC280CV/320CV/280CR. Spring compensation/Hydraulics
1
2
3
4
5
6
7
7
8
10
11
11
12
13
14
15
16
18
19
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009193760 | 009193760 | Collar nut |
Загрузка ...
|
|
| 009187940 | 009187940 | Sealing set |
Загрузка ...
|
|
| 009031100 | 009031100 | Allen screw |
Загрузка ...
|
|
| 002535090 | 002535090 | Clamp |
Загрузка ...
|
|
| 1 | 002539305 | Ratchet |
Загрузка ...
|
|
| 2 | 009095020 | Lifting eye nut |
Загрузка ...
|
|
| 3 | 009087580 | Locknut |
Загрузка ...
|
|
| 4 | 001444152 | Plastic cable |
Загрузка ...
|
|
| 5 | 009251501 | Tube clamp-2 halves |
Загрузка ...
|
|
| 6 | 009048361 | Coach bolt |
Загрузка ...
|
|
| 7 | 009349200 | Bearing bush |
Загрузка ...
|
|
| 8 | 009184841 | Hydraulic cylinder |
Загрузка ...
|
|
| 10 | 009127162 | Roll pin |
Загрузка ...
|
|
| 11 | 009105152 | Washer |
Загрузка ...
|
|
| 12 | 002533821 | Tension spring |
Загрузка ...
|
|
| 13 | 009349010 | Bearing bush |
Загрузка ...
|
|
| 14 | 002539201 | Pin |
Загрузка ...
|
|
| 15 | 002539282 | Drawbar |
Загрузка ...
|
|
| 16 | 002534402 | Clamping bracket |
Загрузка ...
|
|
| 18 | 001294521 | Pin |
Загрузка ...
|
|
| 19 | 009126721 | Roll pin |
Загрузка ...
|
|
| 21 | 009212340 | Adjustable restrictor |
Загрузка ...
|
|
| 22 | 009240050 | Tube clip |
Загрузка ...
|
|
| 23 | 009210191 | High pressure hose line |
Загрузка ...
|
|
| 24 | 009196030 | Ball cock |
Загрузка ...
|
|
| 25 | 009211450 | Connector plug |
Загрузка ...
|
|
| 26 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 27 | 009199510 | Adjusting screw |
Загрузка ...
|
|
| 28 | 009160310 | Pin with small head |
Загрузка ...
|
|
| 29 | 009170041 | Linch pin |
Загрузка ...
|
|
| 30 | 009080311 | Hex nut |
Загрузка ...
|
|
| 31 | 009196300 | Male connector |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
