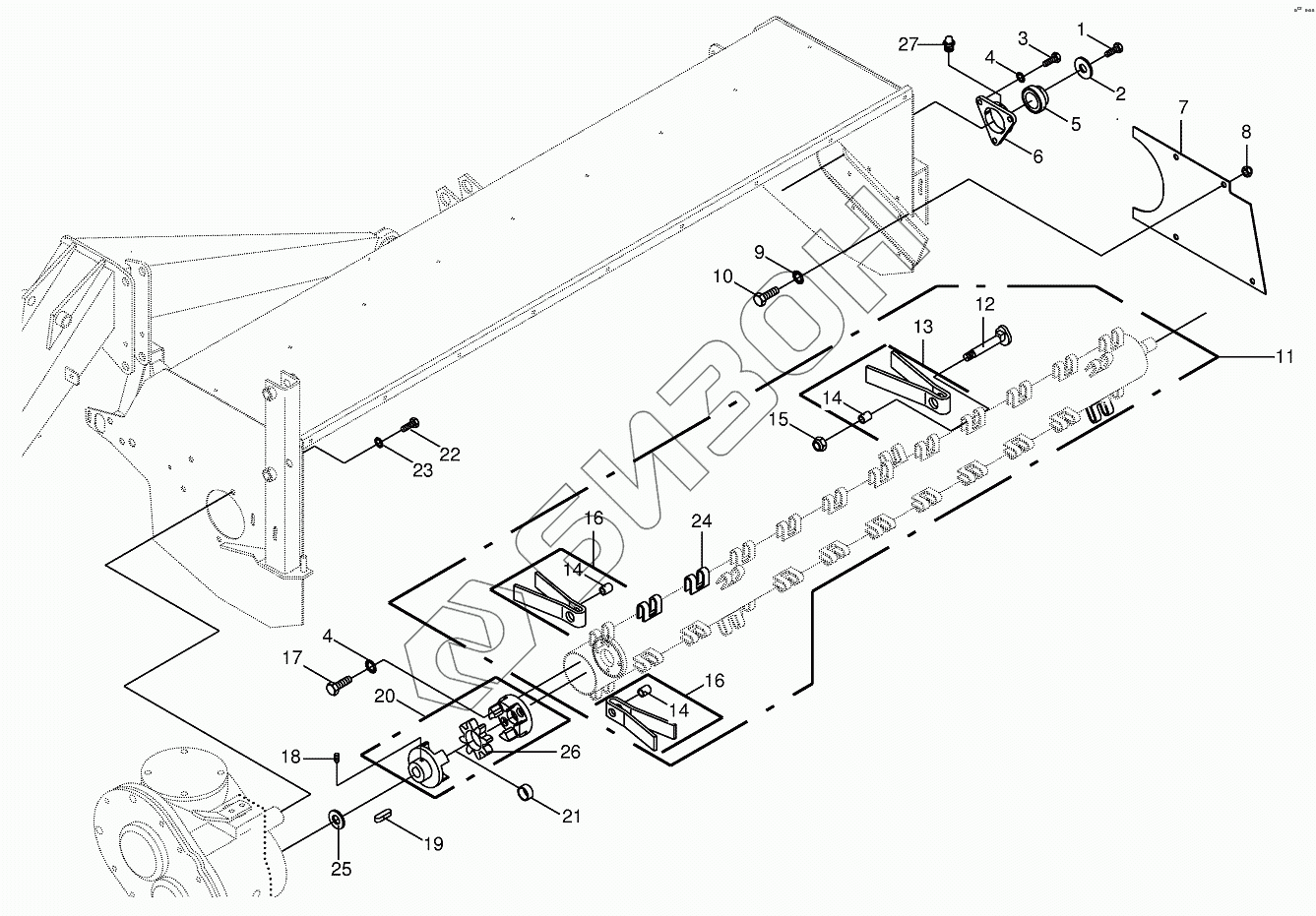

Графический каталог запасных частей к технике: KRONE EC280CV/320CV/280CR. Tine conditioner
1
2
3
4
4
5
6
7
8
9
10
11
11
12
13
13
14
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009106420 | Washer |
Загрузка ...
|
|
| 3 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009346180 | Grooved ball bearing |
Загрузка ...
|
|
| 6 | 009340480 | Flange bearing-incl. bearing, grease nipple |
Загрузка ...
|
|
| 7 | 002552862 | Plate |
Загрузка ...
|
|
| 8 | 009087580 | Locknut |
Загрузка ...
|
|
| 9 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 10 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 11 | 002533624 | Tine rotor shaft |
Загрузка ...
|
|
| 11 | 002533614 | Tine rotor shaft |
Загрузка ...
|
|
| 12 | 002505004 | Tine axle |
Загрузка ...
|
|
| 13 | 002557420 | Tine-inside |
Загрузка ...
|
|
| 13 | 002534720 | Tine-inside |
Загрузка ...
|
|
| 14 | 009357160 | Clamp bush |
Загрузка ...
|
|
| 15 | 009087161 | Locknut |
Загрузка ...
|
|
| 16 | 002534731 | Tine-outside |
Загрузка ...
|
|
| 17 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009057550 | Threaded pin |
Загрузка ...
|
|
| 19 | 009150160 | Fit-in key |
Загрузка ...
|
|
| 20 | 009400822 | Rotex-clutch |
Загрузка ...
|
|
| 21 | 002555011 | Bushing |
Загрузка ...
|
|
| 22 | 009006730 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 24 | 002552422 | Tine bar |
Загрузка ...
|
|
| 25 | 009108651 | Shim ring |
Загрузка ...
|
|
| 26 | 009402181 | Rotex plastic part |
Загрузка ...
|
|
| 27 | 009191050 | Grease niple |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
