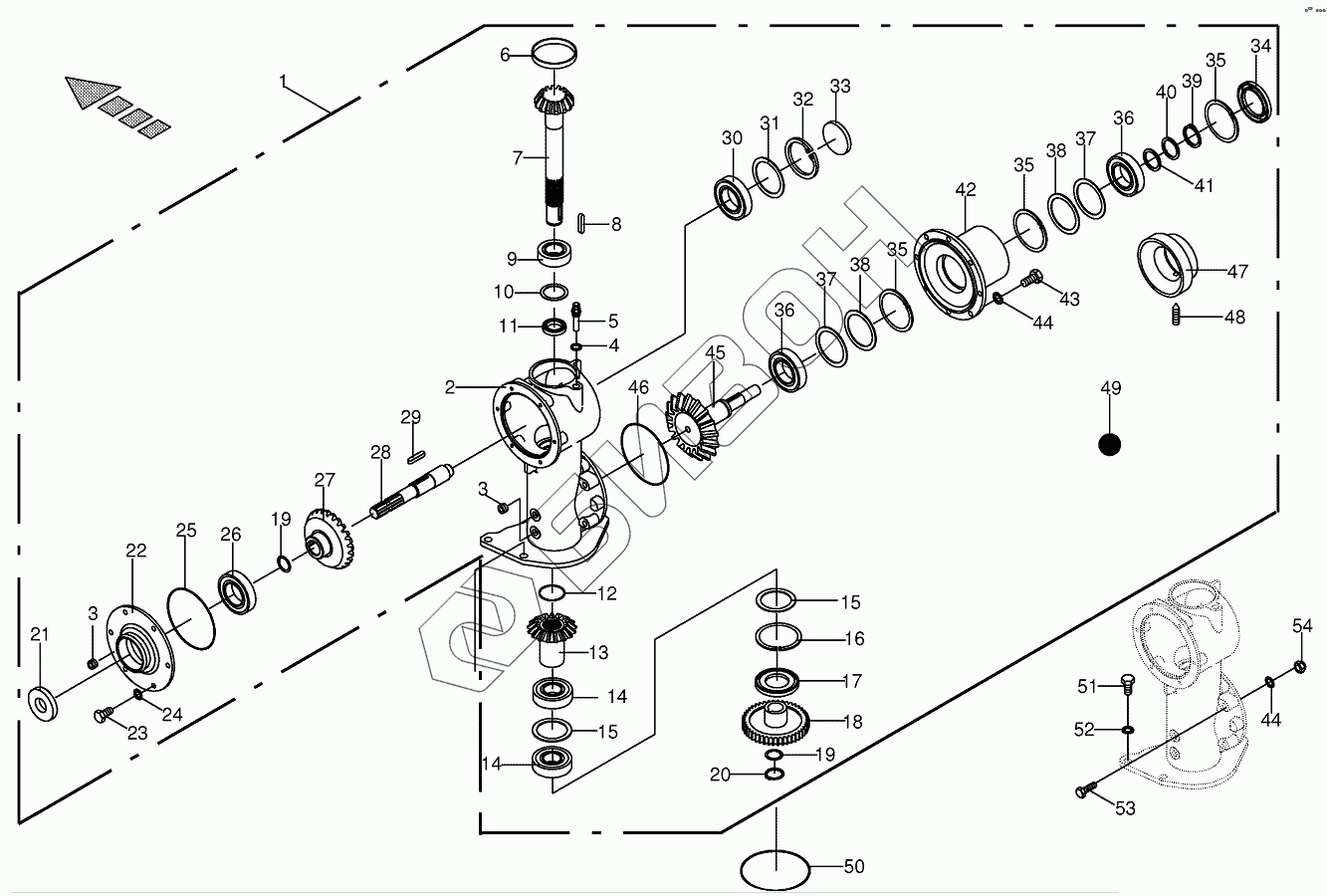

Графический каталог запасных частей к технике: KRONE EC280CV/320CV/C280CRI. Main gearbox
1
2
3
3
4
5
6
7
8
9
10
10
10
10
11
12
13
14
14
15
15
15
15
16
17
18
19
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
32
33
34
35
35
35
36
36
37
37
37
37
37
38
38
39
40
41
41
41
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200303240 | Main gearbo |
Загрузка ...
|
|
| 2 | 002580762 | Gearbox housing |
Загрузка ...
|
|
| 3 | 009060401 | Screw plug |
Загрузка ...
|
|
| 4 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 5 | 009198111 | Breather |
Загрузка ...
|
|
| 6 | 009252081 | Sealing cap |
Загрузка ...
|
|
| 7 | 002580773 | Pinion shaft |
Загрузка ...
|
|
| 8 | 009151220 | Fit-in key |
Загрузка ...
|
|
| 9 | 009305680 | Grooved ball bearing |
Загрузка ...
|
|
| 10 | 009109700 | Shim ring |
Загрузка ...
|
|
| 10 | 009109720 | Shim ring |
Загрузка ...
|
|
| 10 | 009109730 | Shim ring |
Загрузка ...
|
|
| 10 | 009109740 | Shim ring |
Загрузка ...
|
|
| 11 | 009363590 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 12 | 900002270 | O-ring |
Загрузка ...
|
|
| 13 | 200302950 | Bevel wheel |
Загрузка ...
|
|
| 14 | 009303510 | Grooved ball bearing |
Загрузка ...
|
|
| 15 | 009108480 | Shim ring |
Загрузка ...
|
|
| 15 | 009108511 | Shim ring |
Загрузка ...
|
|
| 15 | 009108490 | Shim ring |
Загрузка ...
|
|
| 16 | 009116910 | Circlip |
Загрузка ...
|
|
| 17 | 900001170 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 18 | 002530343 | Spur gear |
Загрузка ...
|
|
| 19 | 009111300 | Shim ring |
Загрузка ...
|
|
| 19 | 009111320 | Shim ring |
Загрузка ...
|
|
| 19 | 009111340 | Shim ring |
Загрузка ...
|
|
| 19 | 009111361 | Shim ring |
Загрузка ...
|
|
| 20 | 009115410 | Circlip |
Загрузка ...
|
|
| 21 | 009363391 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 22 | 002580790 | Gearbox cover |
Загрузка ...
|
|
| 23 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 25 | 009365680 | O-ring |
Загрузка ...
|
|
| 26 | 009303380 | Grooved ball bearing |
Загрузка ...
|
|
| 27 | 002568411 | Crown wheel |
Загрузка ...
|
|
| 28 | 002580780 | Drive shaft |
Загрузка ...
|
|
| 29 | 009150010 | Fit-in key |
Загрузка ...
|
|
| 30 | 009301370 | Grooved ball bearing |
Загрузка ...
|
|
| 31 | 009109120 | Shim ring |
Загрузка ...
|
|
| 31 | 009109130 | Shim ring |
Загрузка ...
|
|
| 31 | 009109140 | Shim ring |
Загрузка ...
|
|
| 32 | 009116680 | Circlip |
Загрузка ...
|
|
| 33 | 009252031 | Sealing cap |
Загрузка ...
|
|
| 34 | 009363932 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 35 | 009116800 | Circlip |
Загрузка ...
|
|
| 36 | 009321090 | Taper roller bearing |
Загрузка ...
|
|
| 37 | 009109440 | Shim ring |
Загрузка ...
|
|
| 37 | 009109450 | Shim ring |
Загрузка ...
|
|
| 37 | 009109460 | Shim ring |
Загрузка ...
|
|
| 37 | 009109470 | Shim ring |
Загрузка ...
|
|
| 38 | 009107440 | Supporting disc |
Загрузка ...
|
|
| 39 | 009115540 | Circlip |
Загрузка ...
|
|
| 40 | 009107353 | Supporting disc |
Загрузка ...
|
|
| 41 | 009109000 | Shim ring |
Загрузка ...
|
|
| 41 | 009109040 | Shim ring |
Загрузка ...
|
|
| 41 | 009109030 | Shim ring |
Загрузка ...
|
|
| 41 | 009109020 | Shim ring |
Загрузка ...
|
|
| 42 | 002581221 | Cover |
Загрузка ...
|
|
| 43 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 44 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 45 | 002581243 | Bevel wheel shaft |
Загрузка ...
|
|
| 46 | 009376210 | O-ring |
Загрузка ...
|
|
| 47 | 200303360 | Protective cover |
Загрузка ...
|
|
| 48 | 900001330 | Threaded pin |
Загрузка ...
|
|
| 49 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 50 | 009375680 | O-ring |
Загрузка ...
|
|
| 51 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 52 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 53 | 009011220 | He head bolt |
Загрузка ...
|
|
| 54 | 009087010 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
