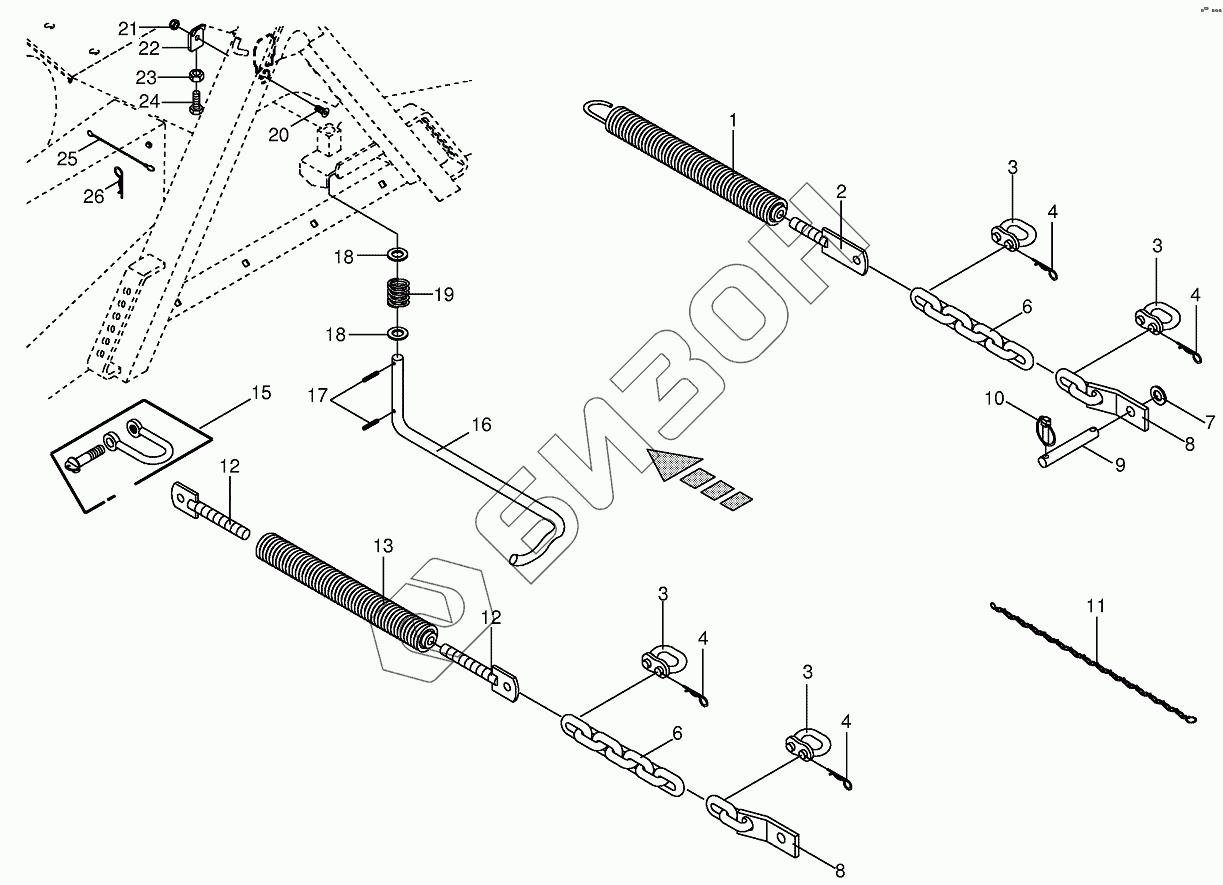

Графический каталог запасных частей к технике: KRONE EC28CV/32CV/32CV-F. Spring compensation
1
2
3
3
3
3
4
4
4
4
6
6
7
8
8
9
10
11
12
12
13
15
16
17
18
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 001519481 | Tension spring |
Загрузка ...
|
|
| 2 | 001395152 | Adjustable fitting |
Загрузка ...
|
|
| 3 | 900005650 | Connect. link |
Загрузка ...
|
|
| 4 | 009171000 | Spring clip |
Загрузка ...
|
|
| 6 | 009226241 | Steel chain |
Загрузка ...
|
|
| 7 | 009105141 | Washer |
Загрузка ...
|
|
| 8 | 001513244 | Round steel chain with flat steel |
Загрузка ...
|
|
| 9 | 001530890 | Pin |
Загрузка ...
|
|
| 10 | 009170090 | Linch pin |
Загрузка ...
|
|
| 11 | 009226500 | Chain |
Загрузка ...
|
|
| 12 | 002542210 | Adjustable fitting |
Загрузка ...
|
|
| 13 | 002542200 | Tension spring |
Загрузка ...
|
|
| 15 | 009182051 | Shackle |
Загрузка ...
|
|
| 16 | 001519145 | Pto drive shaft support |
Загрузка ...
|
|
| 17 | 009126432 | Roll pin |
Загрузка ...
|
|
| 18 | 009105122 | Washer |
Загрузка ...
|
|
| 19 | 004906070 | Pressure spring |
Загрузка ...
|
|
| 20 | 009040060 | Countersunkscrew |
Загрузка ...
|
|
| 21 | 009087010 | Locknut |
Загрузка ...
|
|
| 22 | 001515621 | Limit stop |
Загрузка ...
|
|
| 23 | 009082150 | Hex nut |
Загрузка ...
|
|
| 24 | 009003061 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009226150 | Chain |
Загрузка ...
|
|
| 26 | 009171050 | Spring clip |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
