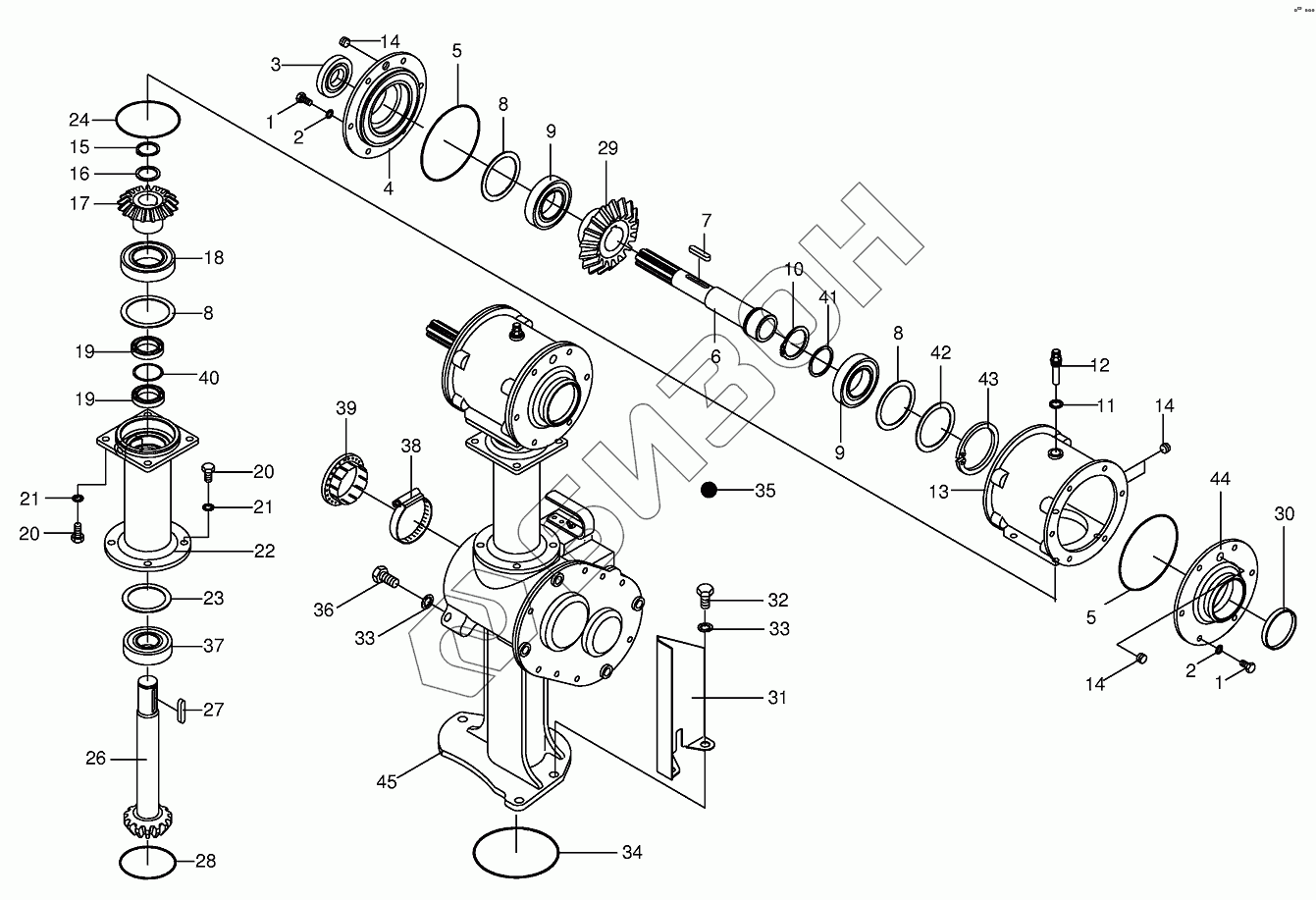

Графический каталог запасных частей к технике: KRONE EC32CV/32CV-F. Transmission part II
1
1
2
2
3
4
5
5
6
7
8
8
8
9
9
9
9
10
10
10
11
12
13
14
14
14
15
16
17
17
17
18
18
18
19
19
19
19
20
20
21
21
22
23
24
24
24
26
26
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009107470 | 009107470 | Supporting disc |
Загрузка ...
|
|
| 1 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 3 | 009363391 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 4 | 002561171 | Gearbox cover |
Загрузка ...
|
|
| 5 | 009365680 | O-ring |
Загрузка ...
|
|
| 6 | 002561163 | Drive shaft |
Загрузка ...
|
|
| 7 | 009150010 | Fit-in key |
Загрузка ...
|
|
| 8 | 009111650 | Shim ring |
Загрузка ...
|
|
| 9 | 009111660 | Shim ring |
Загрузка ...
|
|
| 9 | 009321100 | Taper roller bearing |
Загрузка ...
|
|
| 10 | 009111680 | Shim ring |
Загрузка ...
|
|
| 10 | 009115571 | Circlip |
Загрузка ...
|
|
| 11 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 12 | 009198290 | Breather |
Загрузка ...
|
|
| 13 | 002561151 | Housing |
Загрузка ...
|
|
| 14 | 009060401 | Screw plug |
Загрузка ...
|
|
| 15 | 009115410 | Circlip |
Загрузка ...
|
|
| 16 | 009111300 | Shim ring |
Загрузка ...
|
|
| 17 | 009111320 | Shim ring |
Загрузка ...
|
|
| 17 | 200302770 | Bevel wheel |
Загрузка ...
|
|
| 18 | 009111340 | Shim ring |
Загрузка ...
|
|
| 18 | 009303510 | Grooved ball bearing |
Загрузка ...
|
|
| 19 | 009111361 | Shim ring |
Загрузка ...
|
|
| 19 | 009363523 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 20 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 22 | 200302730 | Intermediate housing |
Загрузка ...
|
|
| 23 | 009109700 | Shim ring |
Загрузка ...
|
|
| 24 | 009109720 | Shim ring |
Загрузка ...
|
|
| 24 | 009375860 | O-ring |
Загрузка ...
|
|
| 25 | 009109730 | Shim ring |
Загрузка ...
|
|
| 25 | 009305680 | Grooved ball bearing |
Загрузка ...
|
|
| 26 | 009109740 | Shim ring |
Загрузка ...
|
|
| 26 | 002561905 | Pinion shaft |
Загрузка ...
|
|
| 27 | 009151270 | Fit-in key |
Загрузка ...
|
|
| 28 | 009375641 | O-ring |
Загрузка ...
|
|
| 29 | 002561182 | Crown wheel |
Загрузка ...
|
|
| 30 | 009252081 | Sealing cap |
Загрузка ...
|
|
| 31 | 002566940 | Plate |
Загрузка ...
|
|
| 32 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 34 | 009375680 | O-ring |
Загрузка ...
|
|
| 35 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 36 | 009006730 | Hex head bolt |
Загрузка ...
|
|
| 37 | 009305680 | Grooved ball bearing |
Загрузка ...
|
|
| 38 | 009240070 | Tube clip |
Загрузка ...
|
|
| 39 | 009498420 | Adapter ring |
Загрузка ...
|
|
| 40 | 900000970 | Shim ring |
Загрузка ...
|
|
| 41 | 009107031 | Supporting disc |
Загрузка ...
|
|
| 42 | 009107460 | Supporting disc |
Загрузка ...
|
|
| 43 | 009116860 | Circlip |
Загрузка ...
|
|
| 44 | 200302910 | Gearbox cover |
Загрузка ...
|
|
| 45 | 200302702 | Indexing gear-cpl. |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
