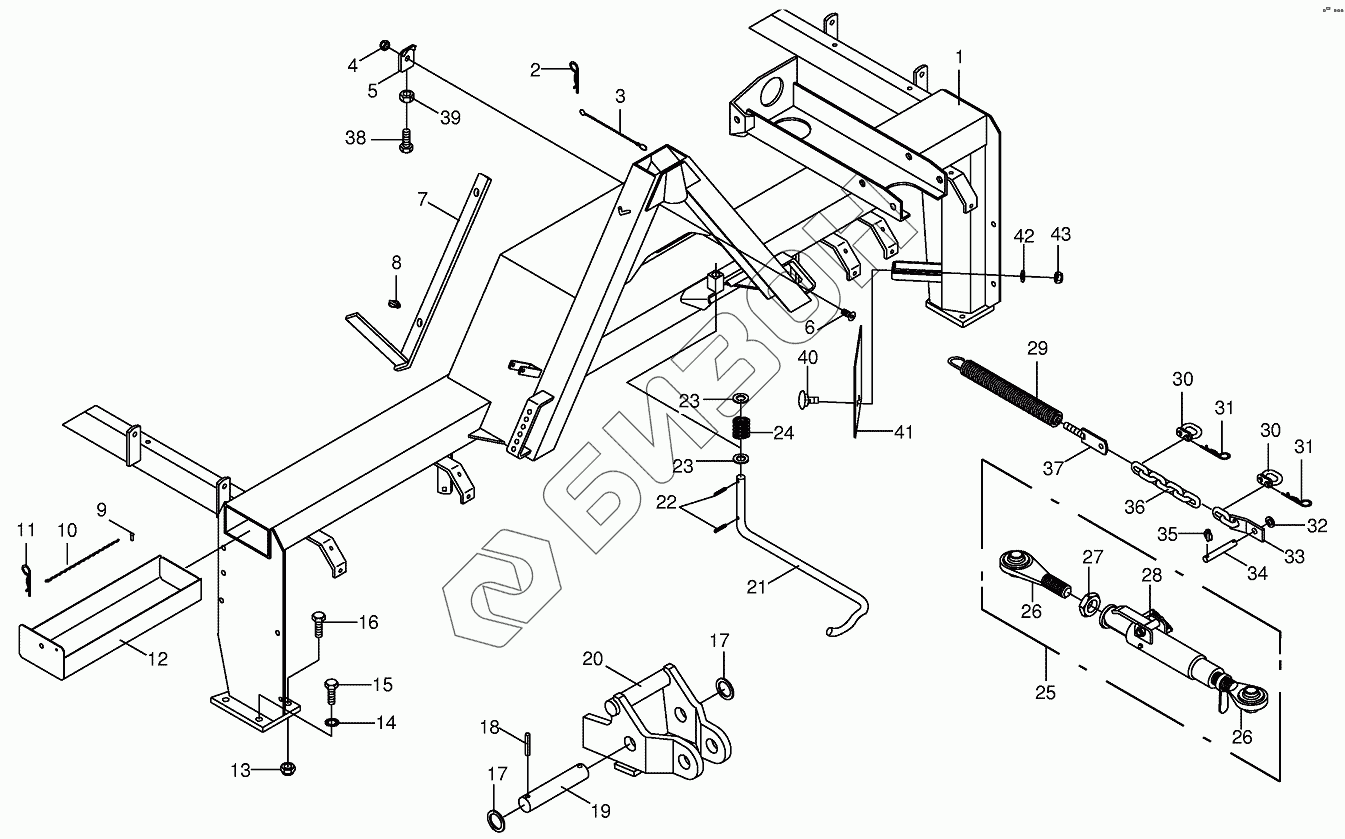

Графический каталог запасных частей к технике: KRONE EC 27/32. Beam / Spring compensation
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
20
21
22
23
23
24
25
26
26
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002540716 | Supporting beam |
Загрузка ...
|
|
| 1 | 002540706 | Supporting beam |
Загрузка ...
|
|
| 2 | 009171050 | Spring clip |
Загрузка ...
|
|
| 3 | 009226512 | Chain |
Загрузка ...
|
|
| 4 | 009087010 | Locknut |
Загрузка ...
|
|
| 5 | 001515620 | Limit stop |
Загрузка ...
|
|
| 6 | 009040060 | Countersunkscrew |
Загрузка ...
|
|
| 7 | 002563900 | Special key for blades |
Загрузка ...
|
|
| 8 | 009170041 | Linch pin |
Загрузка ...
|
|
| 9 | 009141380 | Blind rivet |
Загрузка ...
|
|
| 10 | 002764620 | Chain |
Загрузка ...
|
|
| 11 | 009171041 | Spring clip |
Загрузка ...
|
|
| 12 | 001518910 | Tool box |
Загрузка ...
|
|
| 13 | 009087161 | Locknut |
Загрузка ...
|
|
| 14 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 15 | 009006740 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009107021 | Supporting disc |
Загрузка ...
|
|
| 18 | 009126752 | Roll pin |
Загрузка ...
|
|
| 19 | 001401910 | Lower link pin |
Загрузка ...
|
|
| 20 | 001401820 | Lower link adapter-left |
Загрузка ...
|
|
| 20 | 001401830 | Lower link adapter-right |
Загрузка ...
|
|
| 21 | 001519140 | Pto drive shaft support |
Загрузка ...
|
|
| 22 | 009126432 | Roll pin |
Загрузка ...
|
|
| 23 | 009105122 | Washer |
Загрузка ...
|
|
| 24 | 004906070 | Pressure spring |
Загрузка ...
|
|
| 25 | 009232220 | Teelescoping top link-cat. II |
Загрузка ...
|
|
| 26 | 009232240 | Hinged spindle |
Загрузка ...
|
|
| 27 | 009085400 | Hex nut |
Загрузка ...
|
|
| 28 | 0030282 | Tension spring |
Загрузка ...
|
|
| 29 | 001519480 | Tension spring |
Загрузка ...
|
|
| 30 | 009226100 | Chain lock |
Загрузка ...
|
|
| 31 | 009171000 | Spring clip |
Загрузка ...
|
|
| 32 | 009105141 | Washer |
Загрузка ...
|
|
| 33 | 001513244 | Round steel chain with flat steel |
Загрузка ...
|
|
| 34 | 001530890 | Pin |
Загрузка ...
|
|
| 35 | 009170090 | Linch pin |
Загрузка ...
|
|
| 36 | 009226241 | Steel chain |
Загрузка ...
|
|
| 37 | 001395150 | Adjustable fitting |
Загрузка ...
|
|
| 38 | 009003041 | Hex head bolt |
Загрузка ...
|
|
| 39 | 009082150 | Hex nut |
Загрузка ...
|
|
| 40 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 41 | 002541531 | Baffle |
Загрузка ...
|
|
| 42 | 009104140 | Washer |
Загрузка ...
|
|
| 43 | 009087580 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
