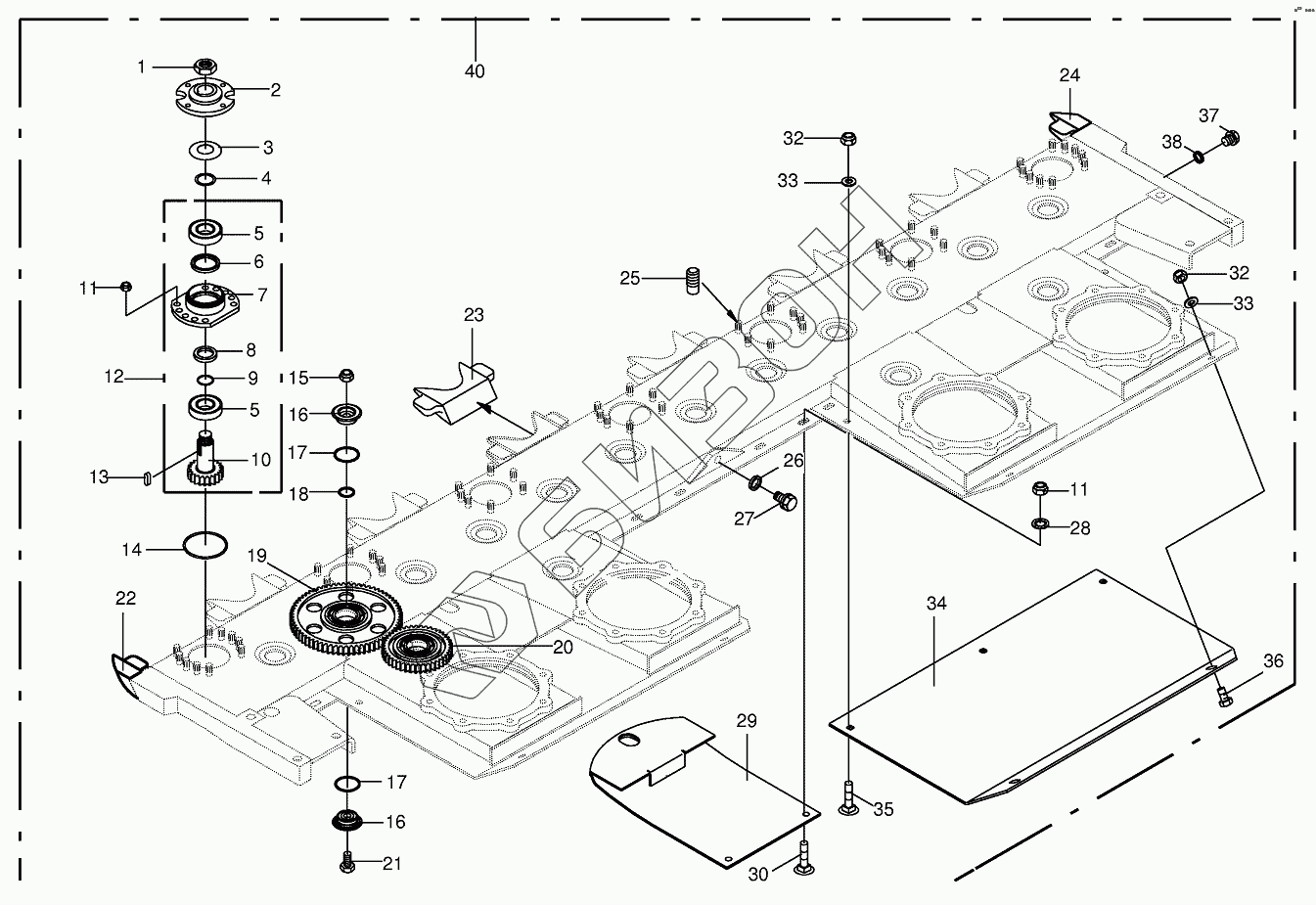

Графический каталог запасных частей к технике: KRONE EC 27/32. Cutter bar with bearings
1
2
3
4
5
5
6
7
8
9
10
11
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
32
32
33
33
34
35
36
37
38
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009261010 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 1 | 009085364 | Hex nut |
Загрузка ...
|
|
| 2 | 002530251 | Rotor hub |
Загрузка ...
|
|
| 3 | 002530281 | Spring washer |
Загрузка ...
|
|
| 4 | 009111330 | Shim ring |
Загрузка ...
|
|
| 5 | 009303410 | Grooved ball bearing |
Загрузка ...
|
|
| 6 | 009360490 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 7 | 002530231 | Bearing housing-single |
Загрузка ...
|
|
| 8 | 002530261 | Spacer ring |
Загрузка ...
|
|
| 9 | 009375020 | O-ring |
Загрузка ...
|
|
| 10 | 002530271 | Pinion |
Загрузка ...
|
|
| 11 | 009087010 | Locknut |
Загрузка ...
|
|
| 12 | 002530211 | Bearing housing-10 hole, cpl. |
Загрузка ...
|
|
| 13 | 009151080 | Fit-in key |
Загрузка ...
|
|
| 14 | 009375760 | O-ring |
Загрузка ...
|
|
| 15 | 009096110 | Self-locking nut |
Загрузка ...
|
|
| 16 | 002530201 | Clamping piece |
Загрузка ...
|
|
| 17 | 009375790 | O-ring |
Загрузка ...
|
|
| 18 | 009375780 | O-ring |
Загрузка ...
|
|
| 19 | 002530300 | Spur gear |
Загрузка ...
|
|
| 20 | 002530330 | Spur gear |
Загрузка ...
|
|
| 21 | 009003351 | Hex head bolt |
Загрузка ...
|
|
| 22 | 002530153 | Sheet edge-left |
Загрузка ...
|
|
| 23 | 002535470 | Sheet edge |
Загрузка ...
|
|
| 24 | 002530163 | Sheet edge-right |
Загрузка ...
|
|
| 25 | 009064040 | Weld. pin |
Загрузка ...
|
|
| 26 | 009377210 | Gasket ring |
Загрузка ...
|
|
| 27 | 009060071 | Screw plug |
Загрузка ...
|
|
| 28 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 29 | 002530530 | Skid |
Загрузка ...
|
|
| 30 | 009040711 | Countersunkscrew |
Загрузка ...
|
|
| 30 | 009040620 | Countersunkscrew |
Загрузка ...
|
|
| 32 | 009087580 | Locknut |
Загрузка ...
|
|
| 33 | 009103530 | Washer |
Загрузка ...
|
|
| 34 | 002540690 | Wearing plate |
Загрузка ...
|
|
| 35 | 009040620 | Countersunkscrew |
Загрузка ...
|
|
| 36 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 37 | 009060101 | Screw plug |
Загрузка ...
|
|
| 38 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 40 | 002541340 | Cutter bar-cpl. |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
