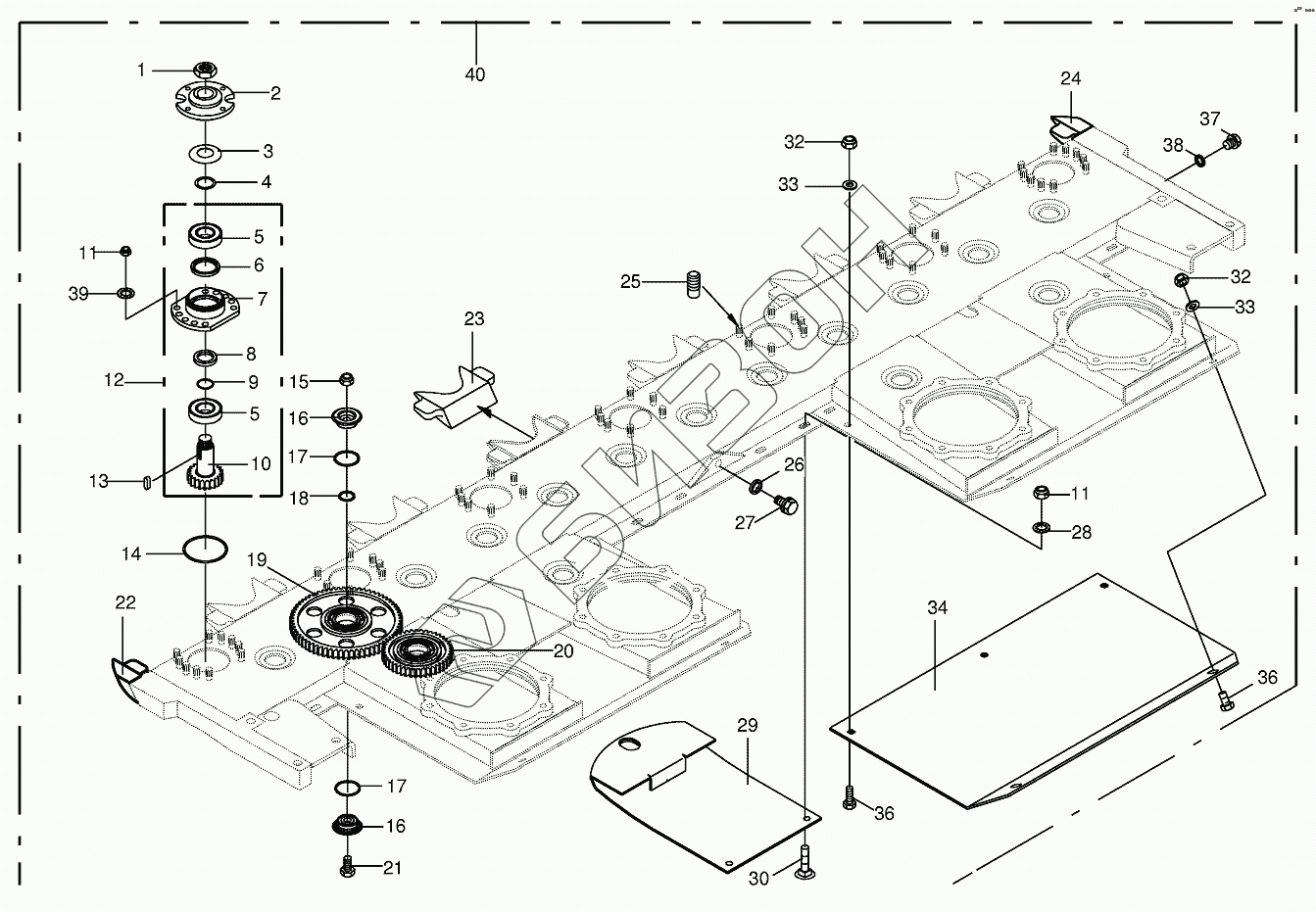

Графический каталог запасных частей к технике: KRONE EC 28/32. Cutter bar with bearings
1
2
3
4
5
5
6
7
8
9
10
11
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
32
32
33
33
34
36
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00 926 101 0 | 00 926 101 0 | Oil -Id.-no.=1ltr |
Загрузка ...
|
|
| 1 | 00 908 536 4 | Hex nut |
Загрузка ...
|
|
| 2 | 00 253 025 6 | Rotor hub |
Загрузка ...
|
|
| 3 | 00 253 028 1 | Spring washer |
Загрузка ...
|
|
| 4 | 00 911 133 0 | Shim ring |
Загрузка ...
|
|
| 5 | 00 930 341 0 | Grooved ball bearing |
Загрузка ...
|
|
| 6 | 00 936 049 1 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 7 | 00 253 023 3 | Bearing housing -single |
Загрузка ...
|
|
| 8 | 00 253 026 5 | Spacer ring |
Загрузка ...
|
|
| 9 | 00 937 502 0 | O-ring |
Загрузка ...
|
|
| 10 | 00 253 027 4 | Pinion |
Загрузка ...
|
|
| 11 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 12 | 00 253 021 3 | Bearing housing -10 hole, single |
Загрузка ...
|
|
| 13 | 00 915 108 0 | Fit-in key |
Загрузка ...
|
|
| 14 | 00 937 576 0 | O-ring |
Загрузка ...
|
|
| 15 | 00 909 611 0 | Self-locking nut |
Загрузка ...
|
|
| 16 | 00 253 020 1 | Clamping piece |
Загрузка ...
|
|
| 17 | 00 937 579 0 | O-ring |
Загрузка ...
|
|
| 18 | 00 937 578 0 | O-ring |
Загрузка ...
|
|
| 19 | 00 253 030 0 | Spur gear |
Загрузка ...
|
|
| 20 | 00 253 033 0 | Spur gear |
Загрузка ...
|
|
| 21 | 00 900 335 1 | Hex head bolt |
Загрузка ...
|
|
| 22 | 00 253 015 3 | Sheet edge -left |
Загрузка ...
|
|
| 23 | 00 253 547 0 | Sheet edge |
Загрузка ...
|
|
| 24 | 00 253 016 3 | Sheet edge -right |
Загрузка ...
|
|
| 25 | 00 906 404 0 | Weld. pin |
Загрузка ...
|
|
| 26 | 00 937 721 0 | Gasket ring |
Загрузка ...
|
|
| 27 | 00 906 007 1 | Screw plug |
Загрузка ...
|
|
| 28 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 29 | 00 253 480 1 | Skid |
Загрузка ...
|
|
| 30 | 00 904 071 1 | Countersunkscrew |
Загрузка ...
|
|
| 30 | 00 904 062 2 | Countersunkscrew |
Загрузка ...
|
|
| 32 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 33 | 00 910 353 0 | Washer |
Загрузка ...
|
|
| 34 | 00 254 069 0 | Wearing plate |
Загрузка ...
|
|
| 36 | 00 900 636 0 | Hex head bolt |
Загрузка ...
|
|
| 37 | 00 906 010 1 | Screw plug |
Загрузка ...
|
|
| 38 | 00 937 727 0 | Gasket ring |
Загрузка ...
|
|
| 39 | 90 000 123 0 | Detent edged washer |
Загрузка ...
|
|
| 40 | 00 254 134 0 | Cutter bar-cpl. |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
