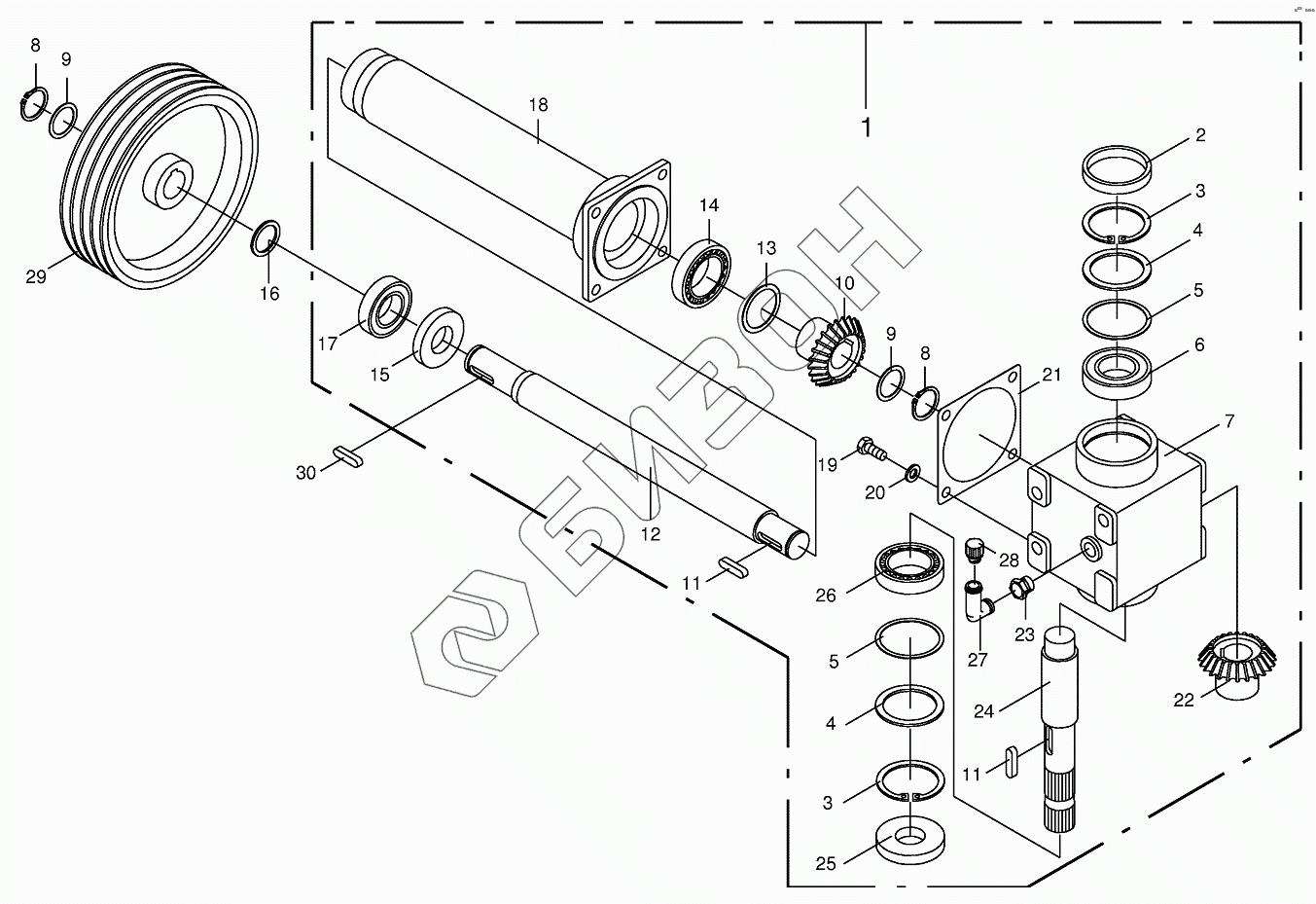

Графический каталог запасных частей к технике: KRONE EC 28/32. Gearbox
1
2
3
3
4
4
5
5
5
5
6
7
8
8
9
9
9
9
9
10
11
11
12
13
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00 926 101 0 | 00 926 101 0 | Oil -Id.-no.=1ltr |
Загрузка ...
|
|
| 1 | 00 140 060 1 | Gearbox-cpl. |
Загрузка ...
|
|
| 2 | 00 925 205 2 | Sealing cap |
Загрузка ...
|
|
| 3 | 00 911 673 0 | Circlip |
Загрузка ...
|
|
| 4 | 00 910 741 1 | Supporting disc |
Загрузка ...
|
|
| 5 | 00 911 022 0 | Shim ring |
Загрузка ...
|
|
| 5 | 00 911 023 0 | Shim ring |
Загрузка ...
|
|
| 5 | 00 911 024 1 | Shim ring |
Загрузка ...
|
|
| 6 | 00 930 167 0 | Grooved ball bearing |
Загрузка ...
|
|
| 7 | 00 267 330 0 | Gearbox housing |
Загрузка ...
|
|
| 8 | 00 911 541 0 | Circlip |
Загрузка ...
|
|
| 9 | 00 911 132 0 | Shim ring |
Загрузка ...
|
|
| 9 | 00 911 134 0 | Shim ring |
Загрузка ...
|
|
| 9 | 00 911 133 0 | Shim ring |
Загрузка ...
|
|
| 9 | 00 911 130 0 | Shim ring |
Загрузка ...
|
|
| 10 | 00 151 701 1 | Bevel wheel |
Загрузка ...
|
|
| 11 | 00 915 122 0 | Fit-in key |
Загрузка ...
|
|
| 12 | 00 140 065 1 | Gearbox shaft |
Загрузка ...
|
|
| 13 | 00 910 904 0 | Shim ring |
Загрузка ...
|
|
| 13 | 00 910 902 0 | Shim ring |
Загрузка ...
|
|
| 13 | 00 910 900 0 | Shim ring |
Загрузка ...
|
|
| 13 | 00 910 903 0 | Shim ring |
Загрузка ...
|
|
| 14 | 00 932 155 0 | Taper roller bearing |
Загрузка ...
|
|
| 15 | 00 936 352 3 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 16 | 00 910 727 1 | Supporting disc |
Загрузка ...
|
|
| 17 | 00 930 537 0 | Grooved ball bearing |
Загрузка ...
|
|
| 18 | 00 140 061 3 | Gearbox neck |
Загрузка ...
|
|
| 19 | 00 900 655 0 | Hex head bolt |
Загрузка ...
|
|
| 20 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 21 | 00 145 212 1 | Gearbox seal |
Загрузка ...
|
|
| 22 | 00 151 702 0 | Bevel wheel |
Загрузка ...
|
|
| 23 | 00 920 931 0 | Threaded reducing adapter |
Загрузка ...
|
|
| 24 | 00 151 839 0 | Gearbox shaft |
Загрузка ...
|
|
| 25 | 00 936 339 1 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 26 | 00 932 177 0 | Taper roller bearing |
Загрузка ...
|
|
| 27 | 00 925 901 0 | Angle |
Загрузка ...
|
|
| 28 | 00 919 802 0 | Breather |
Загрузка ...
|
|
| 29 | 00 151 328 3 | V-belt pulley-4 rills |
Загрузка ...
|
|
| 30 | 00 915 123 0 | Fit-in key |
Загрузка ...
|
