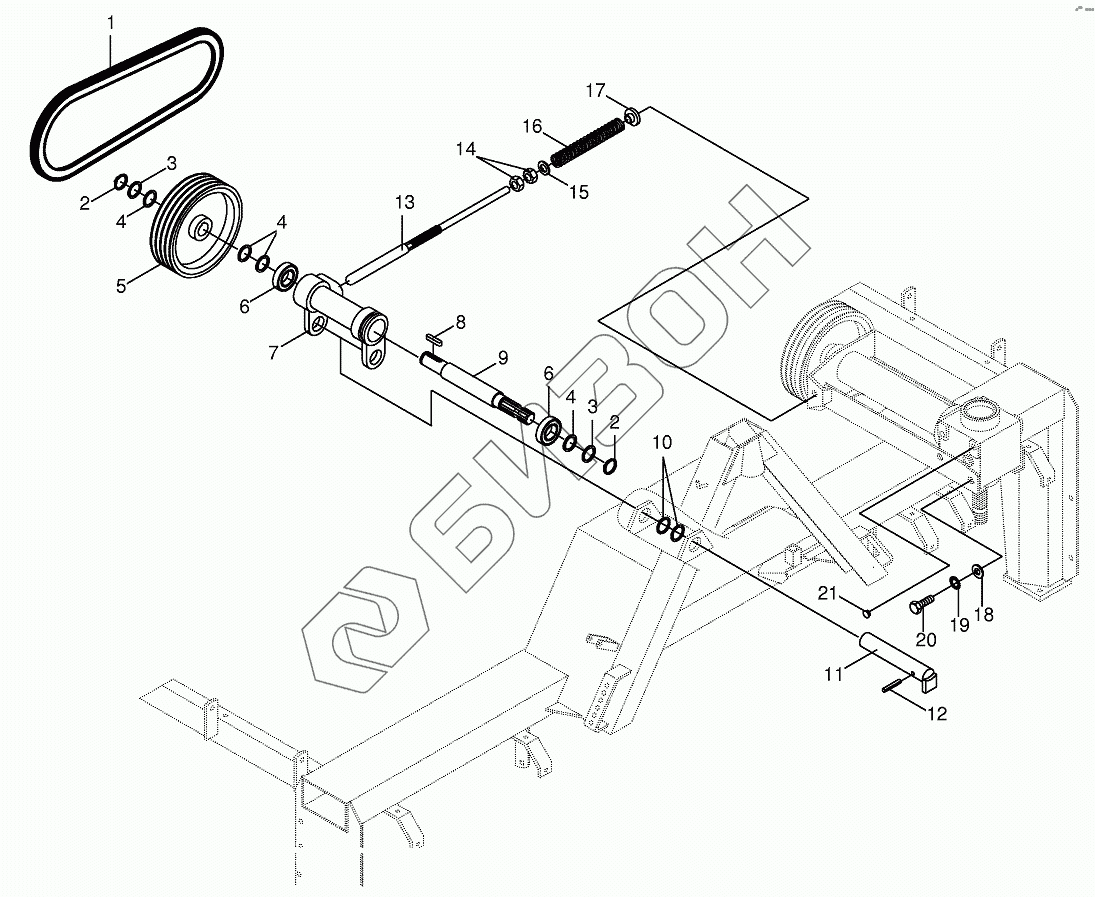

Графический каталог запасных частей к технике: KRONE EC 28/32. V-belt pulley bearing
1
1
2
2
3
3
4
4
4
4
4
4
5
6
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 921 540 0 | V-belt-1 Set =4 pieces |
Загрузка ...
|
|
| 1 | 00 921 501 0 | V-belt-1 Set =4 pieces |
Загрузка ...
|
|
| 2 | 00 911 541 0 | Circlip |
Загрузка ...
|
|
| 3 | 00 910 727 1 | Supporting disc |
Загрузка ...
|
|
| 4 | 00 911 130 0 | Shim ring |
Загрузка ...
|
|
| 4 | 00 911 132 0 | Shim ring |
Загрузка ...
|
|
| 4 | 00 911 133 0 | Shim ring |
Загрузка ...
|
|
| 4 | 00 911 134 0 | Shim ring |
Загрузка ...
|
|
| 5 | 00 151 329 5 | V-belt pulley |
Загрузка ...
|
|
| 6 | 00 930 537 0 | Grooved ball bearing |
Загрузка ...
|
|
| 7 | 00 254 135 0 | V-belt bearing |
Загрузка ...
|
|
| 8 | 00 915 126 1 | Fit-in key |
Загрузка ...
|
|
| 9 | 00 254 137 0 | Auxiliary P.T.O. stub shaft |
Загрузка ...
|
|
| 10 | 00 910 730 0 | Supporting disc |
Загрузка ...
|
|
| 11 | 00 140 068 1 | Pin |
Загрузка ...
|
|
| 12 | 00 912 717 2 | Roll pin |
Загрузка ...
|
|
| 13 | 00 254 047 0 | Guide rail |
Загрузка ...
|
|
| 13 | 00 254 048 0 | Guide rail |
Загрузка ...
|
|
| 14 | 00 908 225 0 | Hex nut |
Загрузка ...
|
|
| 15 | 00 910 512 2 | Washer |
Загрузка ...
|
|
| 16 | 00 146 620 1 | Pressure spring |
Загрузка ...
|
|
| 17 | 00 140 073 0 | Spacer bushing |
Загрузка ...
|
|
| 18 | 00 910 362 0 | Washer |
Загрузка ...
|
|
| 19 | 00 909 912 1 | Detent edged washer |
Загрузка ...
|
|
| 20 | 00 900 673 0 | Hex head bolt |
Загрузка ...
|
|
| 21 | 00 925 010 0 | Sealing plug |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
