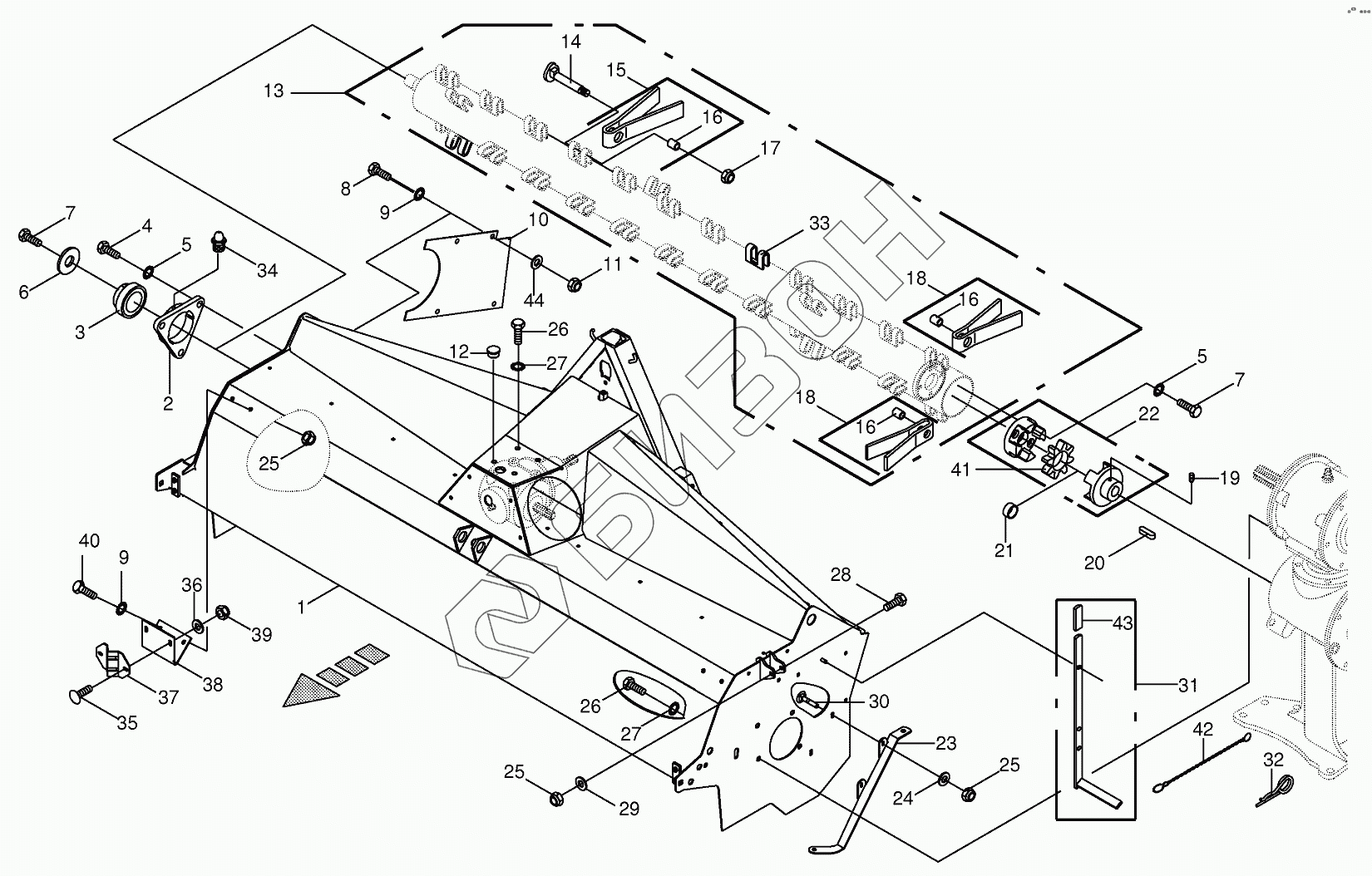

Графический каталог запасных частей к технике: KRONE EC 28/32CV. Tine conditioner housing/tine conditiner
1
1
1
2
3
4
5
5
6
7
7
8
9
9
10
11
12
13
13
13
14
15
16
16
16
17
18
18
19
20
21
22
23
24
25
25
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002566889 | Tine conditioner housing |
Загрузка ...
|
|
| 1 | 002568209 | Tine conditioner housing |
Загрузка ...
|
|
| 2 | 009340480 | Flange bearing-incl. bearing, grease nipple |
Загрузка ...
|
|
| 3 | 009346180 | Grooved ball bearing |
Загрузка ...
|
|
| 4 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009106420 | Washer |
Загрузка ...
|
|
| 7 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 10 | 002552862 | Plate |
Загрузка ...
|
|
| 11 | 009087580 | Locknut |
Загрузка ...
|
|
| 12 | 009250080 | Sealing plug |
Загрузка ...
|
|
| 13 | 002555025 | Tine rotor shaft |
Загрузка ...
|
|
| 13 | 002555005 | Tine rotor shaft |
Загрузка ...
|
|
| 14 | 002505004 | Tine axle |
Загрузка ...
|
|
| 15 | 002557440 | Tine-inside |
Загрузка ...
|
|
| 16 | 009357160 | Clamp bush |
Загрузка ...
|
|
| 17 | 009087161 | Locknut |
Загрузка ...
|
|
| 18 | 002534711 | Tine-outside |
Загрузка ...
|
|
| 19 | 009057550 | Threaded pin |
Загрузка ...
|
|
| 20 | 009150160 | Fit-in key |
Загрузка ...
|
|
| 21 | 002555011 | Bushing |
Загрузка ...
|
|
| 22 | 009400822 | Rotex-clutch |
Загрузка ...
|
|
| 23 | 002566861 | Reinforcement |
Загрузка ...
|
|
| 24 | 009103530 | Washer |
Загрузка ...
|
|
| 25 | 009087580 | Locknut |
Загрузка ...
|
|
| 26 | 009006730 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 28 | 009014380 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009103611 | Washer |
Загрузка ...
|
|
| 30 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 31 | 002535180 | Special key for blades |
Загрузка ...
|
|
| 32 | 009171041 | Spring clip |
Загрузка ...
|
|
| 33 | 002552422 | Tine bar |
Загрузка ...
|
|
| 34 | 009191070 | Grease niple |
Загрузка ...
|
|
| 35 | 009047301 | Coach bolt |
Загрузка ...
|
|
| 36 | 009106030 | Washer |
Загрузка ...
|
|
| 37 | 001466052 | Illumination support-front |
Загрузка ...
|
|
| 38 | 002541680 | Support |
Загрузка ...
|
|
| 39 | 009087060 | Locknut |
Загрузка ...
|
|
| 40 | 009006320 | Hex head bolt |
Загрузка ...
|
|
| 41 | 009402181 | Rotex plastic part |
Загрузка ...
|
|
| 42 | 009226512 | Chain |
Загрузка ...
|
|
| 43 | 009250160 | Handle |
Загрузка ...
|
|
| 44 | 009103530 | Washer |
Загрузка ...
|
