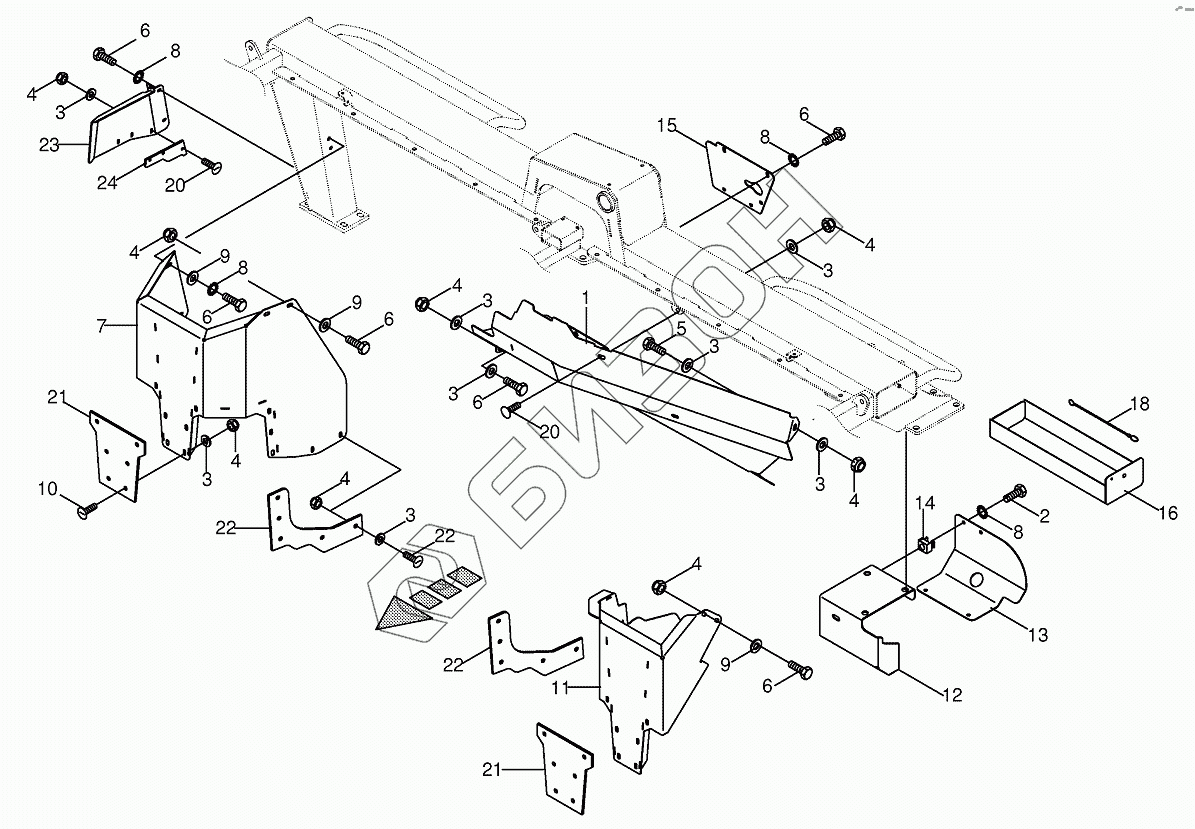

Графический каталог запасных частей к технике: KRONE EC 28/32M. Mounting parts
1
1
1
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
6
6
6
6
6
6
6
6
7
8
8
8
8
9
9
9
10
11
12
13
14
15
16
18
20
20
21
21
22
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200313390 | Guard |
Загрузка ...
|
|
| 1 | 200307211 | Guard |
Загрузка ...
|
|
| 2 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009104130 | Washer |
Загрузка ...
|
|
| 3 | 009106030 | Washer |
Загрузка ...
|
|
| 4 | 009087060 | Locknut |
Загрузка ...
|
|
| 5 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 7 | 200309991 | Baffle-right |
Загрузка ...
|
|
| 8 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 9 | 009106030 | Washer |
Загрузка ...
|
|
| 10 | 009052311 | Coach bolt |
Загрузка ...
|
|
| 11 | 200310011 | Baffle-left |
Загрузка ...
|
|
| 12 | 200307220 | PTO shaft guard |
Загрузка ...
|
|
| 13 | 200307231 | PTO shaft guard |
Загрузка ...
|
|
| 14 | 009095470 | Nut |
Загрузка ...
|
|
| 15 | 200307711 | Guard |
Загрузка ...
|
|
| 16 | 001518915 | Tool box |
Загрузка ...
|
|
| 18 | 009226230 | Chain |
Загрузка ...
|
|
| 20 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 21 | 200313100 | Rubber-middle |
Загрузка ...
|
|
| 22 | 200313090 | Rubber-inside |
Загрузка ...
|
|
| 23 | 200313140 | Deflector plate-outside right |
Загрузка ...
|
|
| 24 | 200313080 | Rubber |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
