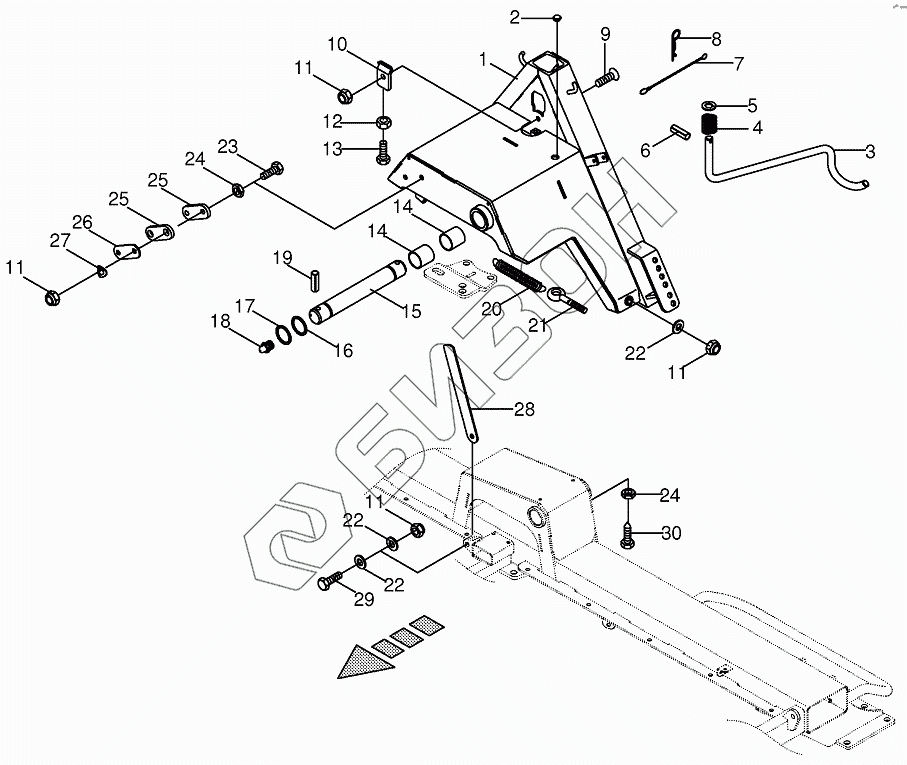

Графический каталог запасных частей к технике: KRONE EC 28/32M. Pendular bent
1
2
3
4
5
6
7
8
9
10
11
11
11
11
12
13
14
14
15
16
17
18
19
20
20
20
21
22
22
22
23
24
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200306870 | Pendular bent-incl. bushing |
Загрузка ...
|
|
| 2 | 009538230 | Sealing plug |
Загрузка ...
|
|
| 3 | 200307430 | Pto drive shaft support |
Загрузка ...
|
|
| 4 | 004906070 | Pressure spring |
Загрузка ...
|
|
| 5 | 009105122 | Washer |
Загрузка ...
|
|
| 6 | 009126432 | Roll pin |
Загрузка ...
|
|
| 7 | 009226512 | Chain |
Загрузка ...
|
|
| 8 | 009171050 | Spring clip |
Загрузка ...
|
|
| 9 | 009040060 | Countersunkscrew |
Загрузка ...
|
|
| 10 | 001515621 | Limit stop |
Загрузка ...
|
|
| 11 | 009087010 | Locknut |
Загрузка ...
|
|
| 12 | 009082150 | Hex nut |
Загрузка ...
|
|
| 13 | 009003061 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009349540 | Bearing bush |
Загрузка ...
|
|
| 15 | 002545251 | Hinge pin |
Загрузка ...
|
|
| 16 | 009108990 | Shim ring |
Загрузка ...
|
|
| 17 | 009107321 | Supporting disc |
Загрузка ...
|
|
| 18 | 009191050 | Grease niple |
Загрузка ...
|
|
| 19 | 009125003 | Roll pin |
Загрузка ...
|
|
| 20 | 200305560 | Tension spring |
Загрузка ...
|
|
| 20 | 001516661 | Tension spring |
Загрузка ...
|
|
| 21 | 009183001 | Eyebolt |
Загрузка ...
|
|
| 22 | 009105061 | Washer |
Загрузка ...
|
|
| 23 | 009003090 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009085151 | Hex nut-low form |
Загрузка ...
|
|
| 25 | 200309950 | Rasp plate |
Загрузка ...
|
|
| 26 | 002601280 | Strap |
Загрузка ...
|
|
| 27 | 009099221 | Belleville spring |
Загрузка ...
|
|
| 28 | 002545430 | Break bar |
Загрузка ...
|
|
| 29 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 30 | 009024010 | Hex head bolt |
Загрузка ...
|
