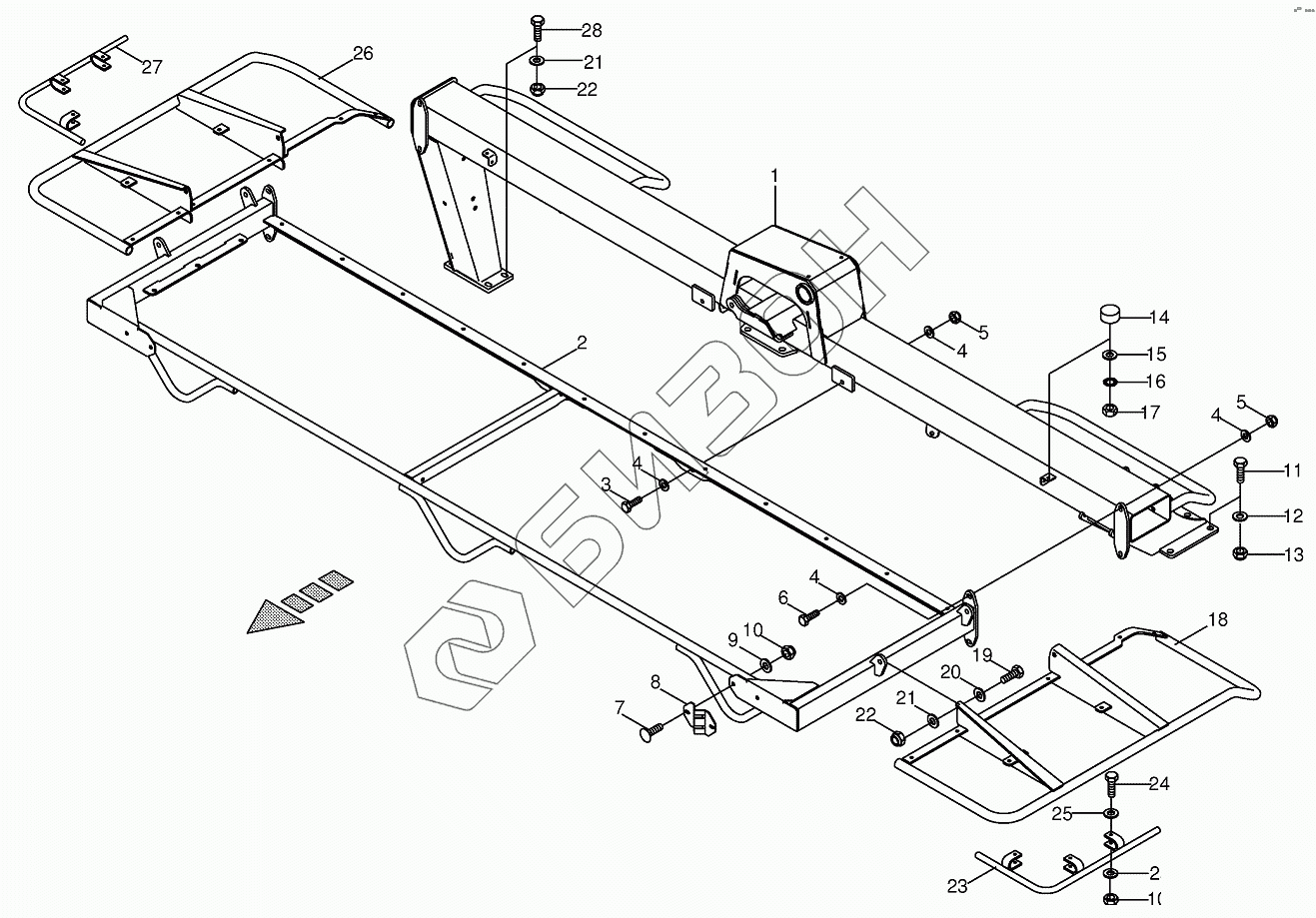

Графический каталог запасных частей к технике: KRONE EC 28/32M. Supporting beam EasyCut 32M
1
2
2
3
4
4
4
4
5
5
6
7
8
9
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200313350 | Supporting beam |
Загрузка ...
|
|
| 2 | 200313270 | Protecting frame |
Загрузка ...
|
|
| 3 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009104140 | Washer |
Загрузка ...
|
|
| 5 | 009087580 | Locknut |
Загрузка ...
|
|
| 6 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009047301 | Coach bolt |
Загрузка ...
|
|
| 8 | 001466052 | Illumination support-front |
Загрузка ...
|
|
| 9 | 009106030 | Washer |
Загрузка ...
|
|
| 10 | 009087060 | Locknut |
Загрузка ...
|
|
| 11 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009006770 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009105111 | Washer |
Загрузка ...
|
|
| 13 | 009087190 | Locknut |
Загрузка ...
|
|
| 14 | 270012060 | Rubber pad |
Загрузка ...
|
|
| 15 | 009104111 | Washer |
Загрузка ...
|
|
| 16 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 17 | 009082080 | Hex nut |
Загрузка ...
|
|
| 18 | 200305710 | Flap gate-left |
Загрузка ...
|
|
| 19 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009103400 | Washer |
Загрузка ...
|
|
| 21 | 009105061 | Washer |
Загрузка ...
|
|
| 22 | 009087010 | Locknut |
Загрузка ...
|
|
| 23 | 002537681 | Tube bow-left |
Загрузка ...
|
|
| 24 | 009014230 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009104130 | Washer |
Загрузка ...
|
|
| 26 | 200305660 | Flap gate-right |
Загрузка ...
|
|
| 27 | 002536951 | Tube bow-right |
Загрузка ...
|
|
| 28 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009014520 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
