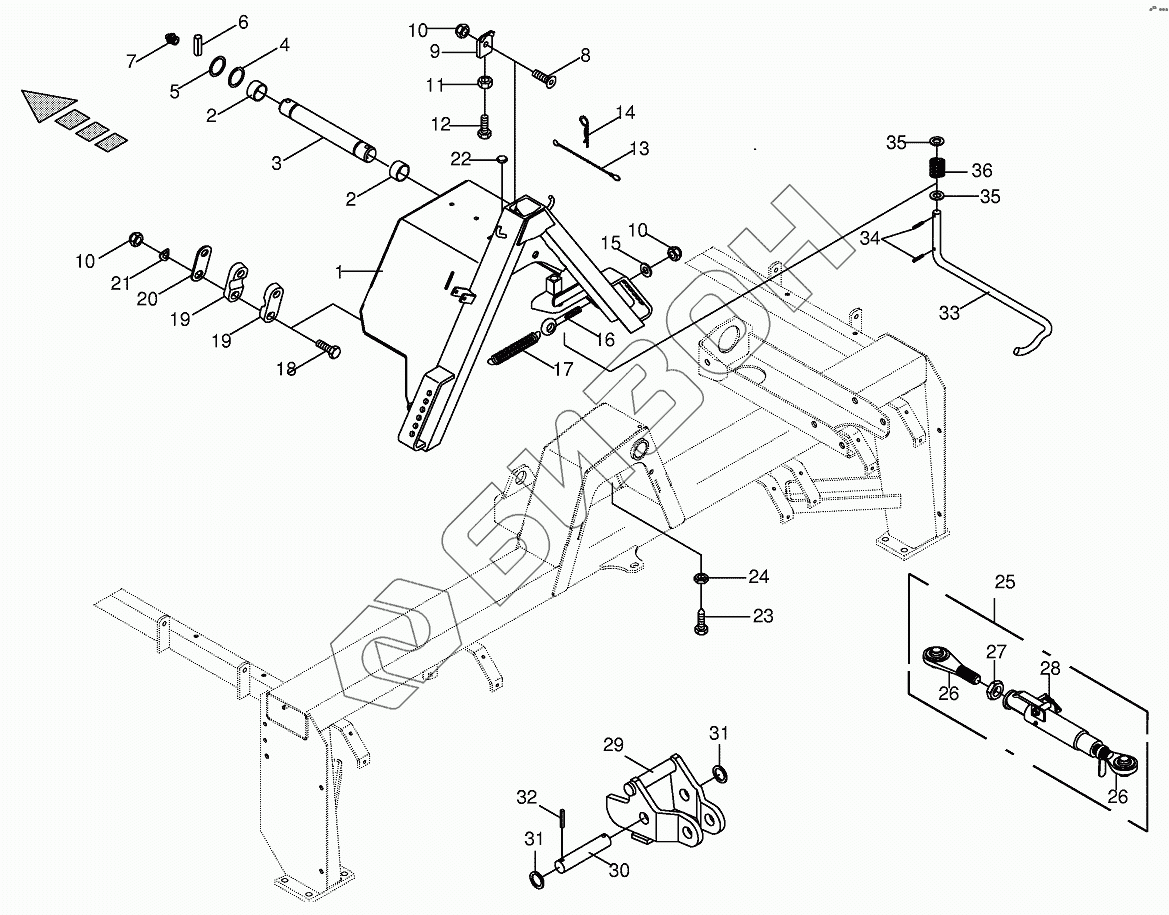

Графический каталог запасных частей к технике: KRONE EC 28/32P. Pendular bent/Lower link adapter
1
2
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
26
27
28
29
29
29
30
31
31
32
33
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002545530 | Pendular bent-incl. bushing |
Загрузка ...
|
|
| 2 | 009349540 | Bearing bush |
Загрузка ...
|
|
| 3 | 002545251 | Hinge pin |
Загрузка ...
|
|
| 4 | 009108990 | Shim ring |
Загрузка ...
|
|
| 5 | 009107321 | Supporting disc |
Загрузка ...
|
|
| 6 | 009125003 | Roll pin |
Загрузка ...
|
|
| 7 | 009191050 | Grease niple |
Загрузка ...
|
|
| 8 | 009040060 | Countersunkscrew |
Загрузка ...
|
|
| 9 | 001515621 | Limit stop |
Загрузка ...
|
|
| 10 | 009087010 | Locknut |
Загрузка ...
|
|
| 11 | 009003061 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009082150 | Hex nut |
Загрузка ...
|
|
| 13 | 009226512 | Chain |
Загрузка ...
|
|
| 14 | 009171050 | Spring clip |
Загрузка ...
|
|
| 15 | 009105061 | Washer |
Загрузка ...
|
|
| 16 | 009183001 | Eyebolt |
Загрузка ...
|
|
| 17 | 009396362 | Tension spring |
Загрузка ...
|
|
| 18 | 009014580 | Hex head bolt |
Загрузка ...
|
|
| 19 | 001531392 | Rasp plate-2 halves |
Загрузка ...
|
|
| 20 | 002601280 | Strap |
Загрузка ...
|
|
| 21 | 009099221 | Belleville spring |
Загрузка ...
|
|
| 22 | 009538230 | Sealing plug |
Загрузка ...
|
|
| 23 | 009024010 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009085151 | Hex nut-low form |
Загрузка ...
|
|
| 25 | 009232220 | Teelescoping top link-cat. II |
Загрузка ...
|
|
| 26 | 009232240 | Hinged spindle |
Загрузка ...
|
|
| 27 | 009085401 | Hex nut-low form |
Загрузка ...
|
|
| 28 | 000030283 | Tension spring |
Загрузка ...
|
|
| 29 | 001401822 | Lower link adapter-left |
Загрузка ...
|
|
| 29 | 001401832 | Lower link adapter-right |
Загрузка ...
|
|
| 30 | 001401911 | Lower link pin |
Загрузка ...
|
|
| 31 | 009107021 | Supporting disc |
Загрузка ...
|
|
| 32 | 009126752 | Roll pin |
Загрузка ...
|
|
| 33 | 001519145 | Pto drive shaft support |
Загрузка ...
|
|
| 34 | 009126432 | Roll pin |
Загрузка ...
|
|
| 35 | 009105122 | Washer |
Загрузка ...
|
|
| 36 | 004906070 | Pressure spring |
Загрузка ...
|
