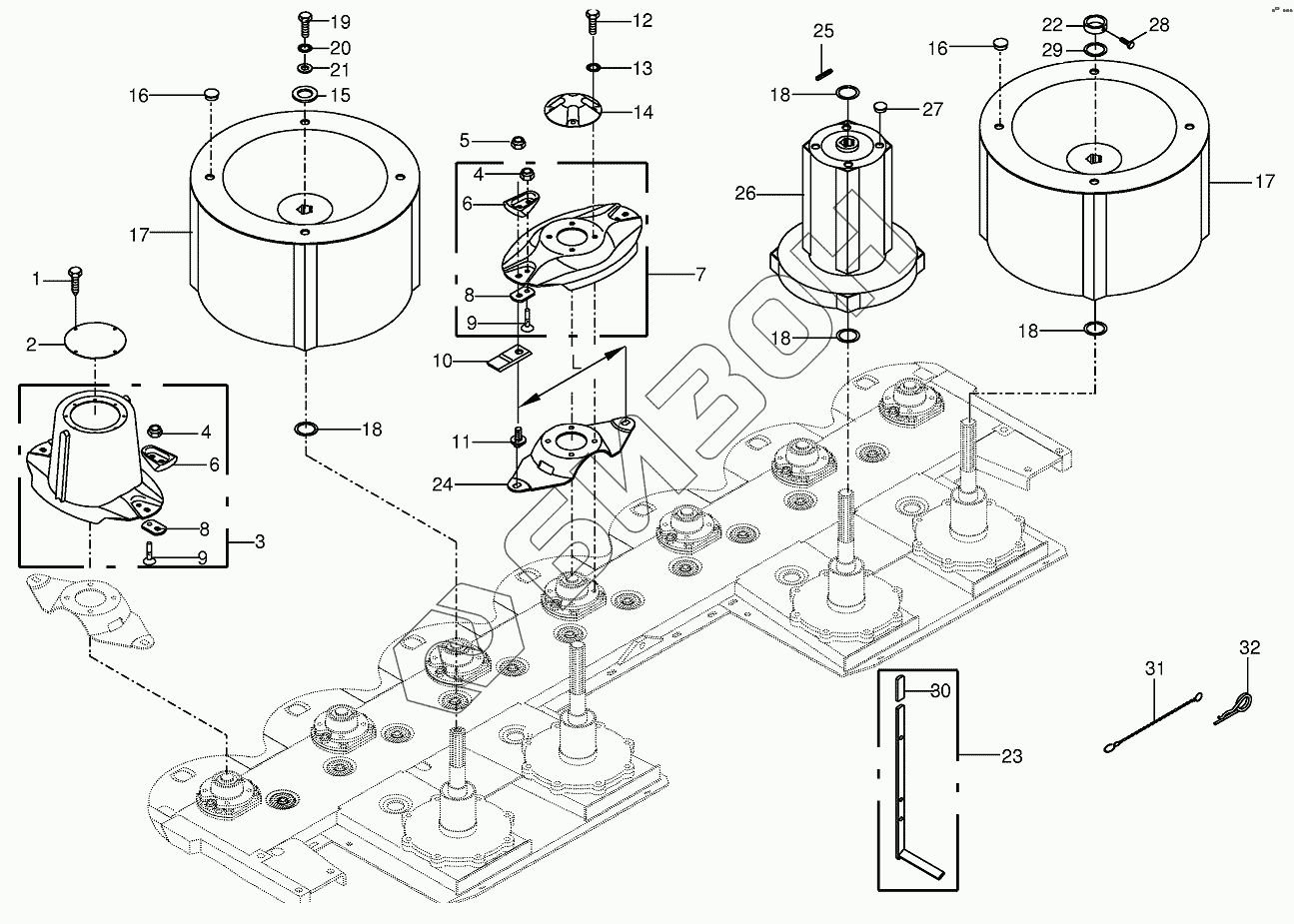

Графический каталог запасных частей к технике: KRONE EC 28/32P. Quick coupler/Swath drum
1
2
3
4
4
5
6
6
7
8
8
9
9
10
10
10
11
12
13
14
15
16
16
17
17
18
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009111330 | 009111330 | Shim ring |
Загрузка ...
|
|
| 009111340 | 009111340 | Shim ring |
Загрузка ...
|
|
| 1 | 009069490 | Self-tapping screw |
Загрузка ...
|
|
| 2 | 002530521 | Cover |
Загрузка ...
|
|
| 3 | 002535321 | Mower drum |
Загрузка ...
|
|
| 4 | 009087580 | Locknut |
Загрузка ...
|
|
| 5 | 009080560 | Self-locking nut |
Загрузка ...
|
|
| 6 | 002537430 | Guard |
Загрузка ...
|
|
| 7 | 002535312 | Mower disc |
Загрузка ...
|
|
| 8 | 002530423 | Knife support |
Загрузка ...
|
|
| 9 | 009040453 | Countersunkscrew |
Загрузка ...
|
|
| 10 | 001398883 | Knife-left |
Загрузка ...
|
|
| 10 | 001398893 | Knife-right |
Загрузка ...
|
|
| 11 | 002537450 | Mower pin |
Загрузка ...
|
|
| 12 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 14 | 002530470 | Cover |
Загрузка ...
|
|
| 15 | 001443453 | Spacing washer |
Загрузка ...
|
|
| 16 | 009250290 | Sealing plug |
Загрузка ...
|
|
| 17 | 002540503 | Swath drum |
Загрузка ...
|
|
| 18 | 009111361 | Shim ring |
Загрузка ...
|
|
| 19 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009098001 | Detent edged washer |
Загрузка ...
|
|
| 21 | 009103590 | Washer |
Загрузка ...
|
|
| 22 | 009113201 | Collar |
Загрузка ...
|
|
| 23 | 002535180 | Special key for blades |
Загрузка ...
|
|
| 24 | 002530455 | Knife support-dmAdm |
Загрузка ...
|
|
| 25 | 009126752 | Roll pin |
Загрузка ...
|
|
| 26 | 002540513 | Swath drum |
Загрузка ...
|
|
| 27 | 009250100 | Sealing plug |
Загрузка ...
|
|
| 28 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009107271 | Supporting disc |
Загрузка ...
|
|
| 30 | 009250160 | Handle |
Загрузка ...
|
|
| 31 | 009226512 | Chain |
Загрузка ...
|
|
| 32 | 009171041 | Spring clip |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
