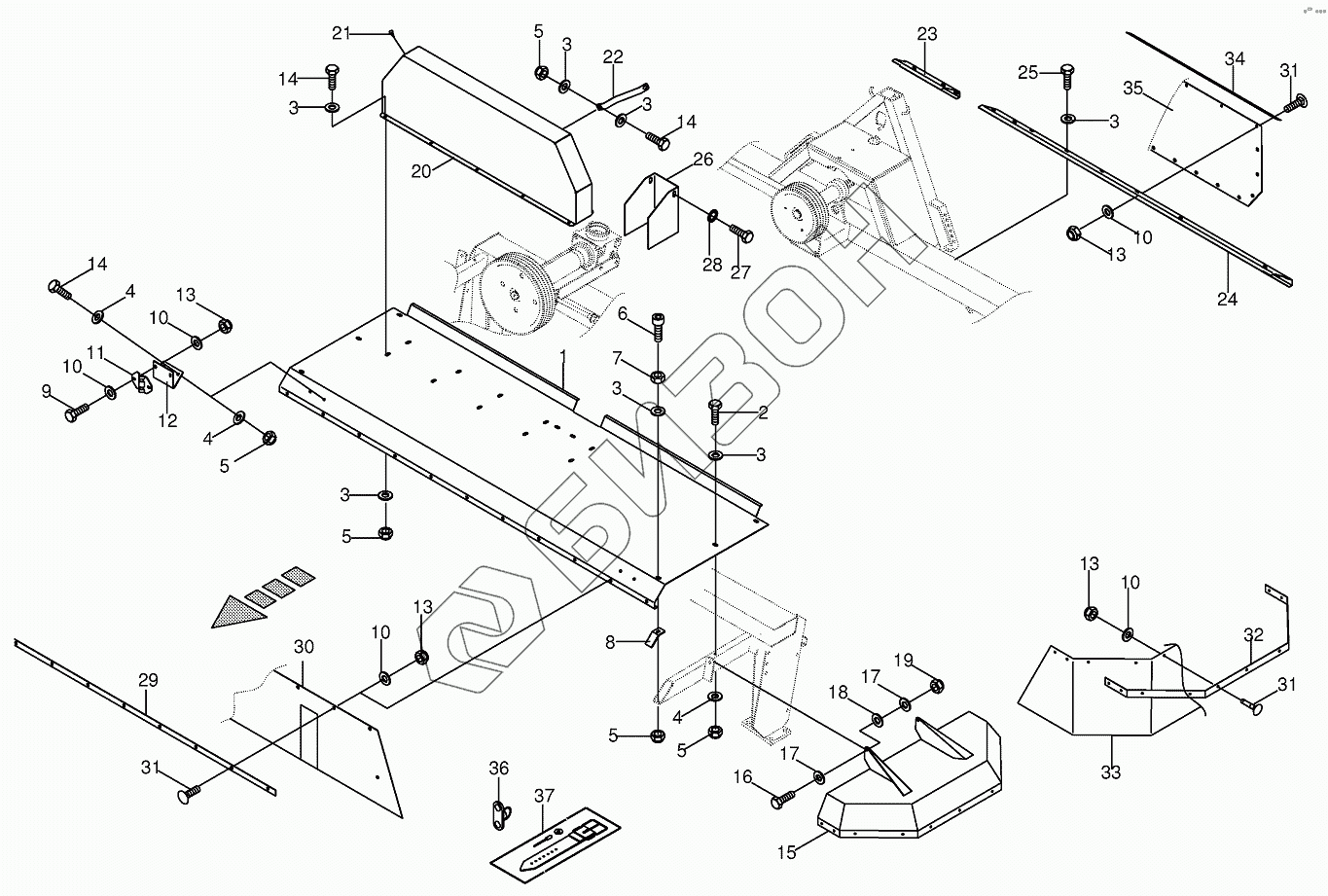

Графический каталог запасных частей к технике: KRONE EC 28/32P. Guard/Rubber skirts
1
2
3
3
3
3
3
3
3
4
4
4
5
5
5
5
5
6
7
8
9
10
10
10
10
10
11
12
13
13
13
13
14
14
14
15
16
17
17
18
19
20
20
20
21
22
23
24
24
24
25
26
27
28
29
29
29
30
30
30
31
31
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 002540911 | 002540911 | Guard-front |
Загрузка ...
|
|
| 002540671 | 002540671 | Protecting skirt-right |
Загрузка ...
|
|
| 1 | 002540901 | Guard-front |
Загрузка ...
|
|
| 2 | 009010721 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009104140 | Washer |
Загрузка ...
|
|
| 4 | 009103530 | Washer |
Загрузка ...
|
|
| 5 | 009087580 | Locknut |
Загрузка ...
|
|
| 6 | 009031161 | Allen screw |
Загрузка ...
|
|
| 7 | 009082120 | Hex nut |
Загрузка ...
|
|
| 8 | 002540290 | Angle |
Загрузка ...
|
|
| 9 | 900001910 | Hex head bolt-special |
Загрузка ...
|
|
| 10 | 900005850 | Washer |
Загрузка ...
|
|
| 11 | 001466052 | Illumination support-front |
Загрузка ...
|
|
| 12 | 002541680 | Support |
Загрузка ...
|
|
| 13 | 900001920 | Locknut-special |
Загрузка ...
|
|
| 14 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 15 | 002540922 | Fold-away guard |
Загрузка ...
|
|
| 16 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009105061 | Washer |
Загрузка ...
|
|
| 18 | 009108030 | Shim ring |
Загрузка ...
|
|
| 19 | 009087010 | Locknut |
Загрузка ...
|
|
| 20 | 002540971 | V-belt guard |
Загрузка ...
|
|
| 20 | 002540961 | V-belt guard |
Загрузка ...
|
|
| 21 | 009242620 | Ruber grommet |
Загрузка ...
|
|
| 22 | 002545260 | Support |
Загрузка ...
|
|
| 23 | 002540891 | Guard-back right |
Загрузка ...
|
|
| 24 | 002545660 | Guard-back left |
Загрузка ...
|
|
| 24 | 002545670 | Guard-back left |
Загрузка ...
|
|
| 25 | 009006320 | Hex head bolt |
Загрузка ...
|
|
| 26 | 002540380 | Gearbox guard |
Загрузка ...
|
|
| 27 | 009006720 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 29 | 002541040 | Clamping strap-front |
Загрузка ...
|
|
| 29 | 002541031 | Clamping strap |
Загрузка ...
|
|
| 30 | 002540643 | Protecting skirt-front |
Загрузка ...
|
|
| 30 | 002540653 | Protecting skirt-front |
Загрузка ...
|
|
| 31 | 900013730 | Coach bolt |
Загрузка ...
|
|
| 32 | 002541021 | Clamping strap |
Загрузка ...
|
|
| 33 | 002540661 | Protecting skirt-left |
Загрузка ...
|
|
| 34 | 002541051 | Clamping strap-back |
Загрузка ...
|
|
| 35 | 002540493 | Protecting skirt-back |
Загрузка ...
|
|
| 36 | 270050780 | Screw lock with fastening material |
Загрузка ...
|
|
| 37 | 270050790 | Belt |
Загрузка ...
|
