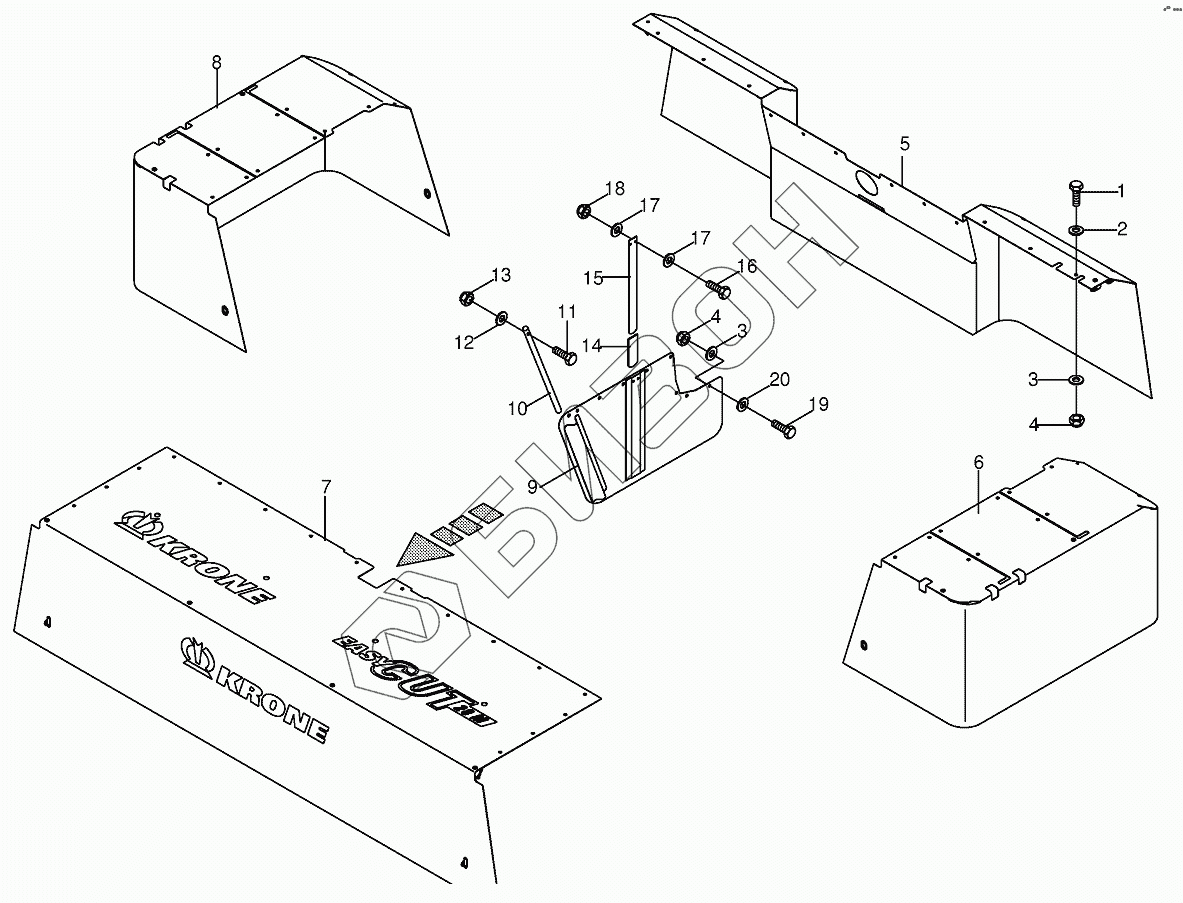

Графический каталог запасных частей к технике: KRONE EC 28M. Rubber skirts
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009106040 | Washer |
Загрузка ...
|
|
| 3 | 009104130 | Washer |
Загрузка ...
|
|
| 4 | 009087060 | Locknut |
Загрузка ...
|
|
| 5 | 200307300 | Protecting skirt-back |
Загрузка ...
|
|
| 6 | 200307310 | Protecting skirt-left |
Загрузка ...
|
|
| 7 | 200307290 | Protecting skirt-front |
Загрузка ...
|
|
| 8 | 200307280 | Protecting skirt-right |
Загрузка ...
|
|
| 9 | 200307270 | Swathing deflector |
Загрузка ...
|
|
| 10 | 002653331 | Round steel |
Загрузка ...
|
|
| 11 | 009014340 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009104140 | Washer |
Загрузка ...
|
|
| 13 | 009087580 | Locknut |
Загрузка ...
|
|
| 14 | 009385570 | Cover |
Загрузка ...
|
|
| 15 | 002653321 | Steel strip |
Загрузка ...
|
|
| 16 | 009002440 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009103511 | Washer |
Загрузка ...
|
|
| 18 | 009087041 | Locknut |
Загрузка ...
|
|
| 19 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009106030 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
