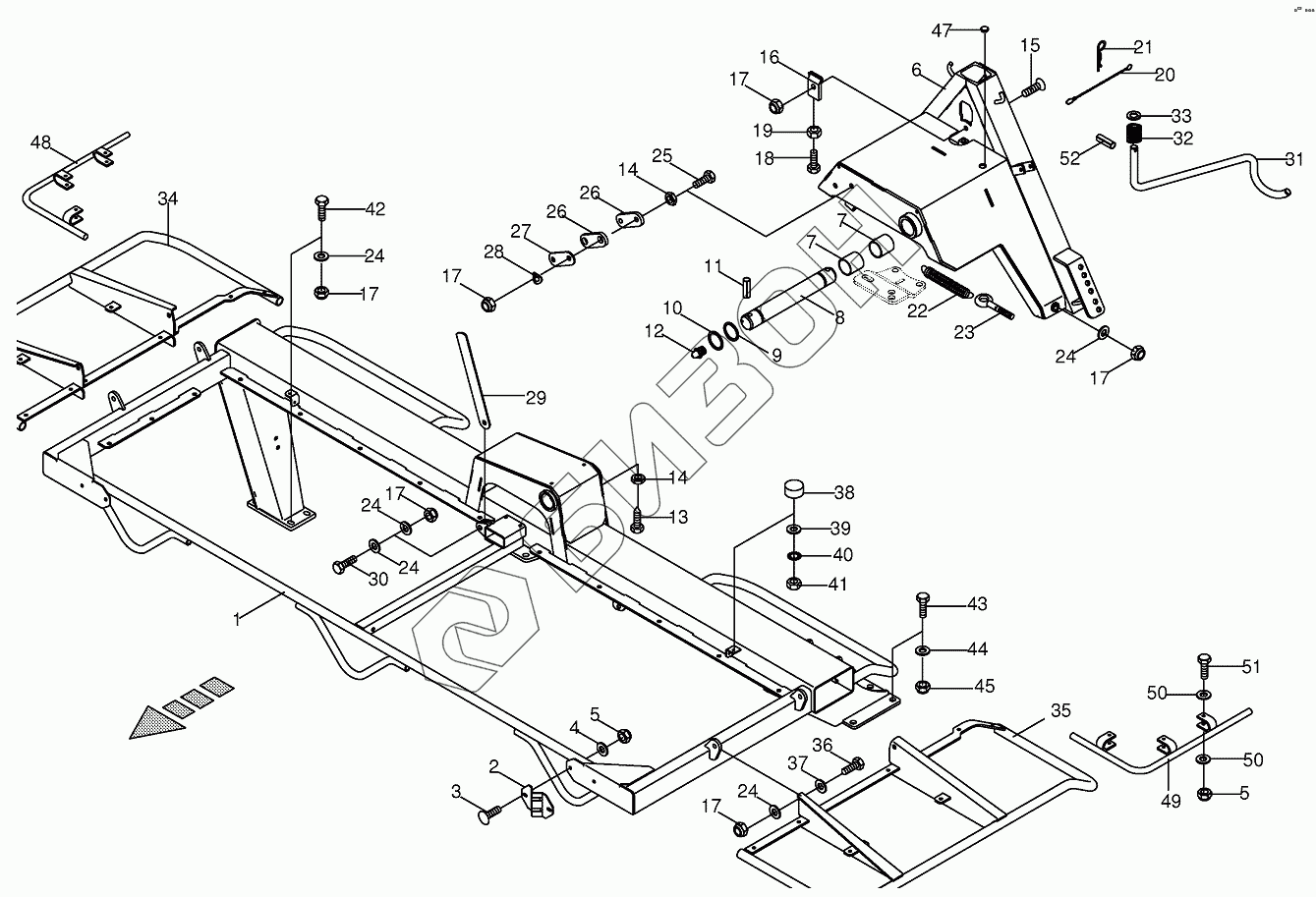

Графический каталог запасных частей к технике: KRONE EC 28M. Supporting beam
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
14
15
16
17
17
17
17
17
17
18
19
20
21
22
23
24
24
24
24
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
43
43
43
44
45
47
48
49
50
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200306590 | Supporting beam |
Загрузка ...
|
|
| 2 | 001466052 | Illumination support-front |
Загрузка ...
|
|
| 3 | 009047301 | Coach bolt |
Загрузка ...
|
|
| 4 | 009106030 | Washer |
Загрузка ...
|
|
| 5 | 009087060 | Locknut |
Загрузка ...
|
|
| 6 | 200306870 | Pendular bent-incl. bushing |
Загрузка ...
|
|
| 7 | 009349540 | Bearing bush |
Загрузка ...
|
|
| 8 | 002545251 | Hinge pin |
Загрузка ...
|
|
| 9 | 009108990 | Shim ring |
Загрузка ...
|
|
| 10 | 009107321 | Supporting disc |
Загрузка ...
|
|
| 11 | 009125003 | Roll pin |
Загрузка ...
|
|
| 12 | 009191050 | Grease niple |
Загрузка ...
|
|
| 13 | 009024010 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009085151 | Hex nut-low form |
Загрузка ...
|
|
| 15 | 009040060 | Countersunkscrew |
Загрузка ...
|
|
| 16 | 001515621 | Limit stop |
Загрузка ...
|
|
| 17 | 009087010 | Locknut |
Загрузка ...
|
|
| 18 | 009003061 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009082150 | Hex nut |
Загрузка ...
|
|
| 20 | 009226512 | Chain |
Загрузка ...
|
|
| 21 | 009171050 | Spring clip |
Загрузка ...
|
|
| 22 | 200305560 | Tension spring |
Загрузка ...
|
|
| 23 | 009183001 | Eyebolt |
Загрузка ...
|
|
| 24 | 009105061 | Washer |
Загрузка ...
|
|
| 25 | 009003090 | Hex head bolt |
Загрузка ...
|
|
| 26 | 200309950 | Rasp plate |
Загрузка ...
|
|
| 27 | 002601280 | Strap |
Загрузка ...
|
|
| 28 | 009099221 | Belleville spring |
Загрузка ...
|
|
| 29 | 002545430 | Break bar |
Загрузка ...
|
|
| 30 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 31 | 200307430 | Pto drive shaft support |
Загрузка ...
|
|
| 32 | 004906070 | Pressure spring |
Загрузка ...
|
|
| 33 | 009105122 | Washer |
Загрузка ...
|
|
| 34 | 200305660 | Flap gate-right |
Загрузка ...
|
|
| 35 | 200305710 | Flap gate-left |
Загрузка ...
|
|
| 36 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 37 | 009103400 | Washer |
Загрузка ...
|
|
| 38 | 270012060 | Rubber pad |
Загрузка ...
|
|
| 39 | 009104111 | Washer |
Загрузка ...
|
|
| 40 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 41 | 009082080 | Hex nut |
Загрузка ...
|
|
| 42 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 42 | 009014520 | Hex head bolt |
Загрузка ...
|
|
| 43 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 43 | 009006770 | Hex head bolt |
Загрузка ...
|
|
| 44 | 009105111 | Washer |
Загрузка ...
|
|
| 45 | 009087161 | Locknut |
Загрузка ...
|
|
| 46 | 200307220 | PTO shaft guard |
Загрузка ...
|
|
| 47 | 009538230 | Sealing plug |
Загрузка ...
|
|
| 48 | 002536951 | Tube bow-right |
Загрузка ...
|
|
| 49 | 002537681 | Tube bow-left |
Загрузка ...
|
|
| 50 | 009104130 | Washer |
Загрузка ...
|
|
| 51 | 009014230 | Hex head bolt |
Загрузка ...
|
|
| 52 | 009126432 | Roll pin |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
