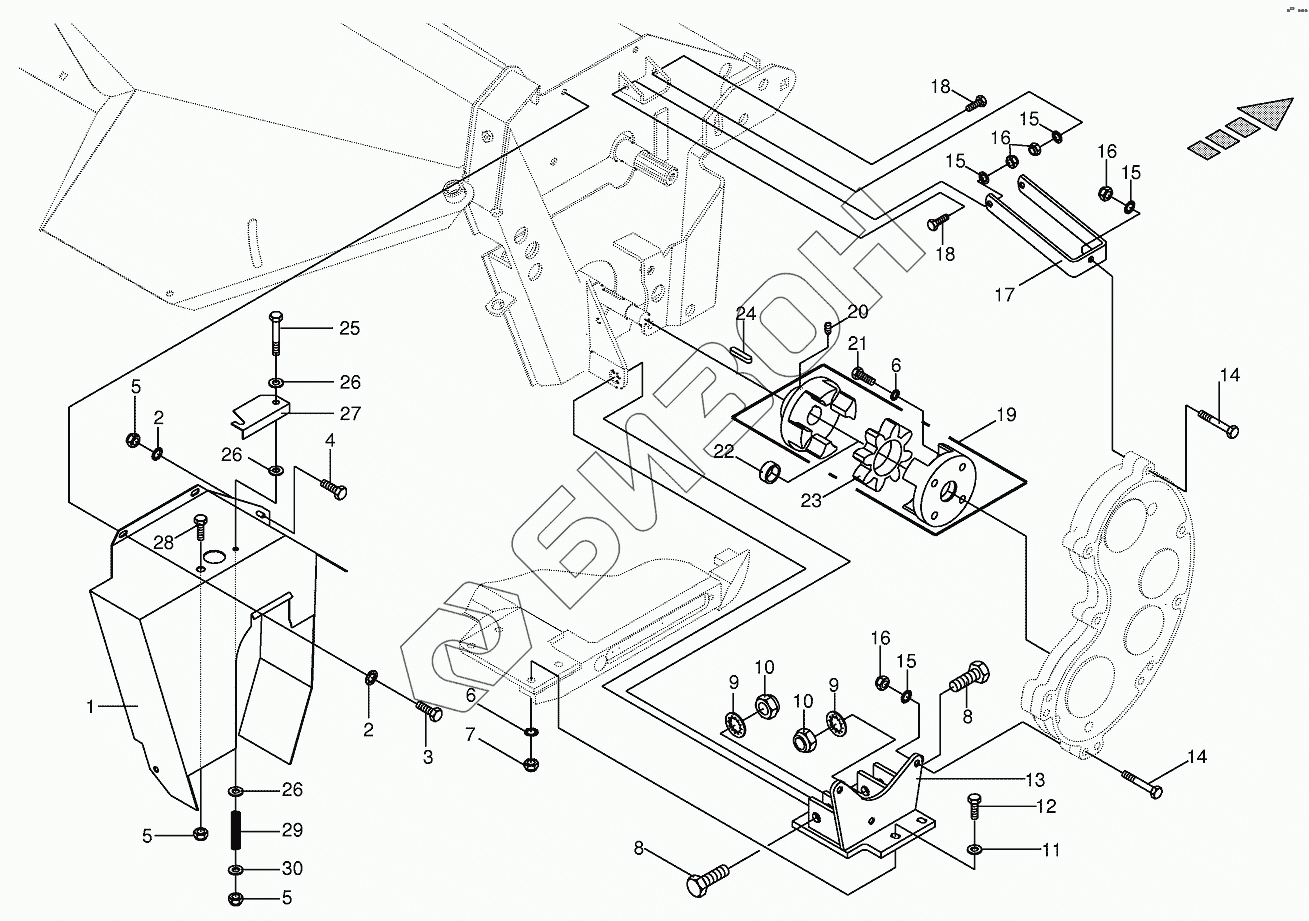

Графический каталог запасных частей к технике: KRONE EC 32CRI. Accessories-Geabox №550000-719999
1
2
2
3
4
5
5
5
6
6
7
8
8
9
9
10
10
11
12
12
13
14
14
15
15
15
15
16
16
16
17
18
18
19
20
21
22
23
24
25
26
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 258 174 2 | Guard plate |
Загрузка ...
|
|
| 2 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 3 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 4 | 00 900 612 0 | Hex head bolt |
Загрузка ...
|
|
| 5 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 6 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 7 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 8 | 00 900 382 1 | Hex head bolt |
Загрузка ...
|
|
| 9 | 00 909 913 1 | Detent edged washer |
Загрузка ...
|
|
| 10 | 00 908 721 0 | Locknut |
Загрузка ...
|
|
| 11 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 12 | 00 901 451 0 | Hex head bolt |
Загрузка ...
|
|
| 12 | 00 901 454 0 | Hex head bolt |
Загрузка ...
|
|
| 13 | 00 258 171 2 | Support |
Загрузка ...
|
|
| 14 | 00 901 436 0 | Hex head bolt |
Загрузка ...
|
|
| 15 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 16 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 17 | 00 258 052 2 | Gearbox support |
Загрузка ...
|
|
| 18 | 00 900 636 0 | Hex head bolt |
Загрузка ...
|
|
| 19 | 00 940 082 2 | Rotex-clutch |
Загрузка ...
|
|
| 20 | 00 905 755 0 | Threaded pin |
Загрузка ...
|
|
| 21 | 00 900 656 0 | Hex head bolt |
Загрузка ...
|
|
| 22 | 00 255 501 1 | Bushing |
Загрузка ...
|
|
| 23 | 00 940 218 1 | Rotex plastic part |
Загрузка ...
|
|
| 24 | 00 915 039 0 | Fit-in key |
Загрузка ...
|
|
| 25 | 00 901 613 1 | Hex head bolt |
Загрузка ...
|
|
| 26 | 00 910 413 0 | Washer |
Загрузка ...
|
|
| 27 | 00 230 044 1 | Protective lid |
Загрузка ...
|
|
| 28 | 00 900 253 1 | Hex head bolt |
Загрузка ...
|
|
| 29 | 00 274 949 0 | Pressure spring |
Загрузка ...
|
|
| 30 | 00 910 603 0 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
