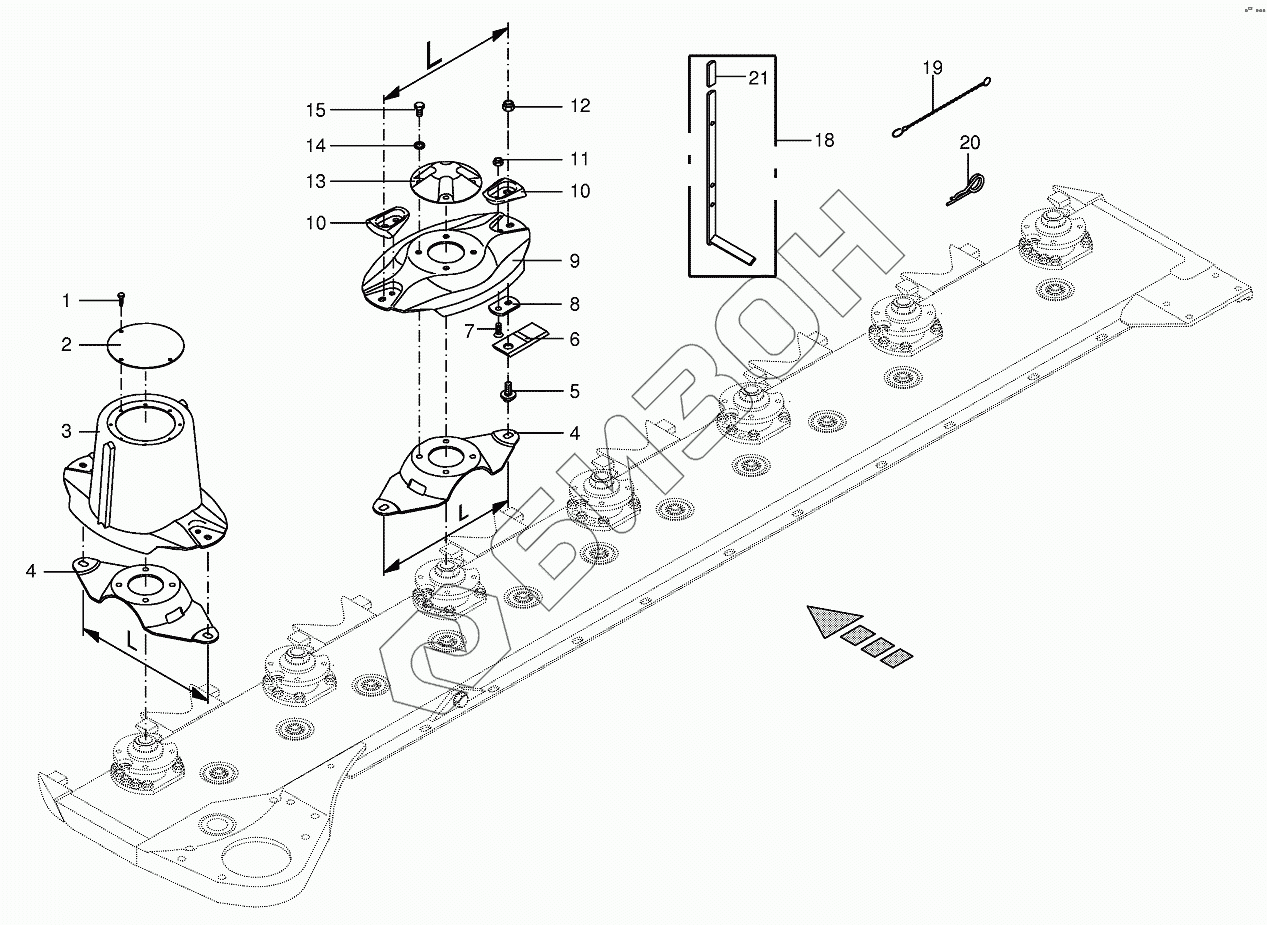

Графический каталог запасных частей к технике: KRONE EC 32CRI. Cutter bar with quick coupler
1
2
3
4
4
5
5
5
6
6
6
7
8
9
10
10
10
10
11
12
13
14
15
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00 908 056 0 | 00 908 056 0 | Self-locking nut |
Загрузка ...
|
|
| 1 | 00 906 949 0 | Self-tapping screw |
Загрузка ...
|
|
| 2 | 00 253 052 1 | Cover |
Загрузка ...
|
|
| 3 | 00 253 532 1 | Mower drum |
Загрузка ...
|
|
| 4 | 00 253 045 5 | Knife support |
Загрузка ...
|
|
| 5 | 00 253 108 3 | Mower pin |
Загрузка ...
|
|
| 5 | 00 253 745 0 | Mower pin |
Загрузка ...
|
|
| 6 | 00 139 888 3 | Knife -left |
Загрузка ...
|
|
| 6 | 00 139 889 3 | Knife -right |
Загрузка ...
|
|
| 7 | 00 904 045 3 | Countersunkscrew |
Загрузка ...
|
|
| 8 | 00 253 042 3 | Knife support |
Загрузка ...
|
|
| 9 | 00 253 531 2 | Mower disc |
Загрузка ...
|
|
| 10 | 00 253 543 2 | Guard |
Загрузка ...
|
|
| 10 | 00 253 743 0 | Guard |
Загрузка ...
|
|
| 11 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 12 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 13 | 00 253 047 0 | Cover |
Загрузка ...
|
|
| 14 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 15 | 00 900 636 0 | Hex head bolt |
Загрузка ...
|
|
| 18 | 00 253 518 0 | Special key for blades |
Загрузка ...
|
|
| 19 | 00 922 651 2 | Chain |
Загрузка ...
|
|
| 20 | 00 917 103 0 | Spring clip |
Загрузка ...
|
|
| 21 | 00 925 016 0 | Handle |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
