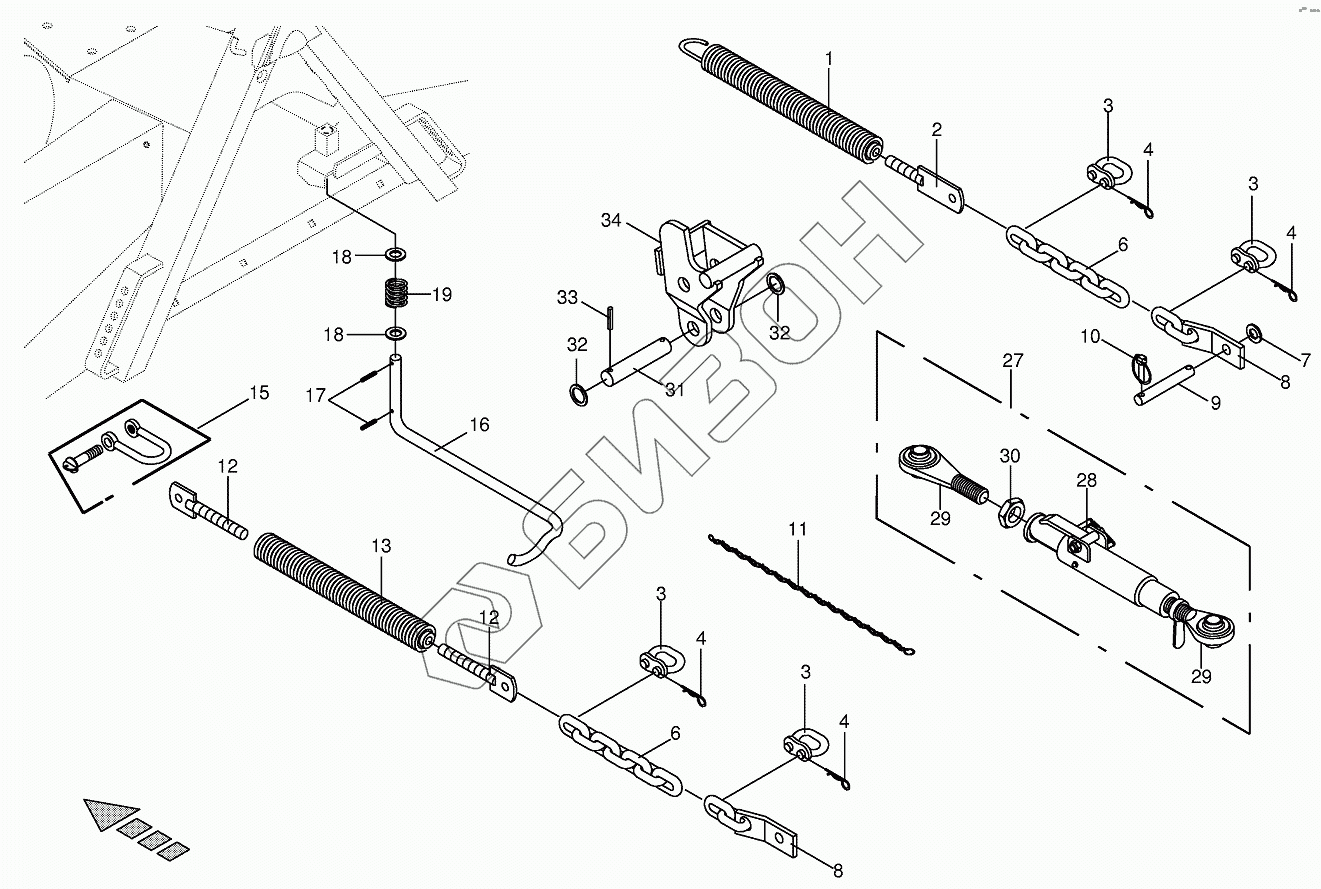

Графический каталог запасных частей к технике: KRONE EC 32CRI. Spring compensation №700001-728215
1
2
3
3
3
3
4
4
4
4
6
6
7
8
8
9
10
11
12
12
13
15
16
17
18
18
19
27
28
29
29
30
31
32
32
33
34
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 151 948 1 | Tension spring |
Загрузка ...
|
|
| 2 | 00 139 515 2 | Adjustable fitting |
Загрузка ...
|
|
| 3 | 00 922 610 1 | Connect. link |
Загрузка ...
|
|
| 4 | 00 917 100 0 | Spring clip |
Загрузка ...
|
|
| 6 | 00 922 624 1 | Steel chain |
Загрузка ...
|
|
| 7 | 00 910 514 1 | Washer |
Загрузка ...
|
|
| 8 | 00 151 324 4 | Round steel chain with flat steel |
Загрузка ...
|
|
| 9 | 00 153 089 0 | Pin |
Загрузка ...
|
|
| 10 | 00 917 009 0 | Linch pin |
Загрузка ...
|
|
| 11 | 00 922 650 0 | Chain |
Загрузка ...
|
|
| 12 | 00 254 221 0 | Adjustable fitting |
Загрузка ...
|
|
| 13 | 00 254 220 0 | Tension spring |
Загрузка ...
|
|
| 15 | 00 918 205 1 | Shackle |
Загрузка ...
|
|
| 16 | 00 258 058 0 | Pto drive shaft support |
Загрузка ...
|
|
| 17 | 00 912 643 2 | Roll pin |
Загрузка ...
|
|
| 18 | 00 910 512 2 | Washer |
Загрузка ...
|
|
| 19 | 00 490 607 0 | Pressure spring |
Загрузка ...
|
|
| 27 | 00 923 222 0 | Teelescoping top link -cat. II |
Загрузка ...
|
|
| 28 | 00 003 028 3 | Tension spring |
Загрузка ...
|
|
| 29 | 00 923 224 0 | Hinged spindle |
Загрузка ...
|
|
| 30 | 00 908 540 1 | Hex nut -low form |
Загрузка ...
|
|
| 31 | 00 140 191 1 | Lower link pin |
Загрузка ...
|
|
| 32 | 00 910 702 1 | Supporting disc |
Загрузка ...
|
|
| 33 | 00 912 675 2 | Roll pin |
Загрузка ...
|
|
| 34 | 00 140 182 2 | Lower link adapter |
Загрузка ...
|
|
| 34 | 00 140 183 2 | Lower link adapter -right |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
