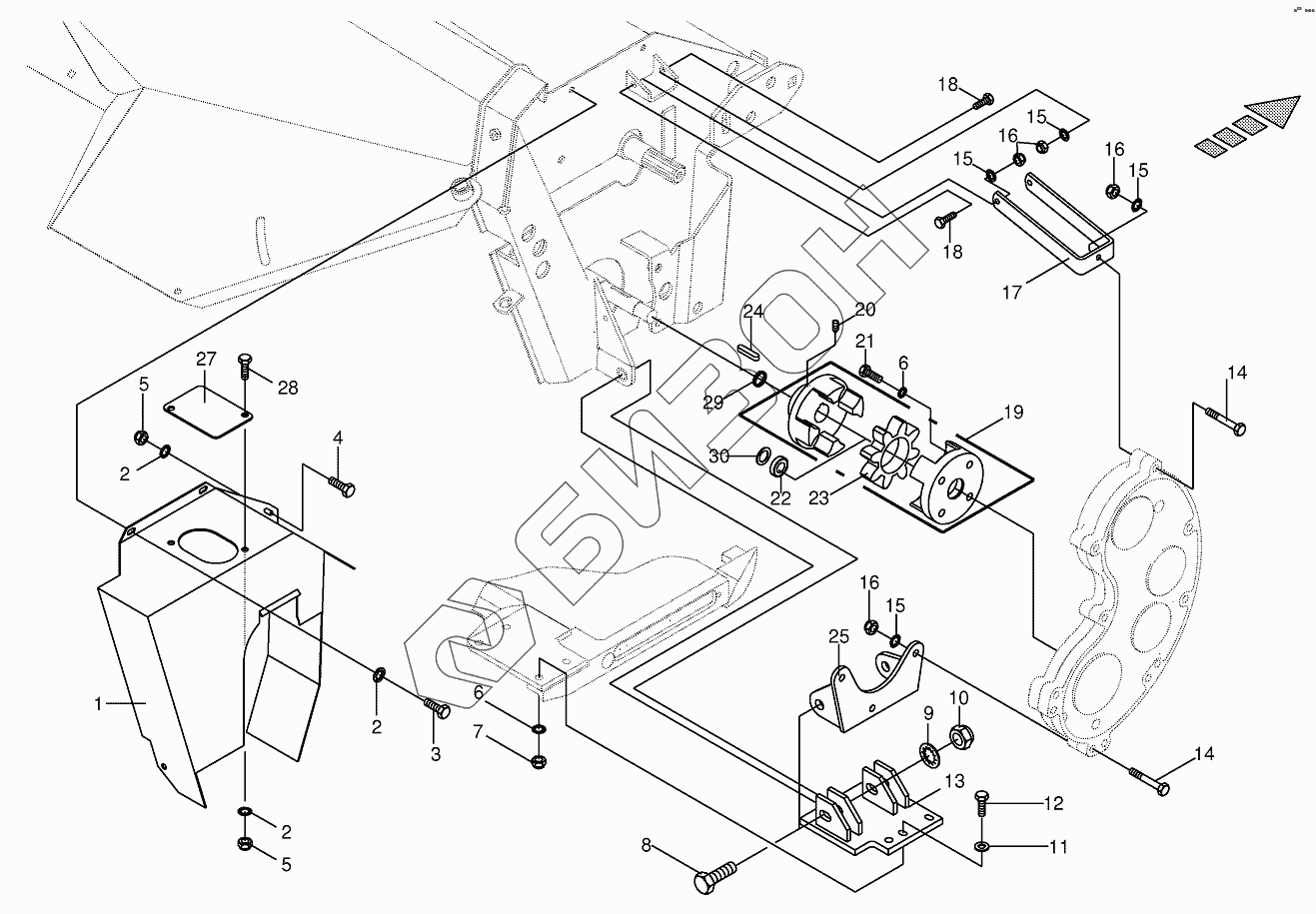

Графический каталог запасных частей к технике: KRONE EC 32CRI. Accessories - Geabox
1
2
2
2
3
4
5
5
6
6
7
8
9
10
11
12
12
12
13
14
14
15
15
15
15
16
16
16
17
18
18
19
19
19
20
21
22
23
24
25
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 900001390 | 900001390 | Radial bearing |
Загрузка ...
|
|
| 1 | 2581742 | Guard plate |
Загрузка ...
|
|
| 2 | 9099081 | Detent edged washer |
Загрузка ...
|
|
| 3 | 9006140 | Hex head bolt |
Загрузка ...
|
|
| 4 | 9006120 | Hex head bolt |
Загрузка ...
|
|
| 5 | 9087060 | Locknut |
Загрузка ...
|
|
| 6 | 9099101 | Detent edged washer |
Загрузка ...
|
|
| 7 | 9087010 | Locknut |
Загрузка ...
|
|
| 8 | 9015070 | Hex head bolt |
Загрузка ...
|
|
| 9 | 9099131 | Detent edged washer |
Загрузка ...
|
|
| 10 | 9087210 | Locknut |
Загрузка ...
|
|
| 11 | 9105061 | Washer |
Загрузка ...
|
|
| 12 | 9014510 | Hex head bolt |
Загрузка ...
|
|
| 12 | 9014540 | Hex head bolt |
Загрузка ...
|
|
| 13 | 200302610 | Support |
Загрузка ...
|
|
| 14 | 9014360 | Hex head bolt |
Загрузка ...
|
|
| 15 | 9099091 | Detent edged washer |
Загрузка ...
|
|
| 16 | 9087580 | Locknut |
Загрузка ...
|
|
| 17 | 200302651 | Gearbo support |
Загрузка ...
|
|
| 18 | 9006370 | Hex head bolt |
Загрузка ...
|
|
| 19 | 9400822 | Rotex-clutch |
Загрузка ...
|
|
| 19 | 270011000 | Rotex-clutch |
Загрузка ...
|
|
| 20 | 9057550 | Threaded pin |
Загрузка ...
|
|
| 21 | 9006560 | Hex head bolt |
Загрузка ...
|
|
| 22 | 2555011 | Bushing |
Загрузка ...
|
|
| 23 | 9402181 | Rotex plastic part |
Загрузка ...
|
|
| 24 | 9150390 | Fit-in key |
Загрузка ...
|
|
| 25 | 200302590 | Support |
Загрузка ...
|
|
| 27 | 200302380 | Cover cpl |
Загрузка ...
|
|
| 28 | 9002531 | Hex head bolt |
Загрузка ...
|
|
| 29 | 200308010 | Spacing washer |
Загрузка ...
|
|
| 30 | 9108651 | Shim ring |
Загрузка ...
|
