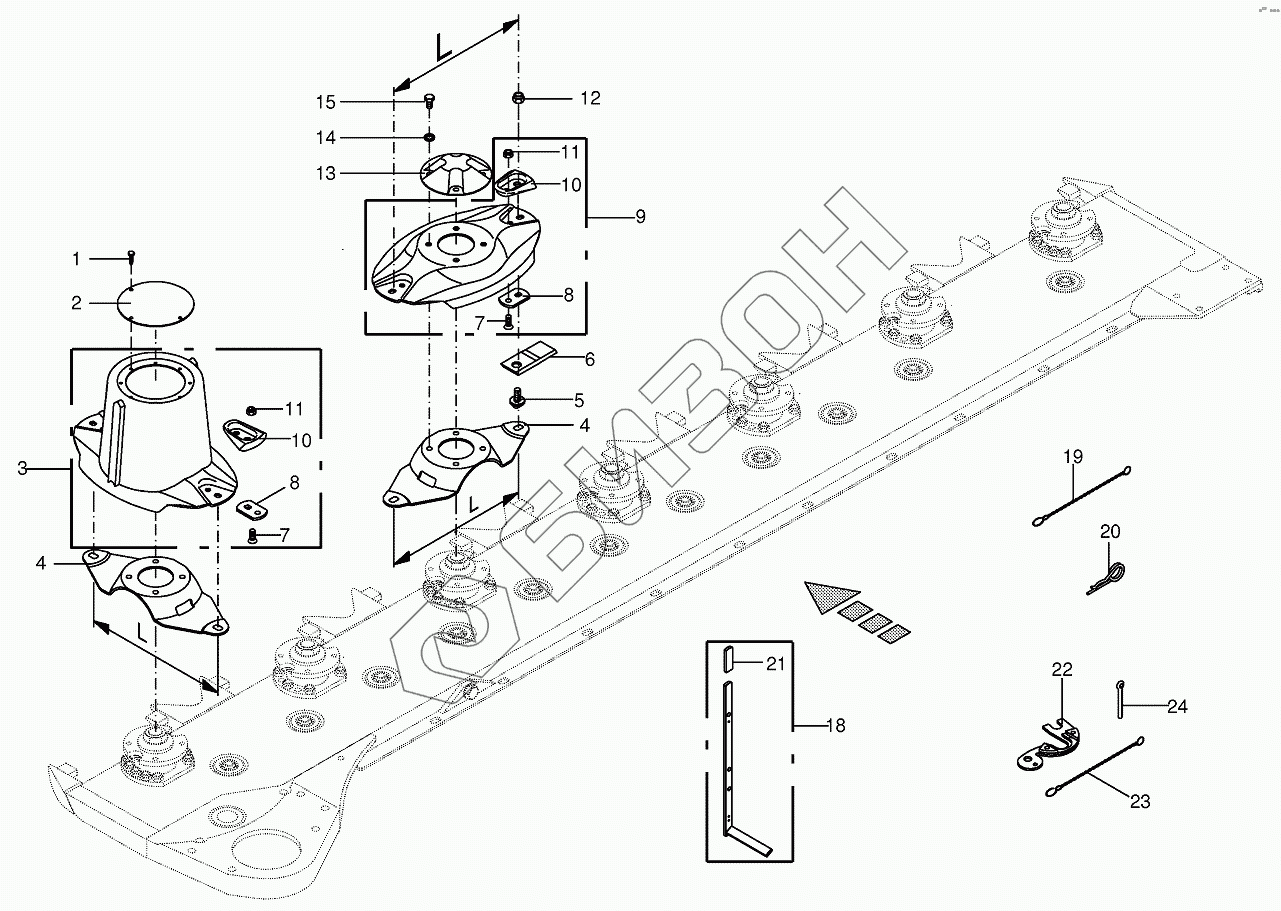

Графический каталог запасных частей к технике: KRONE EC 32CRI. Cutter bar with quick coupler
1
2
3
4
4
5
6
6
6
7
7
8
8
9
10
10
11
11
12
13
14
15
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9069490 | Self-tapping screw |
Загрузка ...
|
|
| 2 | 2530521 | Cover |
Загрузка ...
|
|
| 3 | 2535322 | Mower drum |
Загрузка ...
|
|
| 4 | 2530455 | Knife support |
Загрузка ...
|
|
| 5 | 2537450 | Mower pin |
Загрузка ...
|
|
| 6 | 1398883 | Knife -left |
Загрузка ...
|
|
| 6 | 1398893 | Knife -right |
Загрузка ...
|
|
| 7 | 9040453 | Countersunkscrew |
Загрузка ...
|
|
| 8 | 2530423 | Knife support |
Загрузка ...
|
|
| 9 | 2535312 | Mower disc |
Загрузка ...
|
|
| 10 | 2537431 | Guard |
Загрузка ...
|
|
| 11 | 9087580 | Locknut |
Загрузка ...
|
|
| 12 | 9080560 | Self-locking nut |
Загрузка ...
|
|
| 13 | 2530470 | Cover |
Загрузка ...
|
|
| 14 | 9099091 | Detent edged washer |
Загрузка ...
|
|
| 15 | 9006360 | Hex head bolt |
Загрузка ...
|
|
| 18 | 2535180 | Special key for blades |
Загрузка ...
|
|
| 19 | 9226512 | Chain |
Загрузка ...
|
|
| 20 | 9171030 | Spring clip |
Загрузка ...
|
|
| 21 | 9250160 | Handle |
Загрузка ...
|
|
| 22 | 200310070 | Gauge |
Загрузка ...
|
|
| 23 | 900003380 | Chain |
Загрузка ...
|
|
| 24 | 9120661 | Cotter pin |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
