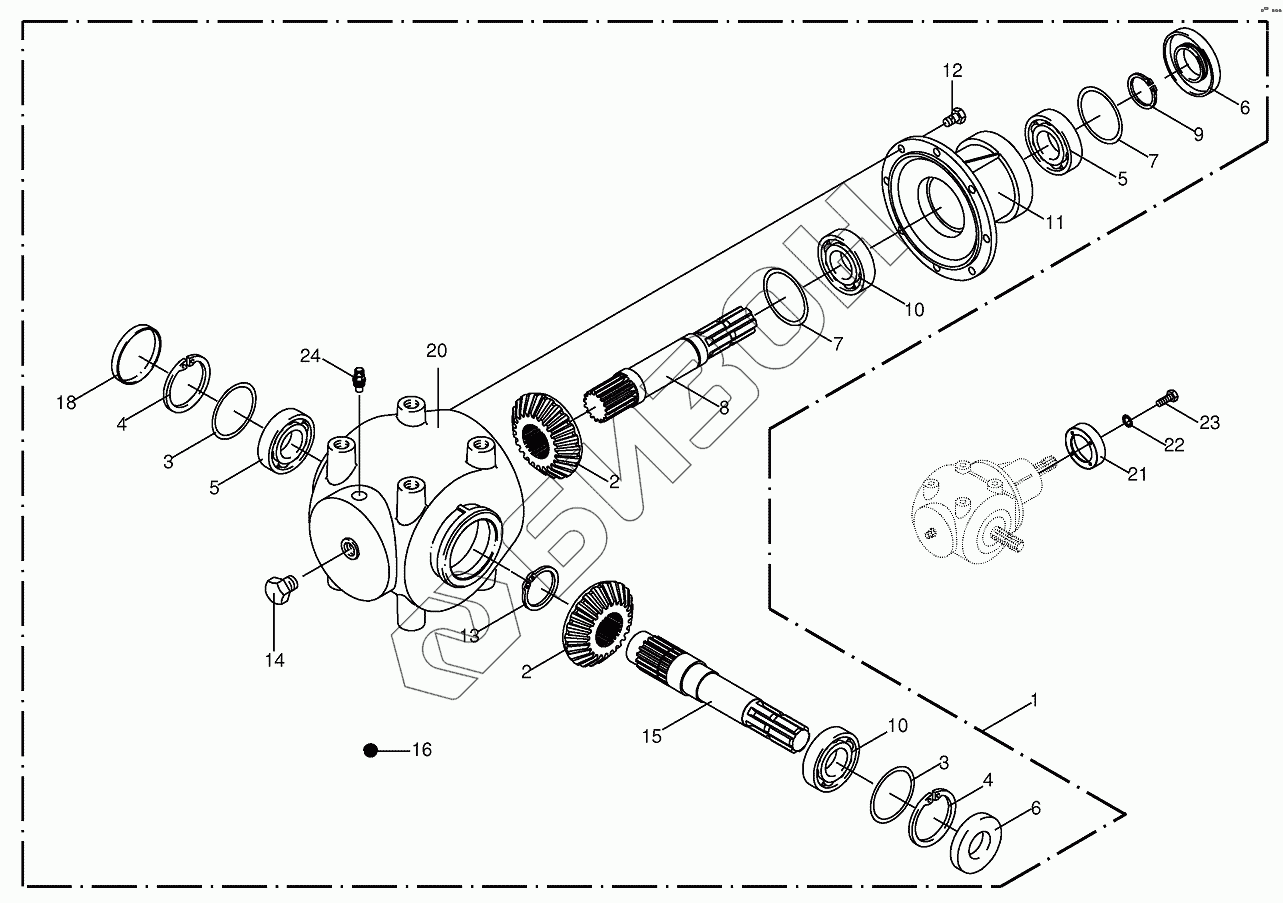

Графический каталог запасных частей к технике: KRONE EC 32CRI. Gearbox - ccw rotating Red
1
2
2
3
3
3
3
4
4
5
5
6
6
7
7
7
7
8
9
10
10
11
12
13
14
15
16
18
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2567021 | Gearbox -cpl. |
Загрузка ...
|
|
| 2 | 9557050 | Bevel wheel |
Загрузка ...
|
|
| 3 | 9109630 | Shim ring |
Загрузка ...
|
|
| 3 | 9109640 | Shim ring |
Загрузка ...
|
|
| 4 | 9116730 | Circlip |
Загрузка ...
|
|
| 5 | 9301380 | Grooved ball bearing |
Загрузка ...
|
|
| 6 | 9360151 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 7 | 9108900 | Shim ring |
Загрузка ...
|
|
| 7 | 9108910 | Shim ring |
Загрузка ...
|
|
| 8 | 9557060 | Shaft |
Загрузка ...
|
|
| 9 | 9115450 | Circlip |
Загрузка ...
|
|
| 10 | 9321070 | Taper roller bearing |
Загрузка ...
|
|
| 11 | 9557070 | Gearbox housing |
Загрузка ...
|
|
| 12 | 9006340 | Hex head bolt |
Загрузка ...
|
|
| 13 | 9115491 | Circlip |
Загрузка ...
|
|
| 14 | 9060080 | Screw plug |
Загрузка ...
|
|
| 15 | 9557990 | Shaft |
Загрузка ...
|
|
| 16 | 9261010 | Oil-Id.-no.= 1ltr |
Загрузка ...
|
|
| 18 | 9252052 | Sealing cap |
Загрузка ...
|
|
| 20 | 9557040 | Gearbox housing |
Загрузка ...
|
|
| 21 | 2566753 | Adapter flange |
Загрузка ...
|
|
| 22 | 9099081 | Detent edged washer |
Загрузка ...
|
|
| 23 | 9002531 | Hex head bolt |
Загрузка ...
|
|
| 24 | 9198320 | Breather |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
