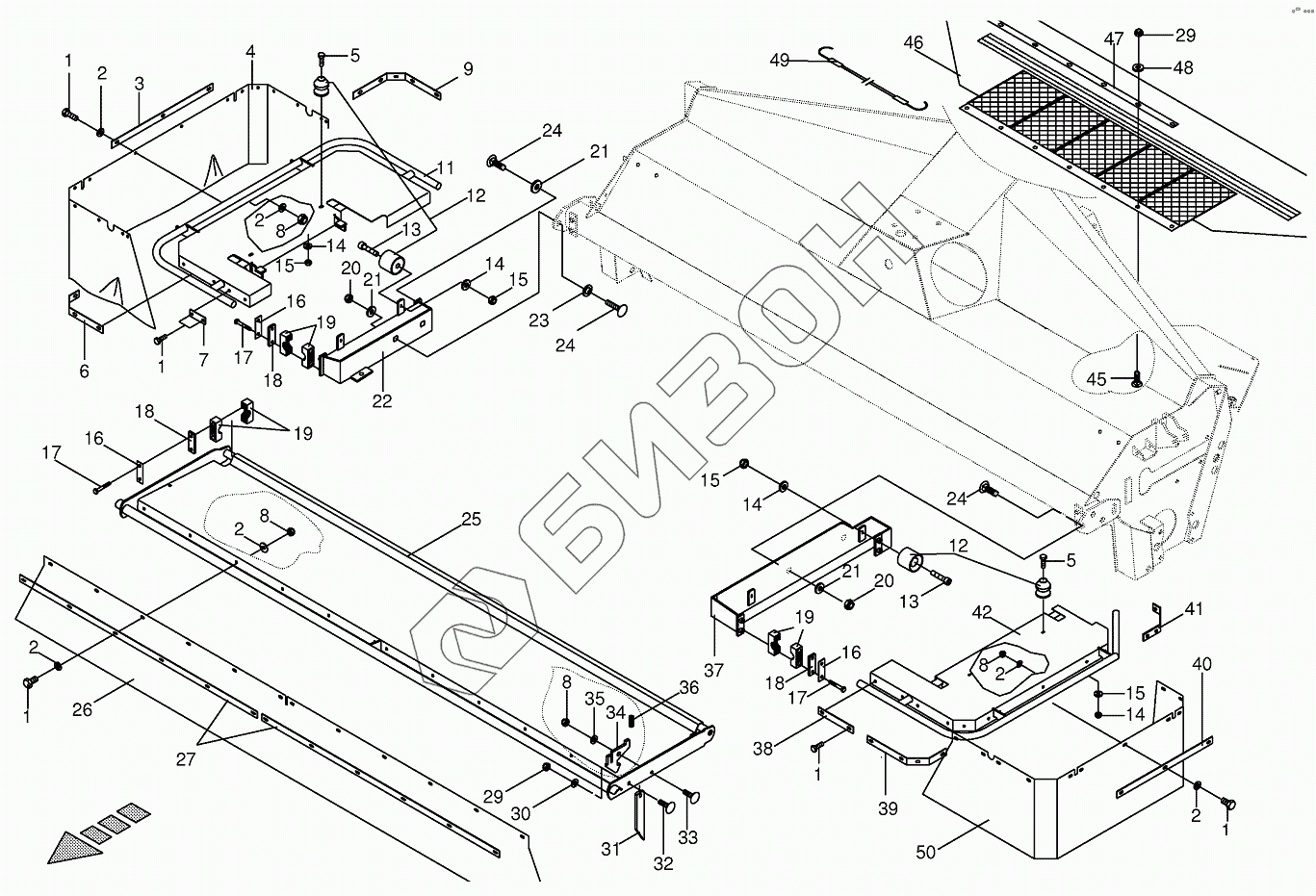

Графический каталог запасных частей к технике: KRONE EC 32CRI. Guard cpl.
1
1
1
1
1
2
2
2
2
2
2
3
4
5
5
6
7
8
8
8
8
9
11
12
12
13
13
14
14
14
14
15
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
20
21
21
21
22
23
24
24
24
25
26
27
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 900001910 | Hex head bolt-special |
Загрузка ...
|
|
| 2 | 900005850 | Washer |
Загрузка ...
|
|
| 3 | 2581941 | Clamping strap |
Загрузка ...
|
|
| 4 | 2581962 | Plastic cloth |
Загрузка ...
|
|
| 5 | 9010281 | Hex head bolt |
Загрузка ...
|
|
| 6 | 2553312 | Clamping strap |
Загрузка ...
|
|
| 7 | 200316100 | Clamping strap |
Загрузка ...
|
|
| 8 | 900001920 | Locknut-special |
Загрузка ...
|
|
| 9 | 2582171 | Clamping strap |
Загрузка ...
|
|
| 11 | 2582141 | Guard -right |
Загрузка ...
|
|
| 12 | 2508311 | Clamp and buffer |
Загрузка ...
|
|
| 13 | 9030451 | Allen screw |
Загрузка ...
|
|
| 14 | 9103511 | Washer |
Загрузка ...
|
|
| 15 | 9087041 | Locknut |
Загрузка ...
|
|
| 16 | 2508510 | Locking plate |
Загрузка ...
|
|
| 17 | 9014350 | Hex head bolt |
Загрузка ...
|
|
| 18 | 9251300 | Cover plate |
Загрузка ...
|
|
| 19 | 9251041 | Tube clamp-2 halves |
Загрузка ...
|
|
| 20 | 9087190 | Locknut |
Загрузка ...
|
|
| 21 | 9103620 | Washer |
Загрузка ...
|
|
| 22 | 2581781 | Guard console |
Загрузка ...
|
|
| 23 | 9105122 | Washer |
Загрузка ...
|
|
| 24 | 9047080 | Coach bolt |
Загрузка ...
|
|
| 25 | 2553234 | Guard -front |
Загрузка ...
|
|
| 26 | 2554533 | Plastic cloth -front |
Загрузка ...
|
|
| 27 | 1447283 | Clamping strap |
Загрузка ...
|
|
| 29 | 900005890 | Locknut |
Загрузка ...
|
|
| 30 | 9105061 | Washer |
Загрузка ...
|
|
| 31 | 2512621 | Support |
Загрузка ...
|
|
| 32 | 9047451 | Coach bolt |
Загрузка ...
|
|
| 33 | 9048131 | Coach bolt |
Загрузка ...
|
|
| 34 | 2563542 | Ratchet |
Загрузка ...
|
|
| 35 | 900005880 | Washer |
Загрузка ...
|
|
| 36 | 2749490 | Pressure spring |
Загрузка ...
|
|
| 37 | 2582361 | Guard console -left |
Загрузка ...
|
|
| 38 | 2554412 | Clamping strap |
Загрузка ...
|
|
| 39 | 2553312 | Clamping strap |
Загрузка ...
|
|
| 40 | 2554432 | Clamping strap |
Загрузка ...
|
|
| 41 | 2556981 | Clamping strap |
Загрузка ...
|
|
| 42 | 2556500 | Guard -left |
Загрузка ...
|
|
| 45 | 900005860 | Coach bolt |
Загрузка ...
|
|
| 46 | 2580401 | Plastic cloth -incl. expander rope |
Загрузка ...
|
|
| 47 | 2580411 | Clamping strap |
Загрузка ...
|
|
| 48 | 900005870 | Washer |
Загрузка ...
|
|
| 49 | 2567090 | Expander rope |
Загрузка ...
|
|
| 50 | 2556971 | Plastic cloth -left |
Загрузка ...
|
