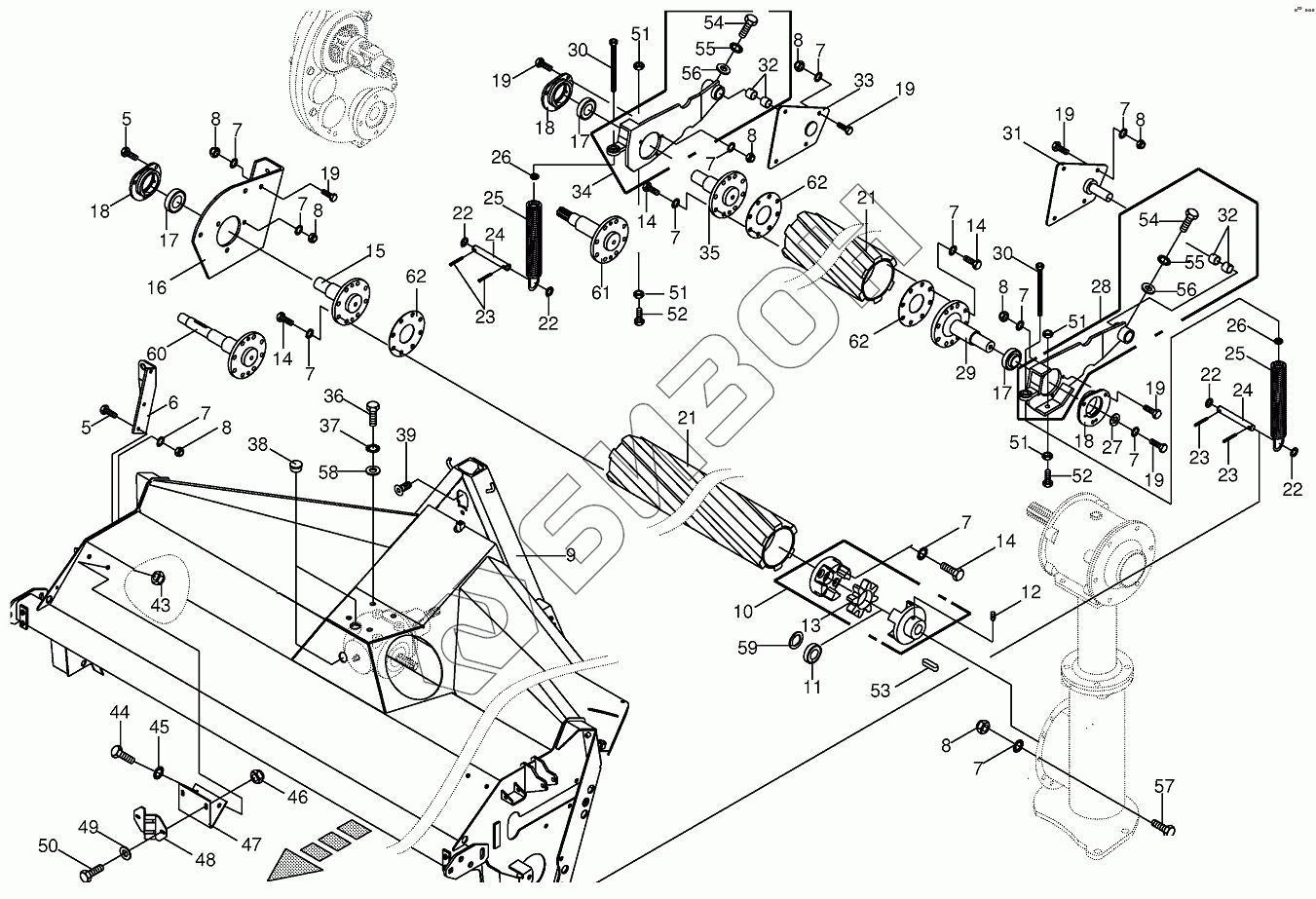

Графический каталог запасных частей к технике: KRONE EC 32CRI. Frame/CRI-Roller
5
5
6
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
9
10
11
12
13
14
14
14
14
15
16
17
17
17
18
18
18
19
19
19
19
19
19
21
21
22
22
22
22
23
23
23
24
24
25
25
26
26
27
28
29
30
30
31
32
32
33
34
35
36
37
38
39
43
44
45
46
47
48
49
50
51
51
51
51
52
52
53
54
54
55
55
56
56
57
58
59
60
61
62
62
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 5 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 6 | 002581722 | Support-right |
Загрузка ...
|
|
| 7 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009087010 | Locknut |
Загрузка ...
|
|
| 9 | 002581079 | Roller conditioner housing |
Загрузка ...
|
|
| 10 | 270011000 | Rotex-clutch |
Загрузка ...
|
|
| 11 | 900001390 | Radial bearing |
Загрузка ...
|
|
| 12 | 009057550 | Threaded pin |
Загрузка ...
|
|
| 13 | 009402181 | Rotex plastic part |
Загрузка ...
|
|
| 14 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 15 | 002581893 | Bearing bolt-Standard |
Загрузка ...
|
|
| 16 | 200302340 | Bearing bracket |
Загрузка ...
|
|
| 17 | 900000600 | Grooved ball bearing |
Загрузка ...
|
|
| 18 | 200302470 | Self-aligning bearing housing |
Загрузка ...
|
|
| 19 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 21 | 200335611 | CRI-Roller |
Загрузка ...
|
|
| 22 | 009105122 | Washer |
Загрузка ...
|
|
| 23 | 009126701 | Roll pin |
Загрузка ...
|
|
| 24 | 001552902 | Pin |
Загрузка ...
|
|
| 25 | 002581670 | Tension spring |
Загрузка ...
|
|
| 26 | 009086200 | Hex nut-low form |
Загрузка ...
|
|
| 27 | 009106431 | Washer |
Загрузка ...
|
|
| 28 | 200301660 | Rocker-incl. bushing |
Загрузка ...
|
|
| 29 | 002581893 | Bearing bolt-Standard |
Загрузка ...
|
|
| 30 | 009003491 | Hex head bolt |
Загрузка ...
|
|
| 31 | 002581620 | Rocker bearing-left |
Загрузка ...
|
|
| 32 | 009349460 | Bearing bush |
Загрузка ...
|
|
| 33 | 002581640 | Rocker bearing-right |
Загрузка ...
|
|
| 34 | 200301670 | Rocker-incl. bushing |
Загрузка ...
|
|
| 35 | 002581893 | Bearing bolt-Standard |
Загрузка ...
|
|
| 36 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 37 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 38 | 009250080 | Sealing plug |
Загрузка ...
|
|
| 39 | 009040060 | Countersunkscrew |
Загрузка ...
|
|
| 43 | 009087580 | Locknut |
Загрузка ...
|
|
| 44 | 009006320 | Hex head bolt |
Загрузка ...
|
|
| 45 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 46 | 009087060 | Locknut |
Загрузка ...
|
|
| 47 | 002541680 | Support |
Загрузка ...
|
|
| 48 | 001466052 | Illumination support-front |
Загрузка ...
|
|
| 49 | 009106030 | Washer |
Загрузка ...
|
|
| 50 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 51 | 009082200 | Hex nut |
Загрузка ...
|
|
| 52 | 009006780 | Hex head bolt |
Загрузка ...
|
|
| 53 | 009150390 | Fit-in key |
Загрузка ...
|
|
| 54 | 009002722 | Hex head bolt |
Загрузка ...
|
|
| 55 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 56 | 009108030 | Shim ring |
Загрузка ...
|
|
| 57 | 009011220 | He head bolt |
Загрузка ...
|
|
| 58 | 009103620 | Washer |
Загрузка ...
|
|
| 59 | 009108651 | Shim ring |
Загрузка ...
|
|
| 60 | 200304650 | Drive spigot -for gearbox 20 030 170 0 |
Загрузка ...
|
|
| 61 | 200301762 | Drive journal -for gearbox 20 030 170 0 |
Загрузка ...
|
|
| 62 | 200144340 | Spacer ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
