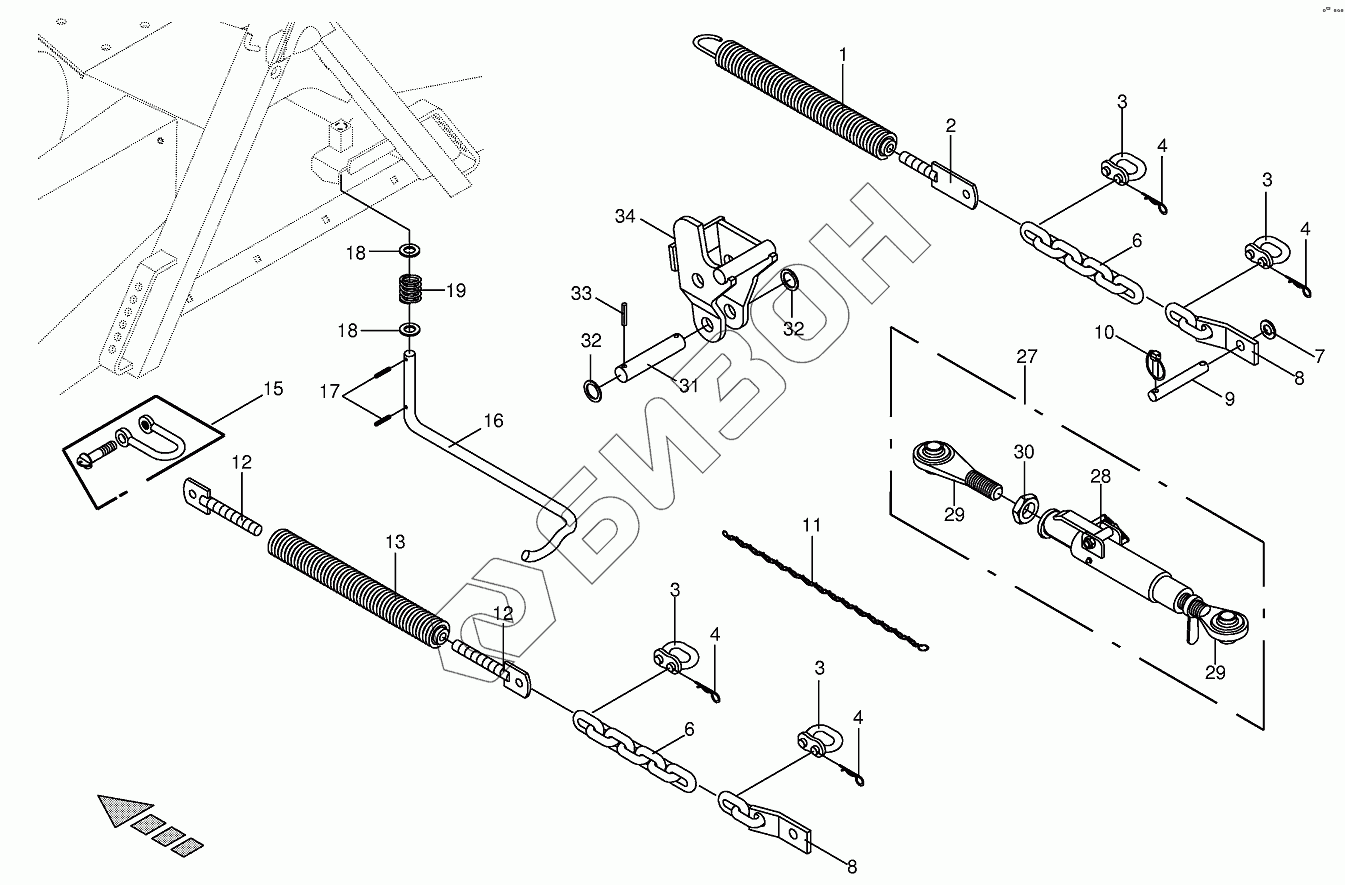

Графический каталог запасных частей к технике: KRONE EC 32CRI. Spring compensation
1
2
3
3
3
3
4
4
4
4
6
6
7
8
8
9
10
11
12
12
13
15
16
17
18
18
19
27
28
29
29
30
31
32
32
33
34
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 001519481 | Tension spring |
Загрузка ...
|
|
| 2 | 001395152 | Adjustable fitting |
Загрузка ...
|
|
| 3 | 900005650 | Connect. link |
Загрузка ...
|
|
| 4 | 009171000 | Spring clip |
Загрузка ...
|
|
| 6 | 009226241 | Steel chain |
Загрузка ...
|
|
| 7 | 009105141 | Washer |
Загрузка ...
|
|
| 8 | 001513244 | Round steel chain with flat steel |
Загрузка ...
|
|
| 9 | 001530890 | Pin |
Загрузка ...
|
|
| 10 | 009170090 | Linch pin |
Загрузка ...
|
|
| 11 | 009226500 | Chain |
Загрузка ...
|
|
| 12 | 002542210 | Adjustable fitting |
Загрузка ...
|
|
| 13 | 002542200 | Tension spring |
Загрузка ...
|
|
| 15 | 009182051 | Shackle |
Загрузка ...
|
|
| 16 | 002580580 | Pto drive shaft support |
Загрузка ...
|
|
| 17 | 009126432 | Roll pin |
Загрузка ...
|
|
| 18 | 009105122 | Washer |
Загрузка ...
|
|
| 19 | 004906070 | Pressure spring |
Загрузка ...
|
|
| 27 | 009232220 | Teelescoping top link-cat. II |
Загрузка ...
|
|
| 28 | 0030283 | Tension spring |
Загрузка ...
|
|
| 29 | 009232240 | Hinged spindle |
Загрузка ...
|
|
| 30 | 009085401 | Hex nut-low form |
Загрузка ...
|
|
| 31 | 001401911 | Lower link pin |
Загрузка ...
|
|
| 32 | 009107021 | Supporting disc |
Загрузка ...
|
|
| 33 | 009126752 | Roll pin |
Загрузка ...
|
|
| 34 | 001401823 | Lower link adapter-left |
Загрузка ...
|
|
| 34 | 001401833 | Lower link adapter-right |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
