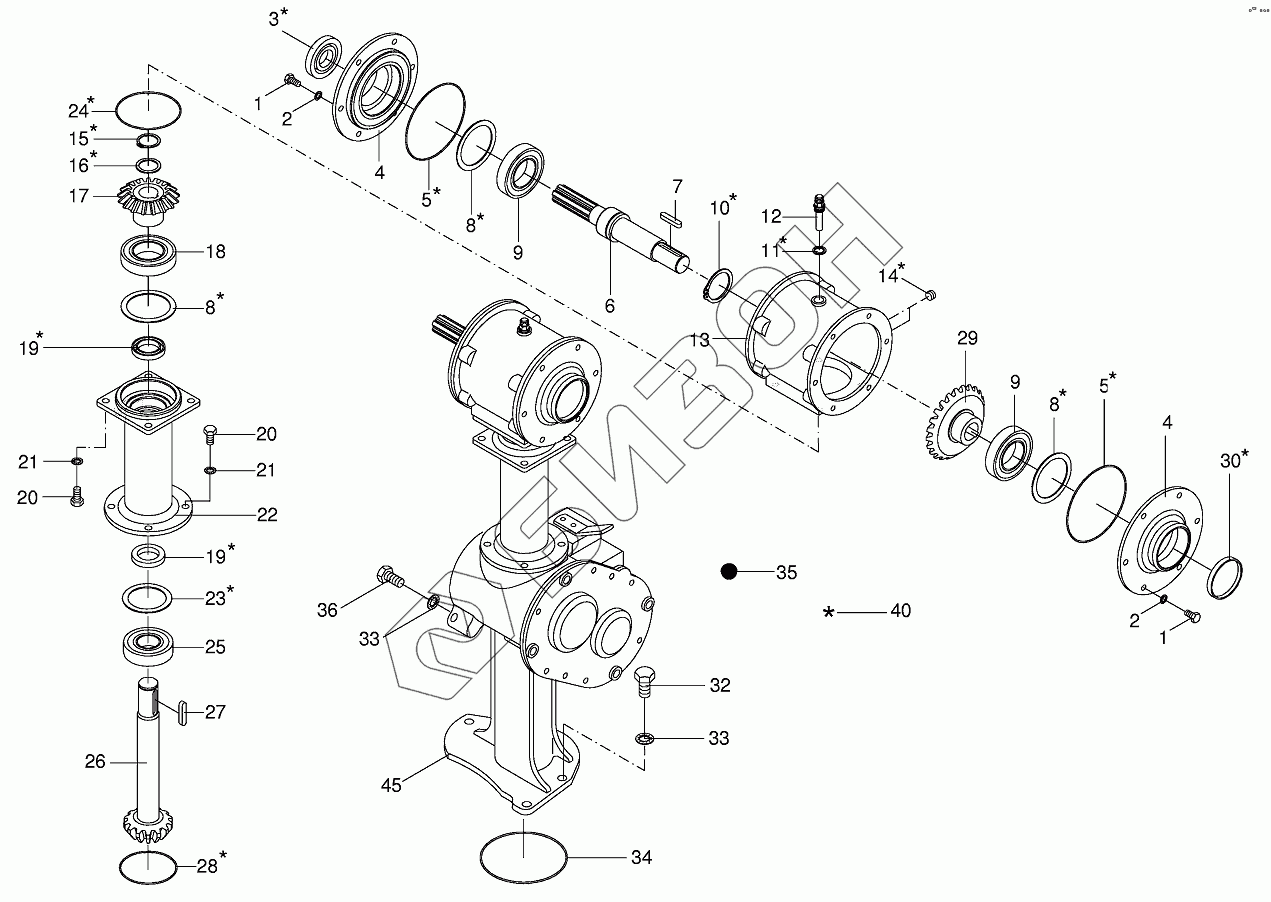

Графический каталог запасных частей к технике: KRONE EC 32CV. Transmission part II (475000-544499)
1
1
2
2
3
4
4
5
5
6
7
8
8
8
8
8
9
9
10
11
12
13
14
15
16
16
16
16
16
16
16
17
18
19
19
20
20
21
21
22
23
23
23
23
23
23
23
24
25
26
27
28
28
28
29
30
32
33
33
34
34
34
35
36
40
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 3 | 009363391 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 4 | 002561170 | Gearbox cover |
Загрузка ...
|
|
| 5 | 009365680 | O-ring |
Загрузка ...
|
|
| 6 | 002561163 | Drive shaft |
Загрузка ...
|
|
| 7 | 009150010 | Fit-in key |
Загрузка ...
|
|
| 8 | 009109920 | Shim ring |
Загрузка ...
|
|
| 8 | 009109930 | Shim ring |
Загрузка ...
|
|
| 9 | 009301410 | Grooved ball bearing |
Загрузка ...
|
|
| 10 | 009115571 | Circlip |
Загрузка ...
|
|
| 11 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 12 | 009198290 | Breather |
Загрузка ...
|
|
| 13 | 002561150 | Housing |
Загрузка ...
|
|
| 14 | 009060401 | Screw plug |
Загрузка ...
|
|
| 15 | 009115410 | Circlip |
Загрузка ...
|
|
| 16 | 009111300 | Shim ring |
Загрузка ...
|
|
| 16 | 009111320 | Shim ring |
Загрузка ...
|
|
| 16 | 009111340 | Shim ring |
Загрузка ...
|
|
| 16 | 009111361 | Shim ring |
Загрузка ...
|
|
| 17 | 002561190 | Bevel wheel |
Загрузка ...
|
|
| 18 | 009305410 | Grooved ball bearing |
Загрузка ...
|
|
| 19 | 009363521 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 20 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 22 | 002551620 | Intermediate housing |
Загрузка ...
|
|
| 23 | 009109700 | Shim ring |
Загрузка ...
|
|
| 23 | 009109720 | Shim ring |
Загрузка ...
|
|
| 23 | 009109730 | Shim ring |
Загрузка ...
|
|
| 23 | 009109740 | Shim ring |
Загрузка ...
|
|
| 24 | 009375860 | O-ring |
Загрузка ...
|
|
| 25 | 009305680 | Grooved ball bearing |
Загрузка ...
|
|
| 26 | 002561900 | Pinion shaft |
Загрузка ...
|
|
| 27 | 009151270 | Fit-in key |
Загрузка ...
|
|
| 28 | 009375640 | O-ring |
Загрузка ...
|
|
| 28 | 009375810 | O-ring |
Загрузка ...
|
|
| 29 | 002561180 | Crown wheel |
Загрузка ...
|
|
| 30 | 009252052 | Sealing cap |
Загрузка ...
|
|
| 32 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 34 | 009365680 | O-ring |
Загрузка ...
|
|
| 34 | 009375680 | O-ring |
Загрузка ...
|
|
| 35 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 36 | 009006730 | Hex head bolt |
Загрузка ...
|
|
| 40 | 002560161 | Repair kit-incl. |
Загрузка ...
|
|
| 45 | 002551615 | Indexing gear-cpl. |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
