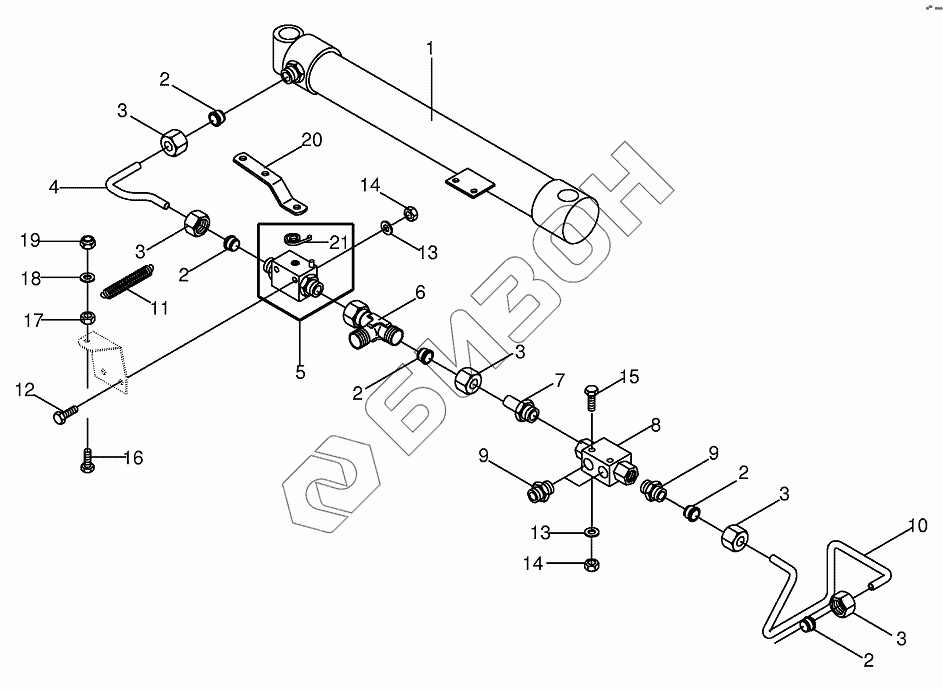

Графический каталог запасных частей к технике: KRONE EC 360/400. Hydraulic cylinder
1
2
2
2
2
2
3
3
3
3
3
4
5
6
7
8
9
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009188160 | 009188160 | Sealing set |
Загрузка ...
|
|
| 1 | 009185380 | Hydraulic cylinder |
Загрузка ...
|
|
| 2 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 3 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 4 | 009193400 | Hydraulic line |
Загрузка ...
|
|
| 5 | 009197510 | Ball cock |
Загрузка ...
|
|
| 6 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 7 | 009193390 | Male connector |
Загрузка ...
|
|
| 8 | 009193430 | Double lock-up valve unit |
Загрузка ...
|
|
| 9 | 009199181 | Male connector |
Загрузка ...
|
|
| 10 | 009193410 | Hydraulic line |
Загрузка ...
|
|
| 11 | 009193450 | Tension spring |
Загрузка ...
|
|
| 12 | 009010342 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009104111 | Washer |
Загрузка ...
|
|
| 14 | 009082080 | Hex nut |
Загрузка ...
|
|
| 15 | 009014111 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009082100 | Hex nut |
Загрузка ...
|
|
| 18 | 009104130 | Washer |
Загрузка ...
|
|
| 19 | 009087060 | Locknut |
Загрузка ...
|
|
| 20 | 009193670 | Hand lever |
Загрузка ...
|
|
| 21 | 009208910 | Spring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
