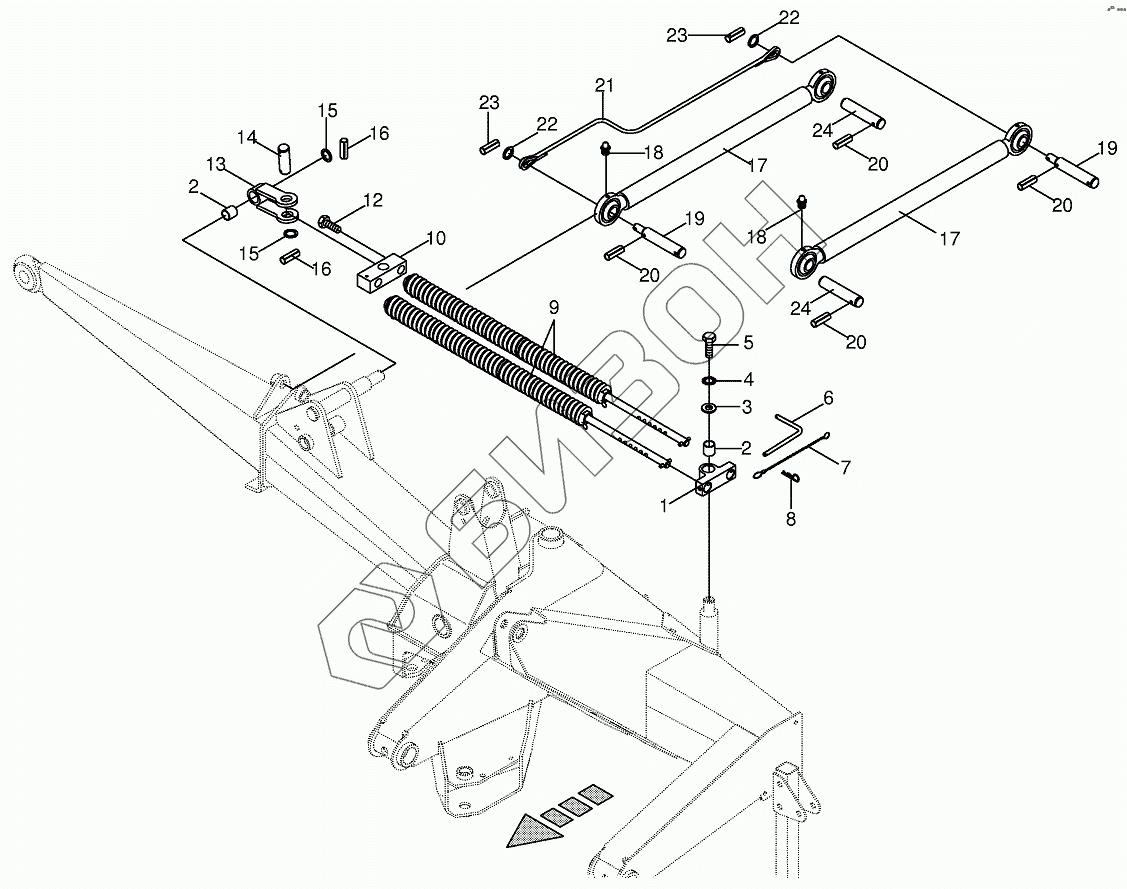

Графический каталог запасных частей к технике: KRONE EC 360/400. Spring compensation/Upper link
1
2
2
3
4
5
6
7
8
9
10
12
13
14
15
15
16
16
17
17
18
18
19
19
20
20
20
20
21
22
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002544060 | Spring support-incl. bushing |
Загрузка ...
|
|
| 2 | 009349010 | Bearing bush |
Загрузка ...
|
|
| 3 | 009106431 | Washer |
Загрузка ...
|
|
| 4 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 6 | 002544020 | Locking pin |
Загрузка ...
|
|
| 7 | 009226512 | Chain |
Загрузка ...
|
|
| 8 | 009171041 | Spring clip |
Загрузка ...
|
|
| 9 | 002543620 | Tension spring |
Загрузка ...
|
|
| 10 | 002544030 | Bearing |
Загрузка ...
|
|
| 12 | 009012351 | Hex head bolt |
Загрузка ...
|
|
| 13 | 002544050 | Support-incl. bushing |
Загрузка ...
|
|
| 14 | 002544100 | Pin |
Загрузка ...
|
|
| 15 | 009105152 | Washer |
Загрузка ...
|
|
| 16 | 009126721 | Roll pin |
Загрузка ...
|
|
| 17 | 002531621 | Upper link-incl. grease nipple |
Загрузка ...
|
|
| 18 | 009191080 | Grease niple |
Загрузка ...
|
|
| 19 | 002531821 | Pin |
Загрузка ...
|
|
| 20 | 009127142 | Roll pin |
Загрузка ...
|
|
| 21 | 002531891 | Chain haulage |
Загрузка ...
|
|
| 22 | 009103270 | Washer |
Загрузка ...
|
|
| 23 | 009126701 | Roll pin |
Загрузка ...
|
|
| 24 | 002553040 | Pin |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
