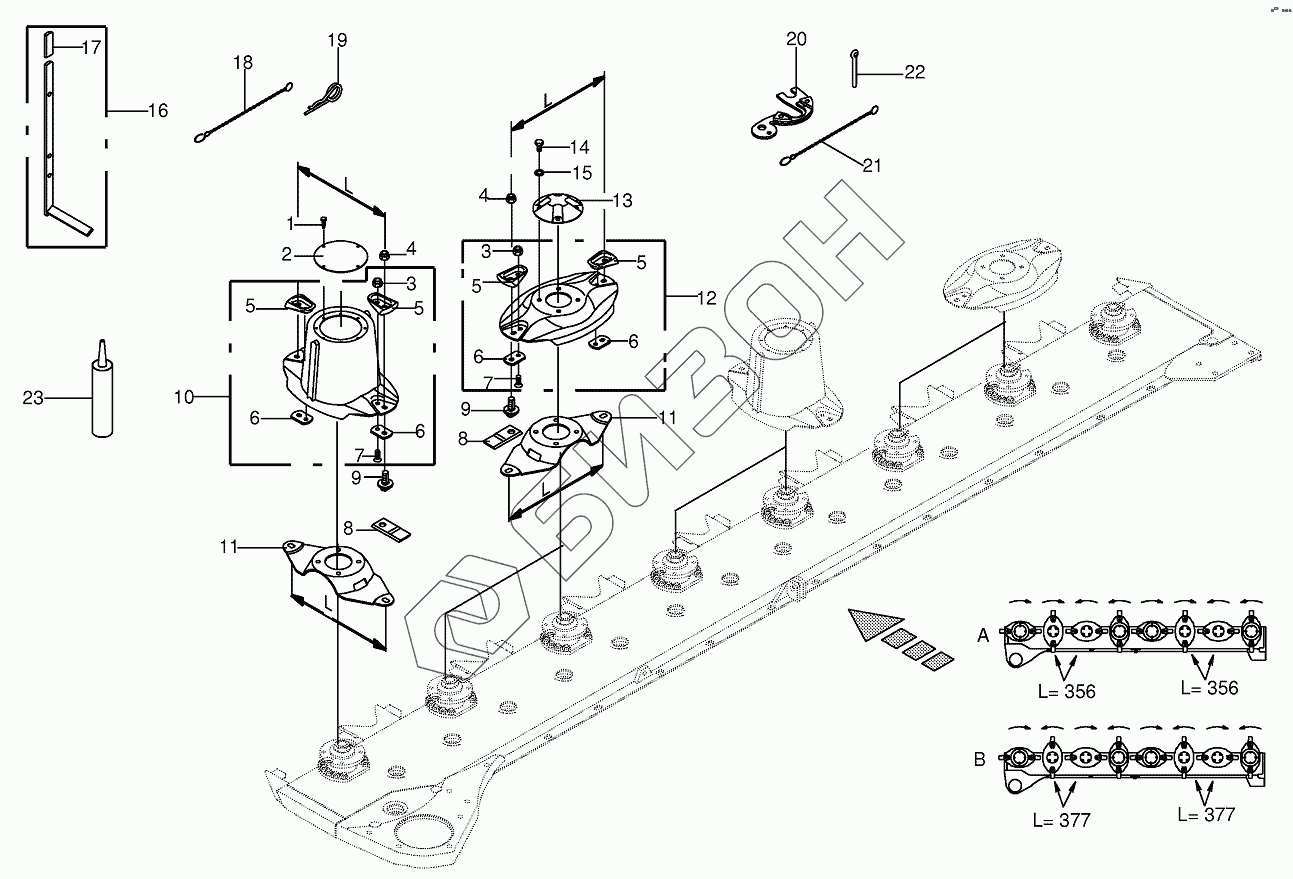

Графический каталог запасных частей к технике: KRONE EC 360/400. Blade quick coupler
1
2
3
3
4
4
5
5
5
5
6
6
6
6
7
7
8
8
8
9
9
10
11
11
11
11
11
12
12
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009069490 | Self-tapping screw |
Загрузка ...
|
|
| 2 | 002530521 | Cover |
Загрузка ...
|
|
| 3 | 009087580 | Locknut |
Загрузка ...
|
|
| 4 | 009080560 | Self-locking nut |
Загрузка ...
|
|
| 5 | 002537431 | Guard |
Загрузка ...
|
|
| 6 | 002530423 | Knife support |
Загрузка ...
|
|
| 7 | 009040453 | Countersunkscrew |
Загрузка ...
|
|
| 8 | 001398883 | Knife-left |
Загрузка ...
|
|
| 8 | 001398893 | Knife-right |
Загрузка ...
|
|
| 9 | 002537450 | Mower pin |
Загрузка ...
|
|
| 10 | 002535322 | Mower drum |
Загрузка ...
|
|
| 11 | 200310630 | Mower drum |
Загрузка ...
|
|
| 11 | 200361690 | Blade carrier L=356 with edge |
Загрузка ...
|
|
| 11 | 200361700 | Blade carrier L=377 with edge-B |
Загрузка ...
|
|
| 11 | 200361690 | Blade carrier L=356 with edge |
Загрузка ...
|
|
| 12 | 200310620 | Mower disc |
Загрузка ...
|
|
| 12 | 200310620 | Mower disc |
Загрузка ...
|
|
| 12 | 002535312 | Mower disc |
Загрузка ...
|
|
| 12 | 200310610 | Mower disc-B |
Загрузка ...
|
|
| 12 | 002535302 | Mower disc |
Загрузка ...
|
|
| 12 | 002535312 | Mower disc |
Загрузка ...
|
|
| 13 | 002530470 | Cover |
Загрузка ...
|
|
| 14 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 16 | 002535180 | Special key for blades |
Загрузка ...
|
|
| 17 | 009250160 | Handle |
Загрузка ...
|
|
| 18 | 009226512 | Chain |
Загрузка ...
|
|
| 19 | 009171041 | Spring clip |
Загрузка ...
|
|
| 20 | 200310070 | Gauge |
Загрузка ...
|
|
| 21 | 900003380 | Chain |
Загрузка ...
|
|
| 22 | 009120661 | Cotter pin |
Загрузка ...
|
|
| 23 | 009402360 | Sealant-silicone-free |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
