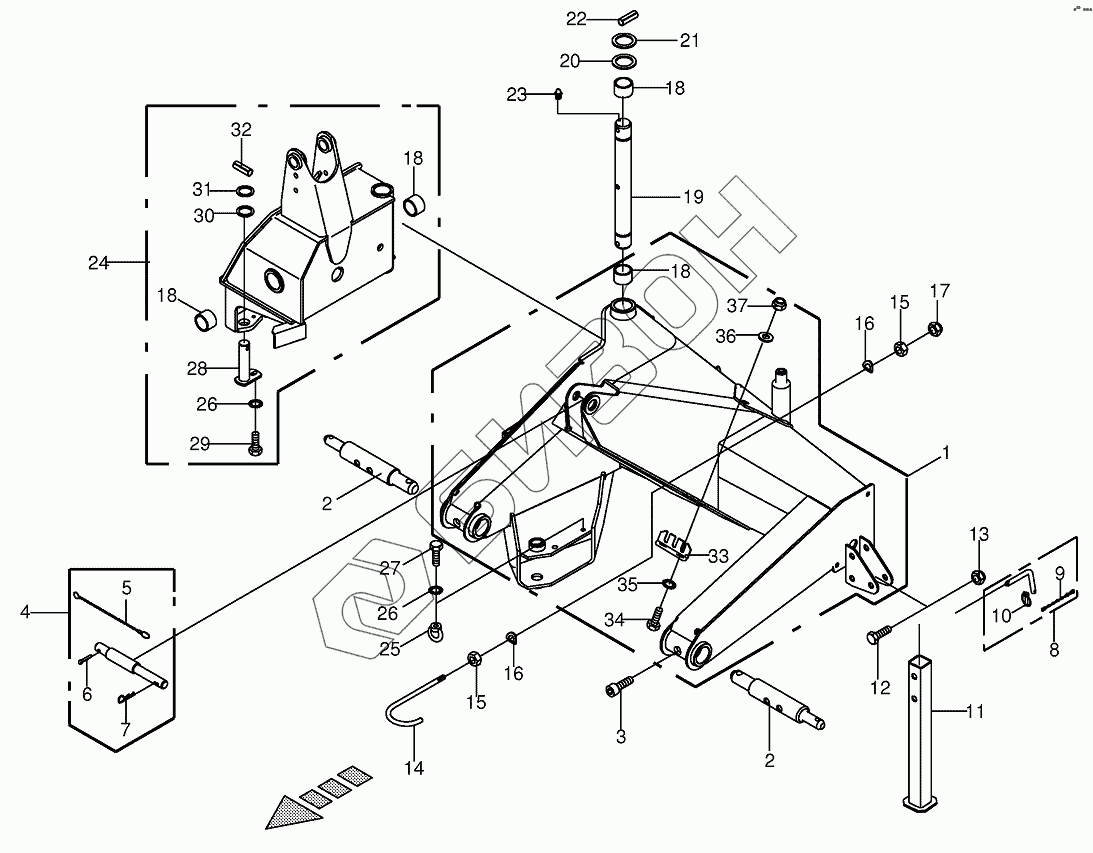

Графический каталог запасных частей к технике: KRONE EC 360/400. Headstock
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
18
18
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002543892 | Headstock |
Загрузка ...
|
|
| 2 | 002538580 | Lower link pin-cat. III |
Загрузка ...
|
|
| 3 | 009032051 | Allen screw |
Загрузка ...
|
|
| 4 | 005142442 | Top link pin-cat. II + III |
Загрузка ...
|
|
| 5 | 009226500 | Chain |
Загрузка ...
|
|
| 6 | 009120891 | Cotter pin |
Загрузка ...
|
|
| 7 | 009171041 | Spring clip |
Загрузка ...
|
|
| 8 | 002591342 | Locking pin-cpl. |
Загрузка ...
|
|
| 9 | 009226512 | Chain |
Загрузка ...
|
|
| 10 | 009170041 | Linch pin |
Загрузка ...
|
|
| 11 | 002544491 | Jack stand |
Загрузка ...
|
|
| 12 | 009011371 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009087190 | Locknut |
Загрузка ...
|
|
| 14 | 002538512 | Pto drive shaft support |
Загрузка ...
|
|
| 15 | 009082150 | Hex nut |
Загрузка ...
|
|
| 16 | 009099221 | Belleville spring |
Загрузка ...
|
|
| 17 | 009087010 | Locknut |
Загрузка ...
|
|
| 18 | 009349540 | Bearing bush |
Загрузка ...
|
|
| 19 | 002590292 | Hinge pin |
Загрузка ...
|
|
| 20 | 009108990 | Shim ring |
Загрузка ...
|
|
| 21 | 009107321 | Supporting disc |
Загрузка ...
|
|
| 22 | 009125003 | Roll pin |
Загрузка ...
|
|
| 23 | 009191050 | Grease niple |
Загрузка ...
|
|
| 24 | 002543881 | Swivel bearing-cpl. |
Загрузка ...
|
|
| 25 | 009095020 | Lifting eye nut |
Загрузка ...
|
|
| 26 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 27 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 28 | 002511722 | Pin |
Загрузка ...
|
|
| 29 | 009008171 | Hex head bolt |
Загрузка ...
|
|
| 30 | 009108641 | Shim ring |
Загрузка ...
|
|
| 31 | 009105152 | Washer |
Загрузка ...
|
|
| 32 | 009127162 | Roll pin |
Загрузка ...
|
|
| 33 | 200301900 | Support |
Загрузка ...
|
|
| 34 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 35 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 36 | 009106030 | Washer |
Загрузка ...
|
|
| 37 | 009087060 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
