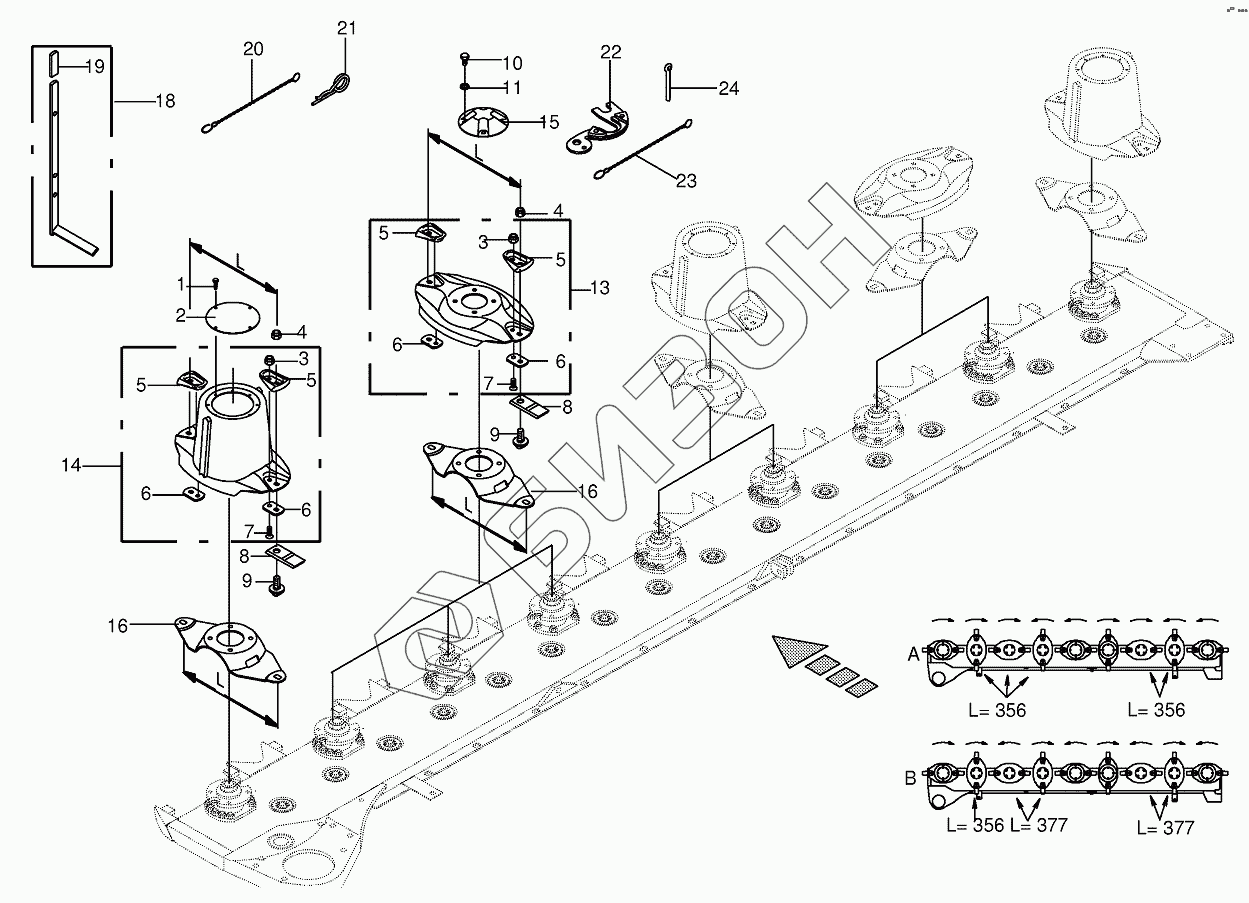

Графический каталог запасных частей к технике: KRONE EC 360/400. Blade quick coupler

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
4
5
5
5
5
5
6
6
6
6
7
7
8
8
8
9
9
9
10
11
13
13
13
14
15
16
16
16
16
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали Цена
009080560 009080560 Self-locking nut
Загрузка ...
1 009069490 Self-tapping screw
Загрузка ...
2 002530521 Cover
Загрузка ...
3 009087580 Locknut
Загрузка ...
4 009087010 Locknut
Загрузка ...
5 002535432 Guard
Загрузка ...
5 002537430 Guard
Загрузка ...
6 002530423 Knife support
Загрузка ...
7 009040453 Countersunkscrew
Загрузка ...
8 001398883 Knife-left
Загрузка ...
8 001398893 Knife-right
Загрузка ...
9 002531083 Mower pin
Загрузка ...
9 002537450 Mower pin
Загрузка ...
10 009006370 Hex head bolt
Загрузка ...
11 009099091 Detent edged washer
Загрузка ...
13 002535312 Mower disc
Загрузка ...
13 002535312 Mower disc
Загрузка ...
13 002535302 Mower disc
Загрузка ...
14 002535322 Mower drum
Загрузка ...
15 002530470 Cover
Загрузка ...
16 002530455 Knife support-dmAdm
Загрузка ...
16 002530465 Knife support-dmBdm
Загрузка ...
16 002530455 Knife support-dmAdm
Загрузка ...
18 002535180 Special key for blades
Загрузка ...
19 009250160 Handle
Загрузка ...
20 009226512 Chain
Загрузка ...
21 009171041 Spring clip
Загрузка ...
22 200310070 Gauge
Загрузка ...
23 900003380 Chain
Загрузка ...
24 009120661 Cotter pin
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
