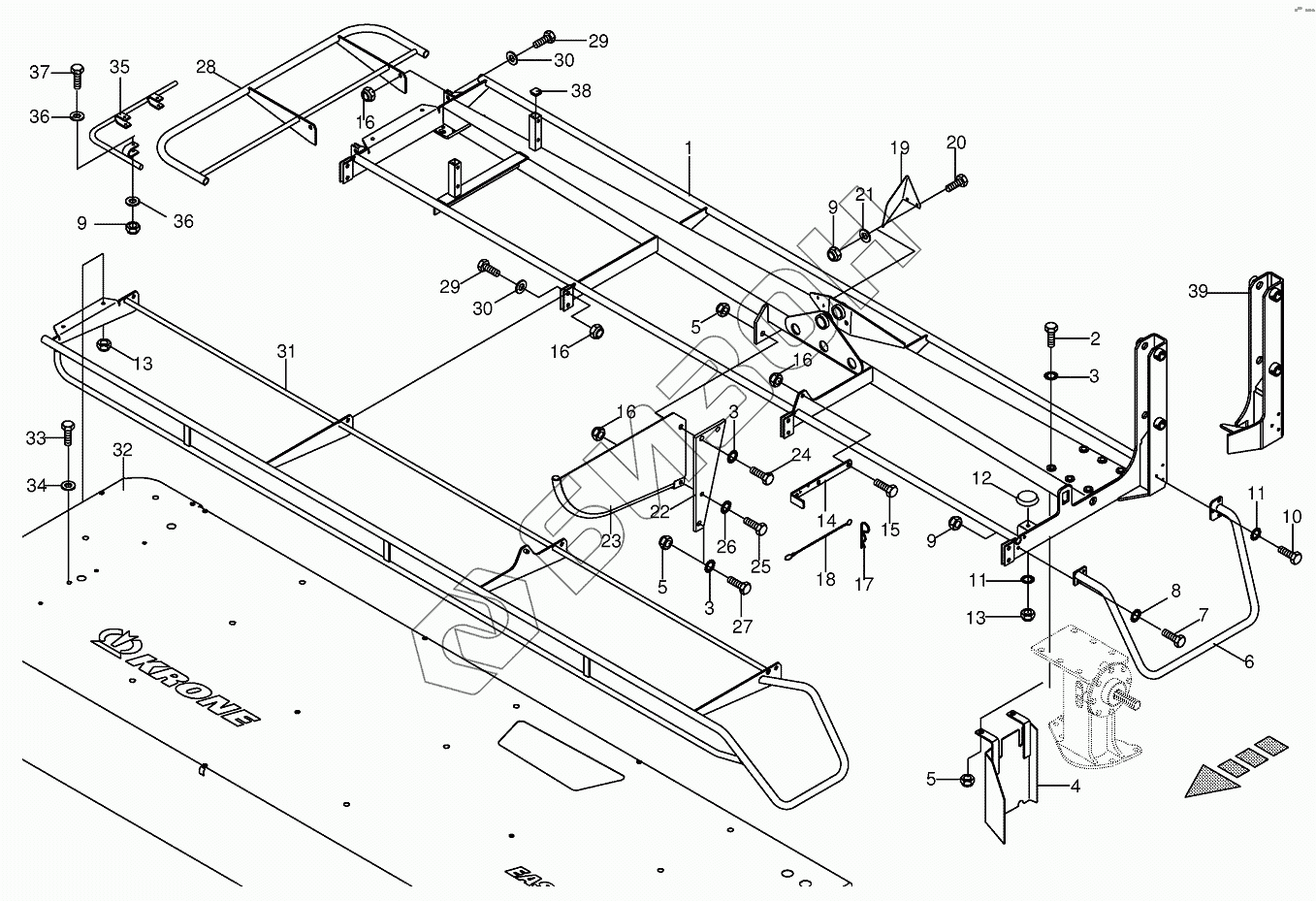

Графический каталог запасных частей к технике: KRONE EC 360/400. Frame/Guard cpl.
1
1
2
3
3
3
4
4
5
5
5
6
7
8
9
9
9
10
11
11
12
13
13
14
15
16
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
32
32
32
33
34
35
36
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002544202 | Supporting frame |
Загрузка ...
|
|
| 1 | 002544502 | Supporting frame |
Загрузка ...
|
|
| 2 | 009014910 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 4 | 002535740 | Baffle-left |
Загрузка ...
|
|
| 4 | 002536901 | Baffle-left |
Загрузка ...
|
|
| 5 | 009087161 | Locknut |
Загрузка ...
|
|
| 6 | 002535921 | Protective tube |
Загрузка ...
|
|
| 7 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 9 | 009087060 | Locknut |
Загрузка ...
|
|
| 10 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009242601 | Rubber pad |
Загрузка ...
|
|
| 13 | 009087580 | Locknut |
Загрузка ...
|
|
| 14 | 002536802 | Adjusting lever |
Загрузка ...
|
|
| 15 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009087010 | Locknut |
Загрузка ...
|
|
| 17 | 009171041 | Spring clip |
Загрузка ...
|
|
| 18 | 009226230 | Chain |
Загрузка ...
|
|
| 19 | 002534650 | Decal support |
Загрузка ...
|
|
| 20 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009104130 | Washer |
Загрузка ...
|
|
| 22 | 002542950 | Strut |
Загрузка ...
|
|
| 23 | 002542980 | Swath divider |
Загрузка ...
|
|
| 24 | 009006770 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009003041 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 27 | 009006780 | Hex head bolt |
Загрузка ...
|
|
| 28 | 002530852 | Guard-right |
Загрузка ...
|
|
| 29 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 30 | 009105061 | Washer |
Загрузка ...
|
|
| 31 | 002544580 | Protecting frame |
Загрузка ...
|
|
| 31 | 002544310 | Protecting frame |
Загрузка ...
|
|
| 32 | 002544650 | Plastic cloth |
Загрузка ...
|
|
| 32 | 002545381 | Plastic cloth |
Загрузка ...
|
|
| 32 | 002544350 | Plastic cloth |
Загрузка ...
|
|
| 32 | 002545481 | Plastic cloth |
Загрузка ...
|
|
| 33 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 34 | 009106391 | Washer |
Загрузка ...
|
|
| 35 | 002536951 | Tube bow-right |
Загрузка ...
|
|
| 36 | 009106030 | Washer |
Загрузка ...
|
|
| 37 | 009014230 | Hex head bolt |
Загрузка ...
|
|
| 38 | 009249010 | Plug |
Загрузка ...
|
|
| 39 | 200378210 | Weld-on lug holder for susp. arm right |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
