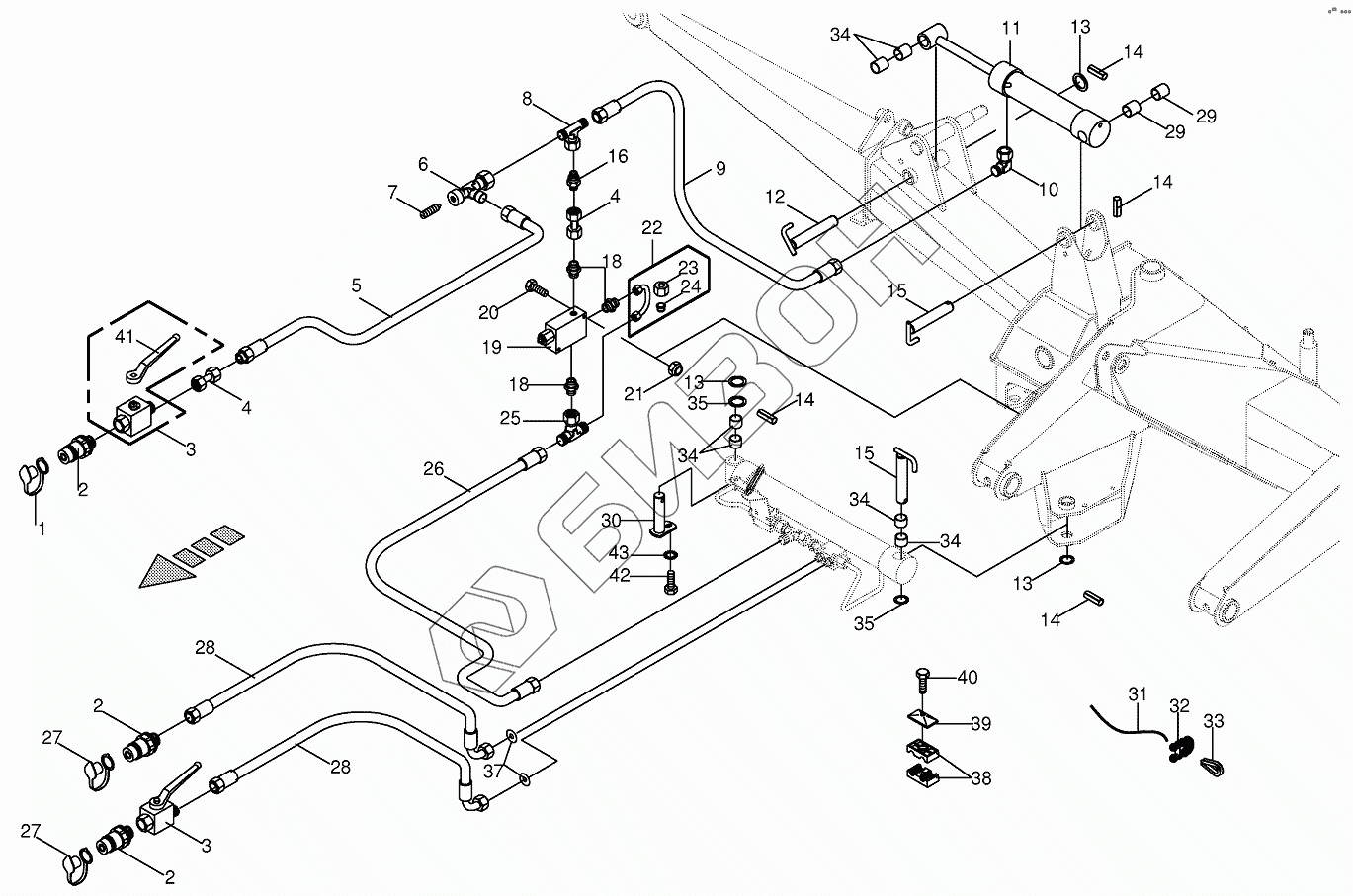

Графический каталог запасных частей к технике: KRONE EC 360/400. Hydraulics cpl.
1
2
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
13
13
14
14
14
14
15
15
16
18
18
19
20
21
22
23
24
25
26
27
27
28
28
29
29
30
30
31
32
33
34
34
34
34
35
35
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009187940 | 009187940 | Sealing set |
Загрузка ...
|
|
| 009193760 | 009193760 | Collar nut |
Загрузка ...
|
|
| 1 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 2 | 009211450 | Connector plug |
Загрузка ...
|
|
| 3 | 009196030 | Ball cock |
Загрузка ...
|
|
| 4 | 002307430 | Double nipple |
Загрузка ...
|
|
| 5 | 009210301 | High pressure hose line |
Загрузка ...
|
|
| 6 | 009212340 | Adjustable restrictor |
Загрузка ...
|
|
| 7 | 009199510 | Adjusting screw |
Загрузка ...
|
|
| 8 | 009210771 | T-connector |
Загрузка ...
|
|
| 9 | 009210161 | High pressure hose line |
Загрузка ...
|
|
| 10 | 009210671 | Angle lug |
Загрузка ...
|
|
| 11 | 009185110 | Hydraulic cylinder |
Загрузка ...
|
|
| 12 | 002544460 | Pin |
Загрузка ...
|
|
| 13 | 009105152 | Washer |
Загрузка ...
|
|
| 14 | 009127162 | Roll pin |
Загрузка ...
|
|
| 15 | 002544830 | Pin |
Загрузка ...
|
|
| 16 | 009211480 | Non-return valve |
Загрузка ...
|
|
| 18 | 009199181 | Male connector |
Загрузка ...
|
|
| 19 | 009193260 | Storage charging valve |
Загрузка ...
|
|
| 20 | 009014111 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009087041 | Locknut |
Загрузка ...
|
|
| 22 | 002543991 | Hydraulic line-incl. nozzle disc |
Загрузка ...
|
|
| 23 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 24 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 25 | 009210771 | T-connector |
Загрузка ...
|
|
| 26 | 009210121 | High pressure hose line |
Загрузка ...
|
|
| 27 | 009212631 | Dust cap-blue |
Загрузка ...
|
|
| 28 | 009209890 | High pressure hose line |
Загрузка ...
|
|
| 29 | 009349200 | Bearing bush |
Загрузка ...
|
|
| 30 | 002543910 | Pin |
Загрузка ...
|
|
| 30 | 002511722 | Pin |
Загрузка ...
|
|
| 31 | 001444152 | Plastic cable |
Загрузка ...
|
|
| 32 | 009176020 | Wire rope clamp |
Загрузка ...
|
|
| 33 | 009175060 | Grommet thimble |
Загрузка ...
|
|
| 34 | 009353500 | Bearing bush |
Загрузка ...
|
|
| 35 | 009108641 | Shim ring |
Загрузка ...
|
|
| 37 | 003320143 | Throttling disc |
Загрузка ...
|
|
| 38 | 009251550 | Tube clamp-2 halves |
Загрузка ...
|
|
| 39 | 009251340 | Cover plate |
Загрузка ...
|
|
| 40 | 009010421 | Hex head bolt |
Загрузка ...
|
|
| 41 | 009211230 | Hand lever |
Загрузка ...
|
|
| 42 | 009008171 | Hex head bolt |
Загрузка ...
|
|
| 43 | 009099091 | Detent edged washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
