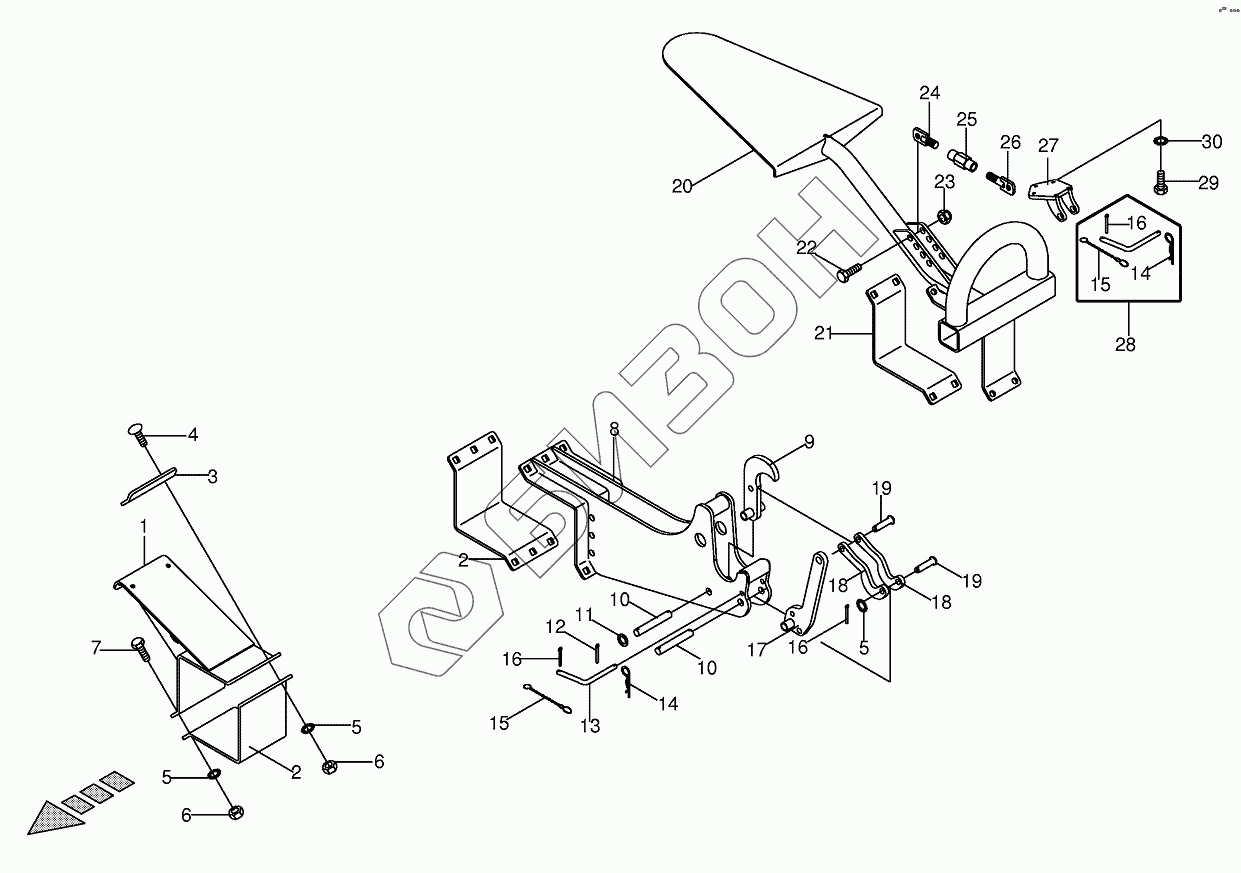

Графический каталог запасных частей к технике: KRONE EC-9000. Крепление
1
2
2
3
4
5
5
5
6
6
7
8
9
10
10
11
12
13
14
14
15
15
16
16
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003532000 | Plating skid |
Загрузка ...
|
|
| 2 | 003532010 | Square pipe sleeve |
Загрузка ...
|
|
| 3 | 003532580 | Screw-on plate |
Загрузка ...
|
|
| 4 | 009047230 | Coach bolt |
Загрузка ...
|
|
| 5 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009082200 | Hex nut |
Загрузка ...
|
|
| 7 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 8 | 003532050 | Retainer frame |
Загрузка ...
|
|
| 9 | 003532250 | Latch hook |
Загрузка ...
|
|
| 10 | 009163080 | Pin |
Загрузка ...
|
|
| 11 | 009105122 | Washer |
Загрузка ...
|
|
| 12 | 009120891 | Cotter pin |
Загрузка ...
|
|
| 13 | 001542360 | Locking pin |
Загрузка ...
|
|
| 14 | 009171030 | Spring clip |
Загрузка ...
|
|
| 15 | 002743392 | Chain |
Загрузка ...
|
|
| 16 | 009120671 | Cotter pin |
Загрузка ...
|
|
| 17 | 003532200 | Locking lever |
Загрузка ...
|
|
| 18 | 003532520 | Idle lever |
Загрузка ...
|
|
| 19 | 009160210 | Pin |
Загрузка ...
|
|
| 20 | 003532100 | Centre pointer |
Загрузка ...
|
|
| 21 | 003532110 | Square pipe sleeve |
Загрузка ...
|
|
| 22 | 009011371 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009087161 | Locknut |
Загрузка ...
|
|
| 24 | 200911290 | Threaded rod-left |
Загрузка ...
|
|
| 25 | 001469831 | Spanner nut |
Загрузка ...
|
|
| 26 | 200911300 | Threaded rod-right |
Загрузка ...
|
|
| 27 | 003532400 | Turnbuckle eyelet |
Загрузка ...
|
|
| 28 | 005111360 | Locking pin-cpl. |
Загрузка ...
|
|
| 29 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 30 | 009099091 | Detent edged washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
