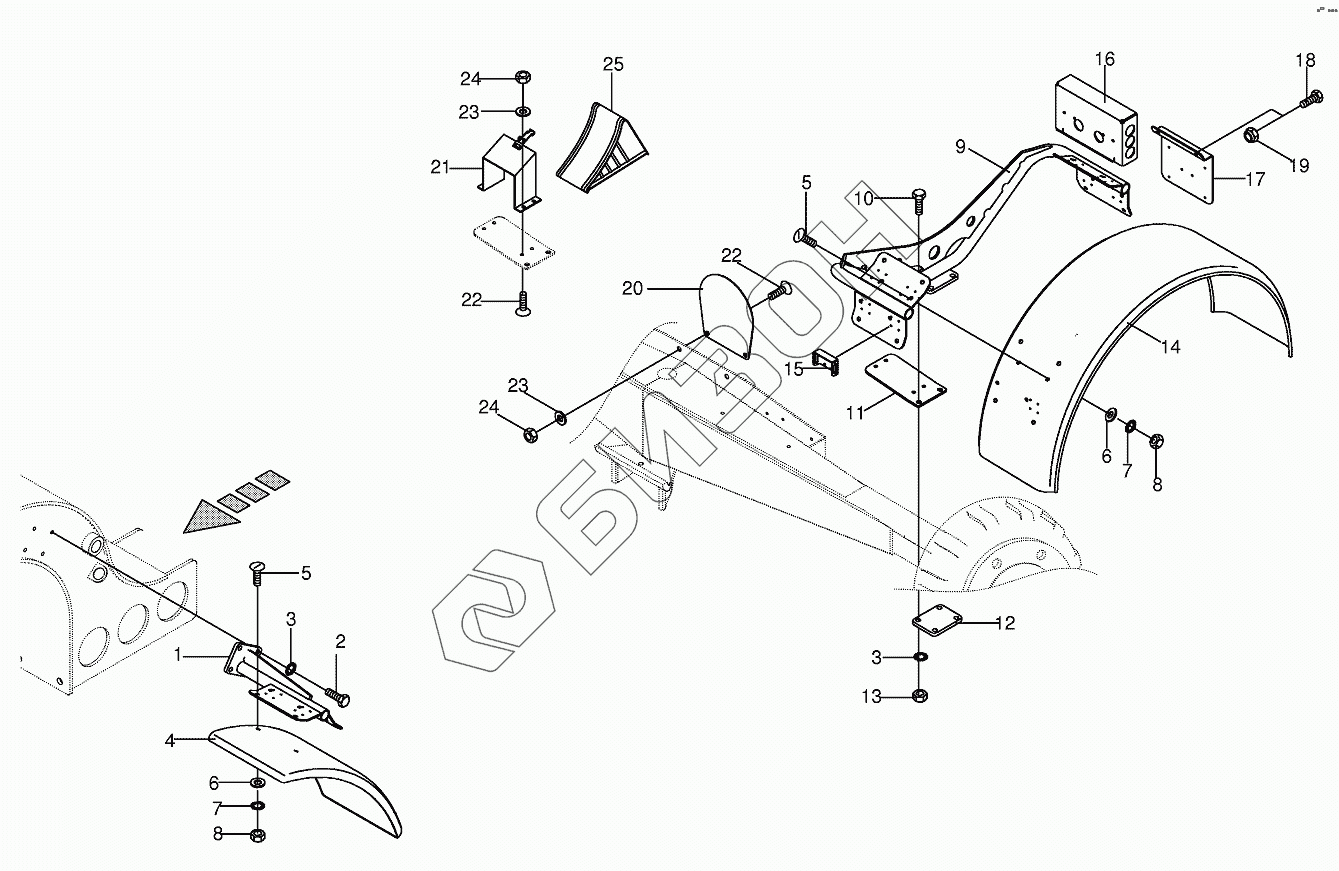

Графический каталог запасных частей к технике: KRONE EC-9000. Крыло
1
2
3
3
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003532450 | Wing holder-front |
Загрузка ...
|
|
| 2 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 4 | 002335730 | Mudguard-short |
Загрузка ...
|
|
| 5 | 009052521 | Coach bolt |
Загрузка ...
|
|
| 6 | 009106391 | Washer |
Загрузка ...
|
|
| 7 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009082120 | Hex nut |
Загрузка ...
|
|
| 9 | 003532350 | Wing holder-back |
Загрузка ...
|
|
| 10 | 009014631 | Hex head bolt |
Загрузка ...
|
|
| 11 | 003532620 | Plate |
Загрузка ...
|
|
| 12 | 003532360 | Mounting plate |
Загрузка ...
|
|
| 13 | 009082150 | Hex nut |
Загрузка ...
|
|
| 14 | 002335720 | Mudguard-back |
Загрузка ...
|
|
| 15 | 003532630 | Guard plate-side light |
Загрузка ...
|
|
| 16 | 003532560 | Support plate-Rear light |
Загрузка ...
|
|
| 17 | 003532650 | Warning panel |
Загрузка ...
|
|
| 18 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009087580 | Locknut |
Загрузка ...
|
|
| 20 | 003532640 | Plate for tag |
Загрузка ...
|
|
| 21 | 009400070 | Bracket for wedge |
Загрузка ...
|
|
| 22 | 009052311 | Coach bolt |
Загрузка ...
|
|
| 23 | 009104130 | Washer |
Загрузка ...
|
|
| 24 | 009082100 | Hex nut |
Загрузка ...
|
|
| 25 | 009400060 | Wheel chock |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
