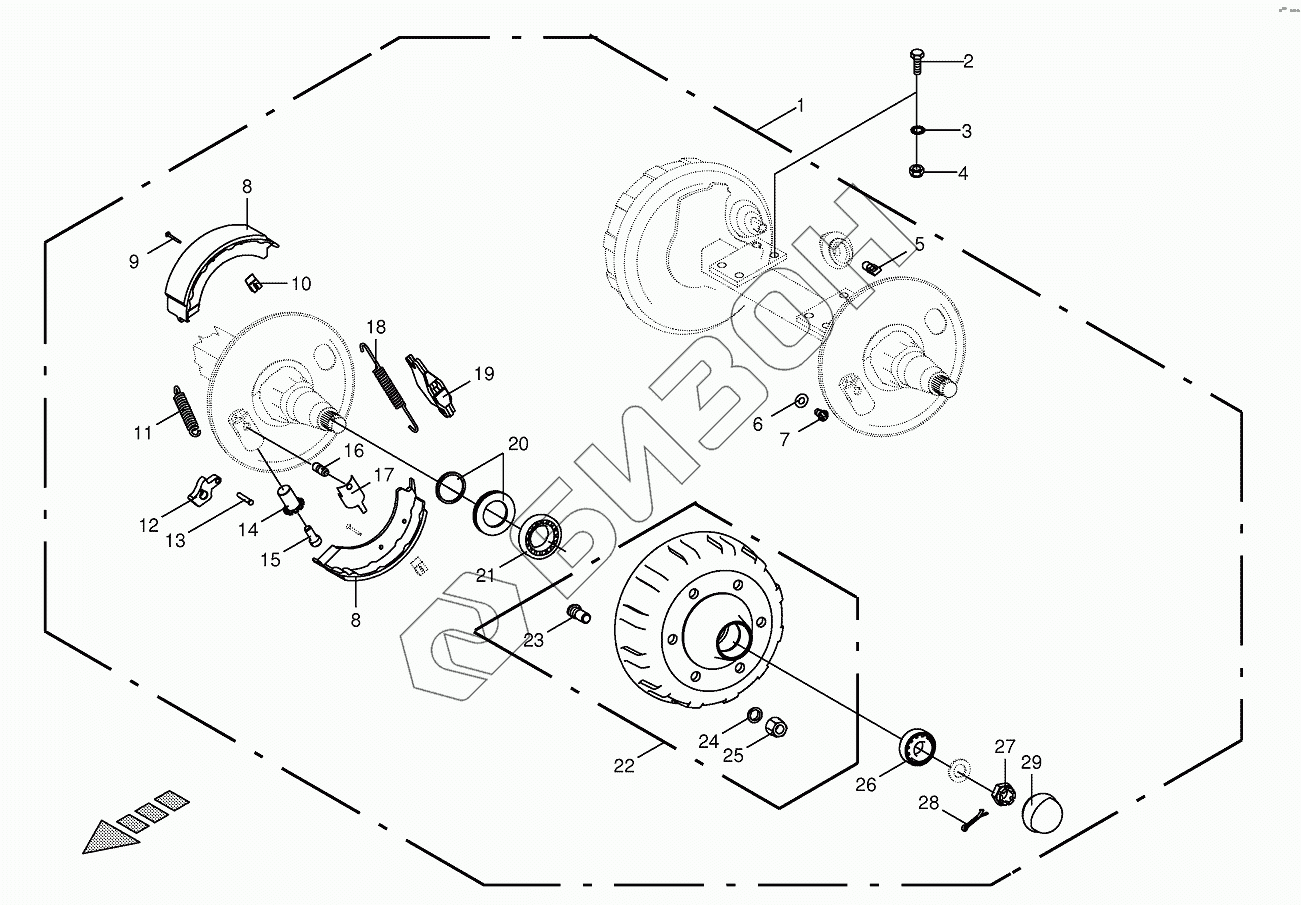

Графический каталог запасных частей к технике: KRONE EC-9000. Тормозная ось спереди
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009506220 | Brake axle-cpl. |
Загрузка ...
|
|
| 2 | 009006770 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009087161 | Locknut |
Загрузка ...
|
|
| 5 | 270030080 | Tensile proving ring |
Загрузка ...
|
|
| 6 | 009528190 | Protection |
Загрузка ...
|
|
| 7 | 009528200 | Adjusting bolt |
Загрузка ...
|
|
| 8 | 009528160 | Brake shoe |
Загрузка ...
|
|
| 9 | 009528240 | Roll pin |
Загрузка ...
|
|
| 10 | 009528270 | Clambing spring |
Загрузка ...
|
|
| 11 | 009528300 | Tension spring |
Загрузка ...
|
|
| 12 | 009528260 | Formed part |
Загрузка ...
|
|
| 13 | 270015010 | Pin |
Загрузка ...
|
|
| 14 | 009528230 | Adjusting nut |
Загрузка ...
|
|
| 15 | 009006620 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009528210 | Pin |
Загрузка ...
|
|
| 17 | 009528220 | Securing clip |
Загрузка ...
|
|
| 18 | 009528310 | Tension spring |
Загрузка ...
|
|
| 19 | 009528250 | Expander unit |
Загрузка ...
|
|
| 20 | 009523331 | Sealing ring |
Загрузка ...
|
|
| 21 | 009321080 | Tap. roll. bearing |
Загрузка ...
|
|
| 22 | 270030150 | Brake drum |
Загрузка ...
|
|
| 23 | 009102560 | Wheel pin |
Загрузка ...
|
|
| 24 | 009102150 | Spring washer |
Загрузка ...
|
|
| 25 | 009524210 | Nut |
Загрузка ...
|
|
| 26 | 009321050 | Taper roller bearing |
Загрузка ...
|
|
| 27 | 009089311 | Castellated nut |
Загрузка ...
|
|
| 28 | 009120911 | Cotter pin |
Загрузка ...
|
|
| 29 | 009388340 | Wheel cap |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
