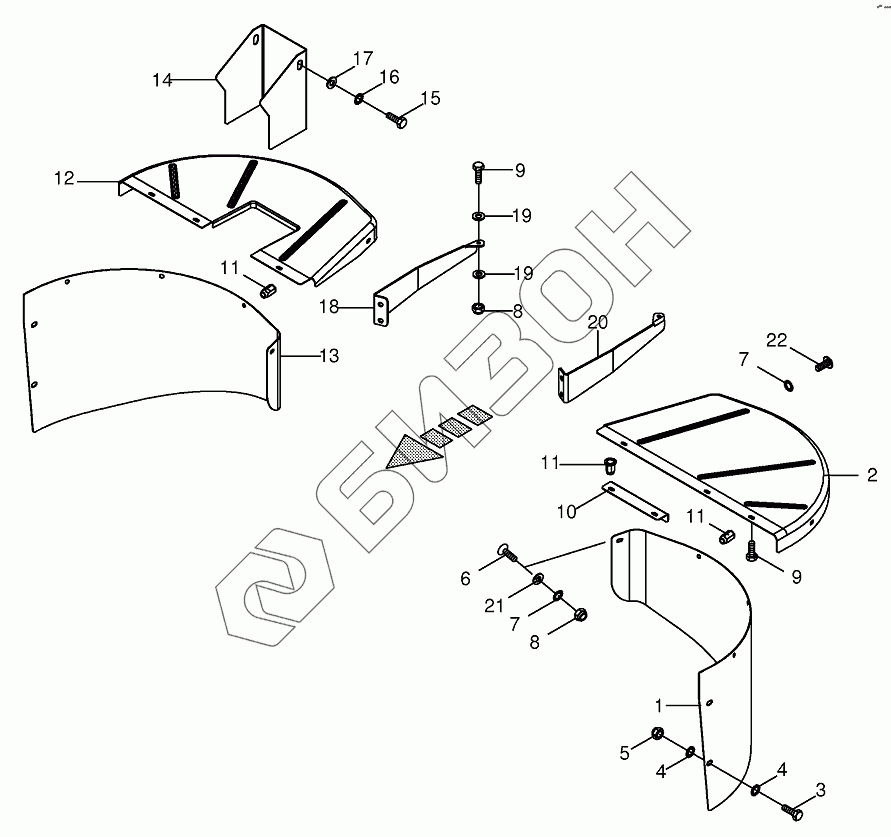

Графический каталог запасных частей к технике: KRONE EC F280/320/360. Drum guard
1
1
2
2
3
4
4
5
6
7
7
8
8
9
9
10
11
11
11
12
12
13
13
14
14
15
16
17
18
18
19
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200360360 | Cover plate rear lh. + blind rivet nuts |
Загрузка ...
|
|
| 1 | 200358390 | Cover plate rear lh. + blind rivet nuts |
Загрузка ...
|
|
| 2 | 200341070 | Cover plate-left |
Загрузка ...
|
|
| 2 | 200329400 | Cover plate-left |
Загрузка ...
|
|
| 3 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087010 | Locknut |
Загрузка ...
|
|
| 6 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 7 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009087060 | Locknut |
Загрузка ...
|
|
| 9 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 10 | 200329370 | Strap |
Загрузка ...
|
|
| 11 | 900001130 | Blind rivet nut |
Загрузка ...
|
|
| 12 | 200329430 | Cover plate-right |
Загрузка ...
|
|
| 12 | 200340920 | Cover plate-right |
Загрузка ...
|
|
| 13 | 200358380 | Cover plate rear rh. + blind rivet nuts |
Загрузка ...
|
|
| 13 | 200360350 | Cover plate rear rh. + blind rivet nuts |
Загрузка ...
|
|
| 14 | 200329470 | Guard plate |
Загрузка ...
|
|
| 14 | 200354290 | Guard plate |
Загрузка ...
|
|
| 15 | 009003351 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 17 | 009103620 | Washer |
Загрузка ...
|
|
| 18 | 200347680 | Strut-right |
Загрузка ...
|
|
| 18 | 200346610 | Strut-right |
Загрузка ...
|
|
| 19 | 009106030 | Washer |
Загрузка ...
|
|
| 20 | 200347690 | Strut-left |
Загрузка ...
|
|
| 20 | 200346600 | Strut-left |
Загрузка ...
|
|
| 21 | 009104140 | Washer |
Загрузка ...
|
|
| 22 | 900015770 | Fillister head screw |
Загрузка ...
|
