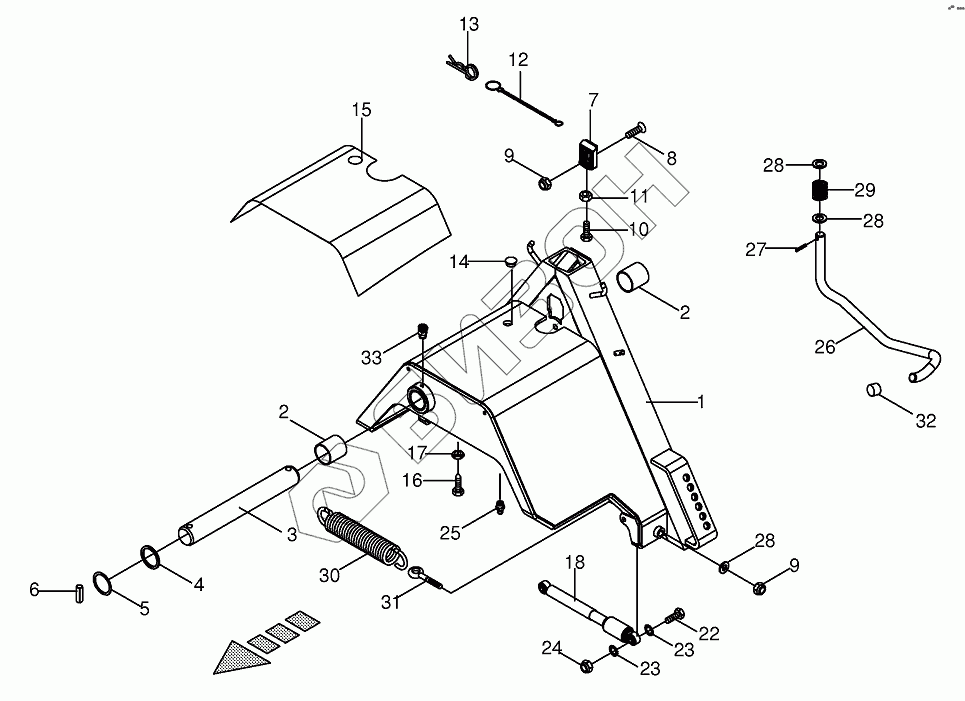

Графический каталог запасных частей к технике: KRONE EC F280/320/360. Pendular bent
1
2
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
22
23
23
24
25
26
27
28
28
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200327031 | Pendulum trestle with sockets-incl. bushing |
Загрузка ...
|
|
| 2 | 900015760 | Bearing bush |
Загрузка ...
|
|
| 3 | 200329890 | Hinge pin |
Загрузка ...
|
|
| 4 | 009107321 | Supporting disc |
Загрузка ...
|
|
| 5 | 009108990 | Shim ring |
Загрузка ...
|
|
| 6 | 009125003 | Roll pin |
Загрузка ...
|
|
| 7 | 001515621 | Limit stop |
Загрузка ...
|
|
| 8 | 009040060 | Countersunkscrew |
Загрузка ...
|
|
| 9 | 009087010 | Locknut |
Загрузка ...
|
|
| 10 | 009003061 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009082150 | Hex nut |
Загрузка ...
|
|
| 12 | 009226512 | Chain |
Загрузка ...
|
|
| 13 | 009171050 | Spring clip |
Загрузка ...
|
|
| 14 | 009538230 | Sealing plug |
Загрузка ...
|
|
| 15 | 270092760 | Tag-beige |
Загрузка ...
|
|
| 16 | 009024010 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009085151 | Hex nut-low form |
Загрузка ...
|
|
| 18 | 270092080 | Gas spring |
Загрузка ...
|
|
| 22 | 009014340 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009099070 | Detent edged washer |
Загрузка ...
|
|
| 24 | 009087580 | Locknut |
Загрузка ...
|
|
| 25 | 009191050 | Grease niple |
Загрузка ...
|
|
| 26 | 200351911 | PTO shaft support |
Загрузка ...
|
|
| 27 | 009126432 | Roll pin |
Загрузка ...
|
|
| 28 | 009105122 | Washer |
Загрузка ...
|
|
| 29 | 004906070 | Pressure spring |
Загрузка ...
|
|
| 30 | 001516661 | Tension spring |
Загрузка ...
|
|
| 31 | 009183001 | Eyebolt |
Загрузка ...
|
|
| 32 | 009249490 | Pipe protective cap |
Загрузка ...
|
|
| 33 | 009191060 | Grease niple |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
