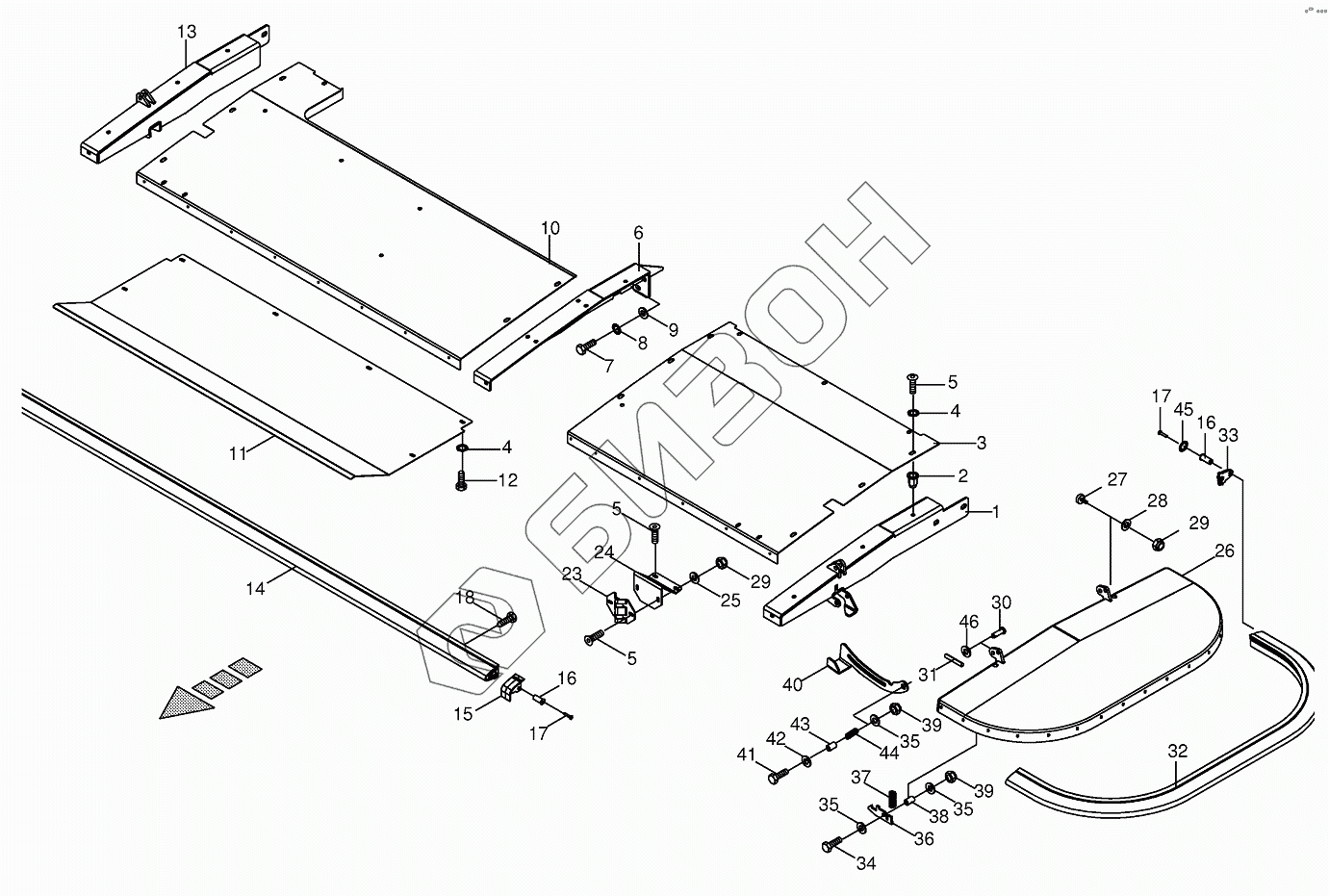

Графический каталог запасных частей к технике: KRONE EC F280 / F320. Guard 815000 - 850000
1
2
3
4
4
5
5
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
17
18
23
24
25
26
27
28
29
29
30
31
32
33
34
35
35
35
36
37
38
39
39
40
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200362510 | Support lh. with blind rivet nut |
Загрузка ...
|
|
| 2 | 900001130 | Blind rivet nut |
Загрузка ...
|
|
| 3 | 200361510 | Front guard left |
Загрузка ...
|
|
| 4 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 5 | 900015770 | Fillister head screw |
Загрузка ...
|
|
| 6 | 200362520 | Support centre with blind rivet nut |
Загрузка ...
|
|
| 7 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 9 | 009105061 | Washer |
Загрузка ...
|
|
| 10 | 200361480 | Front guard left |
Загрузка ...
|
|
| 10 | 200361520 | Front guard left |
Загрузка ...
|
|
| 10 | 200361470 | Front guard left |
Загрузка ...
|
|
| 11 | 200340740 | Sub plate |
Загрузка ...
|
|
| 12 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 13 | 200362500 | Support rh. with blind rivet nut |
Загрузка ...
|
|
| 14 | 200340760 | Protective profile-front |
Загрузка ...
|
|
| 14 | 200324680 | Protective profile-front |
Загрузка ...
|
|
| 15 | 200329850 | Cover cap |
Загрузка ...
|
|
| 16 | 900016140 | Dowel |
Загрузка ...
|
|
| 17 | 900016110 | Self-tapping screw |
Загрузка ...
|
|
| 18 | 900016920 | Self-tapping screw |
Загрузка ...
|
|
| 23 | 001466052 | Illumination support-front |
Загрузка ...
|
|
| 24 | 200329870 | Warning panel support |
Загрузка ...
|
|
| 25 | 900005850 | Washer |
Загрузка ...
|
|
| 26 | 200324422 | Side guard |
Загрузка ...
|
|
| 27 | 270061350 | Rubber pad |
Загрузка ...
|
|
| 28 | 009104130 | Washer |
Загрузка ...
|
|
| 29 | 009087060 | Locknut |
Загрузка ...
|
|
| 30 | 009536301 | Pin |
Загрузка ...
|
|
| 31 | 009125822 | Roll pin |
Загрузка ...
|
|
| 32 | 200324700 | Protective profile-right |
Загрузка ...
|
|
| 33 | 200329860 | Cover cap |
Загрузка ...
|
|
| 34 | 009014330 | Hex head bolt |
Загрузка ...
|
|
| 35 | 009104140 | Washer |
Загрузка ...
|
|
| 36 | 200324710 | Ratchet |
Загрузка ...
|
|
| 37 | 003372563 | Pressure spring |
Загрузка ...
|
|
| 38 | 200326110 | Bushing |
Загрузка ...
|
|
| 39 | 009087580 | Locknut |
Загрузка ...
|
|
| 40 | 200350970 | Strut-left |
Загрузка ...
|
|
| 40 | 200350960 | Strut-right |
Загрузка ...
|
|
| 41 | 009014350 | Hex head bolt |
Загрузка ...
|
|
| 42 | 009103530 | Washer |
Загрузка ...
|
|
| 43 | 200624480 | Bushing |
Загрузка ...
|
|
| 44 | 002817580 | Pressure spring |
Загрузка ...
|
|
| 45 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 46 | 009103031 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
