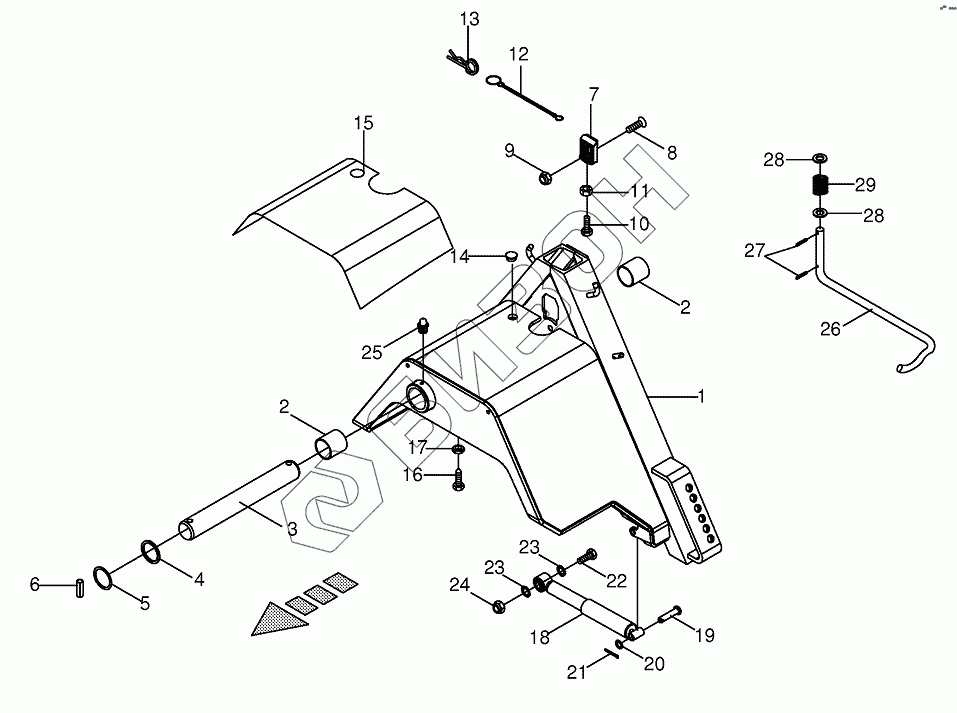

Графический каталог запасных частей к технике: KRONE EC F280 / F320. Pendular bent 815000 - 840000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
28
29
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 200327030 Pendular bent-incl. bushing
Загрузка ...
2 900015760 Bearing bush
Загрузка ...
3 200329890 Hinge pin
Загрузка ...
4 009107321 Supporting disc
Загрузка ...
5 009108990 Shim ring
Загрузка ...
6 009125003 Roll pin
Загрузка ...
7 001515621 Limit stop
Загрузка ...
8 009040060 Countersunkscrew
Загрузка ...
9 009087010 Locknut
Загрузка ...
10 009003061 Hex head bolt
Загрузка ...
11 009082150 Hex nut
Загрузка ...
12 009226512 Chain
Загрузка ...
13 009171050 Spring clip
Загрузка ...
14 009538230 Sealing plug
Загрузка ...
15 200329220 Tag-beige
Загрузка ...
16 009024010 Hex head bolt
Загрузка ...
17 009085151 Hex nut-low form
Загрузка ...
18 270069840 Damper
Загрузка ...
19 900017510 Pin with small head
Загрузка ...
20 009105061 Washer
Загрузка ...
21 009125792 Roll pin
Загрузка ...
22 009011621 Hex head bolt
Загрузка ...
23 009099290 Detent edged washer
Загрузка ...
24 009087140 Locknut
Загрузка ...
25 009191050 Grease niple
Загрузка ...
26 001519145 Pto drive shaft support
Загрузка ...
27 009126432 Roll pin
Загрузка ...
28 009105122 Washer
Загрузка ...
29 004906070 Pressure spring
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
