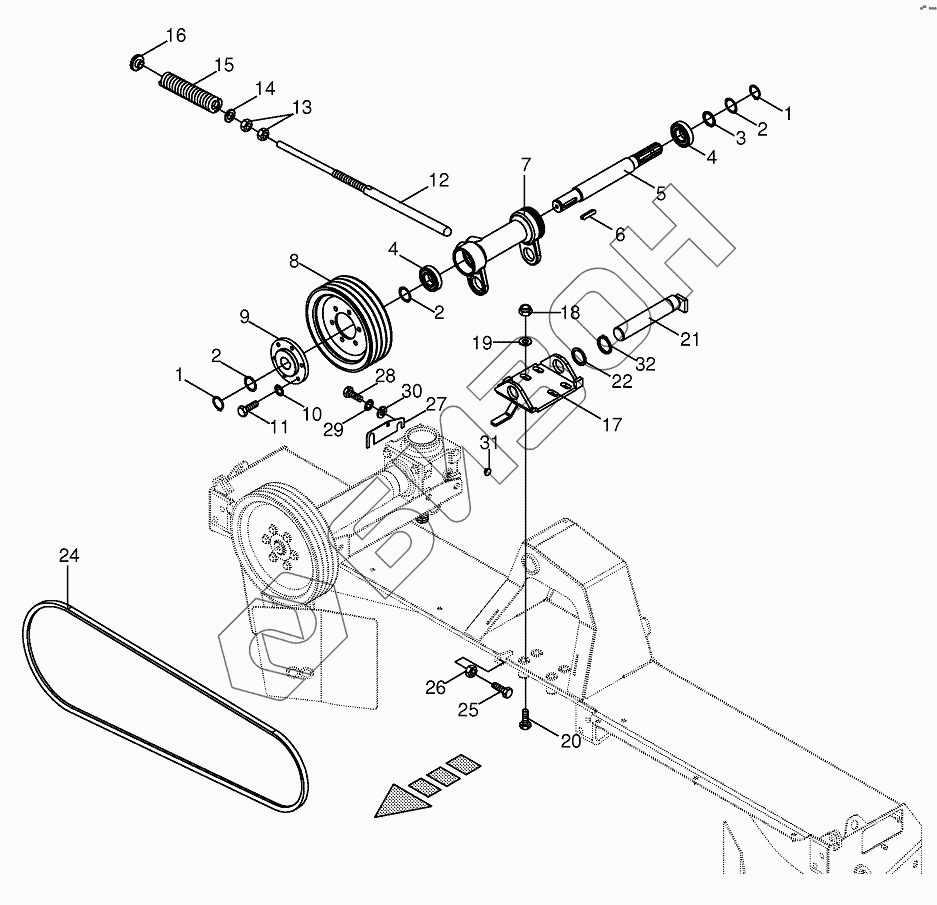

Графический каталог запасных частей к технике: KRONE EC F280 / F320. V-belt pulley bearing
1
1
2
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009014900 | 009014900 | Hex head bolt |
Загрузка ...
|
|
| 009215400 | 009215400 | V-belt-1 Set = 4 pieces |
Загрузка ...
|
|
| 1 | 009115410 | Circlip |
Загрузка ...
|
|
| 2 | 009111320 | Shim ring |
Загрузка ...
|
|
| 2 | 009111330 | Shim ring |
Загрузка ...
|
|
| 2 | 009111340 | Shim ring |
Загрузка ...
|
|
| 3 | 009107271 | Supporting disc |
Загрузка ...
|
|
| 4 | 009305370 | Grooved ball bearing |
Загрузка ...
|
|
| 5 | 002541370 | Auxiliary P.T.O. stub shaft |
Загрузка ...
|
|
| 6 | 009151261 | Fit-in key |
Загрузка ...
|
|
| 7 | 002541350 | V-belt bearing |
Загрузка ...
|
|
| 8 | 002509024 | V-belt pulley |
Загрузка ...
|
|
| 9 | 200303281 | Hub |
Загрузка ...
|
|
| 10 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 12 | 002540480 | Guide rail |
Загрузка ...
|
|
| 12 | 002540470 | Guide rail |
Загрузка ...
|
|
| 13 | 009082250 | Hex nut |
Загрузка ...
|
|
| 14 | 009105122 | Washer |
Загрузка ...
|
|
| 15 | 001466201 | Pressure spring |
Загрузка ...
|
|
| 16 | 001400730 | Spacer bushing |
Загрузка ...
|
|
| 17 | 200337410 | V-belt pulley bearing |
Загрузка ...
|
|
| 18 | 009087190 | Locknut |
Загрузка ...
|
|
| 19 | 009103031 | Washer |
Загрузка ...
|
|
| 20 | 009011411 | Hex head bolt |
Загрузка ...
|
|
| 21 | 200351960 | Pin |
Загрузка ...
|
|
| 22 | 009107300 | Supporting disc |
Загрузка ...
|
|
| 24 | 009215010 | V-belt-1 Set = 4 pieces |
Загрузка ...
|
|
| 25 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009082120 | Hex nut |
Загрузка ...
|
|
| 27 | 200311860 | Spacer plate |
Загрузка ...
|
|
| 28 | 009003351 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 30 | 009103620 | Washer |
Загрузка ...
|
|
| 31 | 009250100 | Sealing plug |
Загрузка ...
|
|
| 32 | 009115450 | Circlip |
Загрузка ...
|
