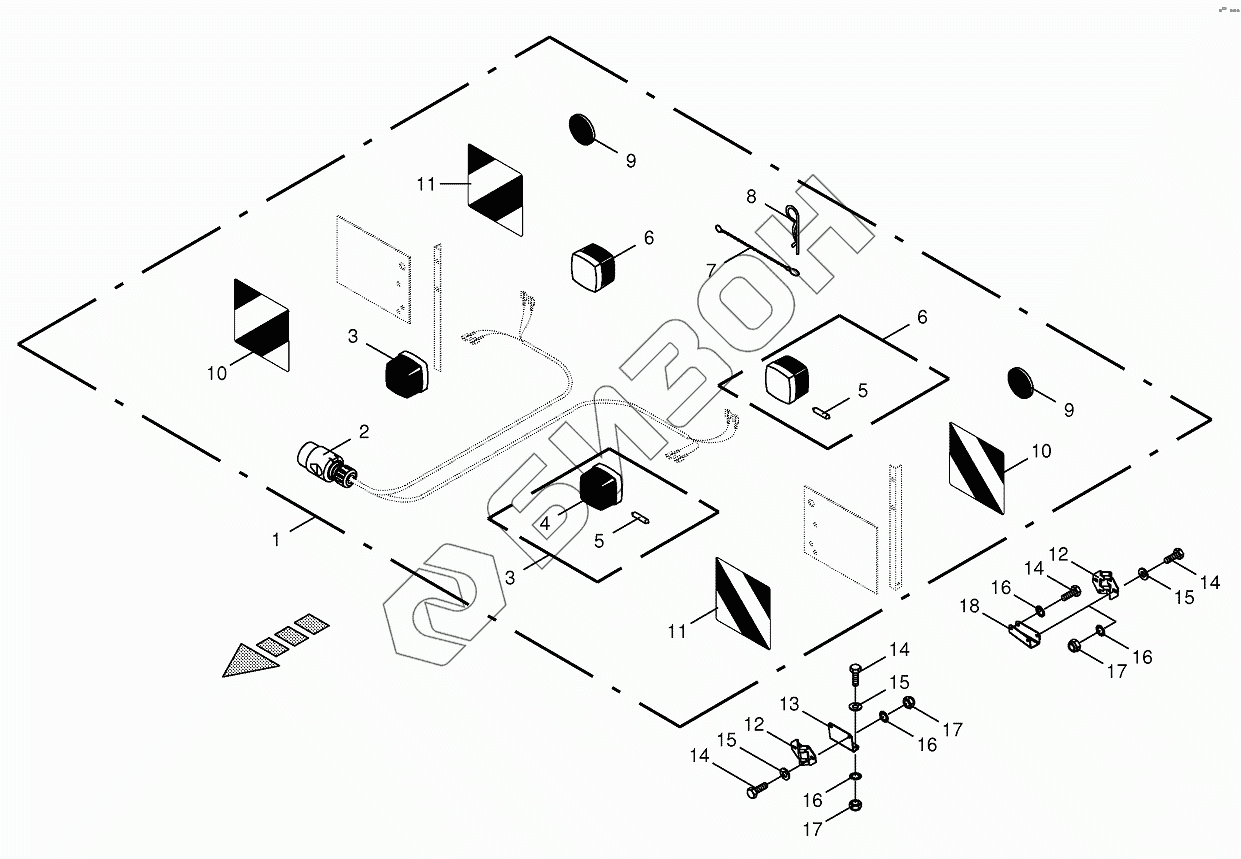

Графический каталог запасных частей к технике: KRONE EC F280 / F320. Warning panel/lighting
1
2
3
3
4
5
5
6
6
7
8
9
9
10
10
11
11
12
12
13
14
14
14
14
15
15
15
16
16
16
16
17
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200355490 | Acc. kit warning panel set front mower |
Загрузка ...
|
|
| 2 | 009245760 | Plug-7-pole |
Загрузка ...
|
|
| 3 | 009246110 | Position light-white |
Загрузка ...
|
|
| 4 | 009246230 | Lens for lamp-white |
Загрузка ...
|
|
| 5 | 009247090 | Singel filament buld |
Загрузка ...
|
|
| 6 | 009247800 | Position light-red |
Загрузка ...
|
|
| 7 | 002753461 | Chain |
Загрузка ...
|
|
| 8 | 009171050 | Spring clip |
Загрузка ...
|
|
| 9 | 009245351 | Rear reflector-red |
Загрузка ...
|
|
| 10 | 270069760 | Warning foil |
Загрузка ...
|
|
| 11 | 270069820 | Warning foil |
Загрузка ...
|
|
| 12 | 001466052 | Illumination support-front |
Загрузка ...
|
|
| 13 | 200349330 | Illumination support-front |
Загрузка ...
|
|
| 14 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009104130 | Washer |
Загрузка ...
|
|
| 16 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 17 | 009087060 | Locknut |
Загрузка ...
|
|
| 18 | 200349320 | Support-back |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
