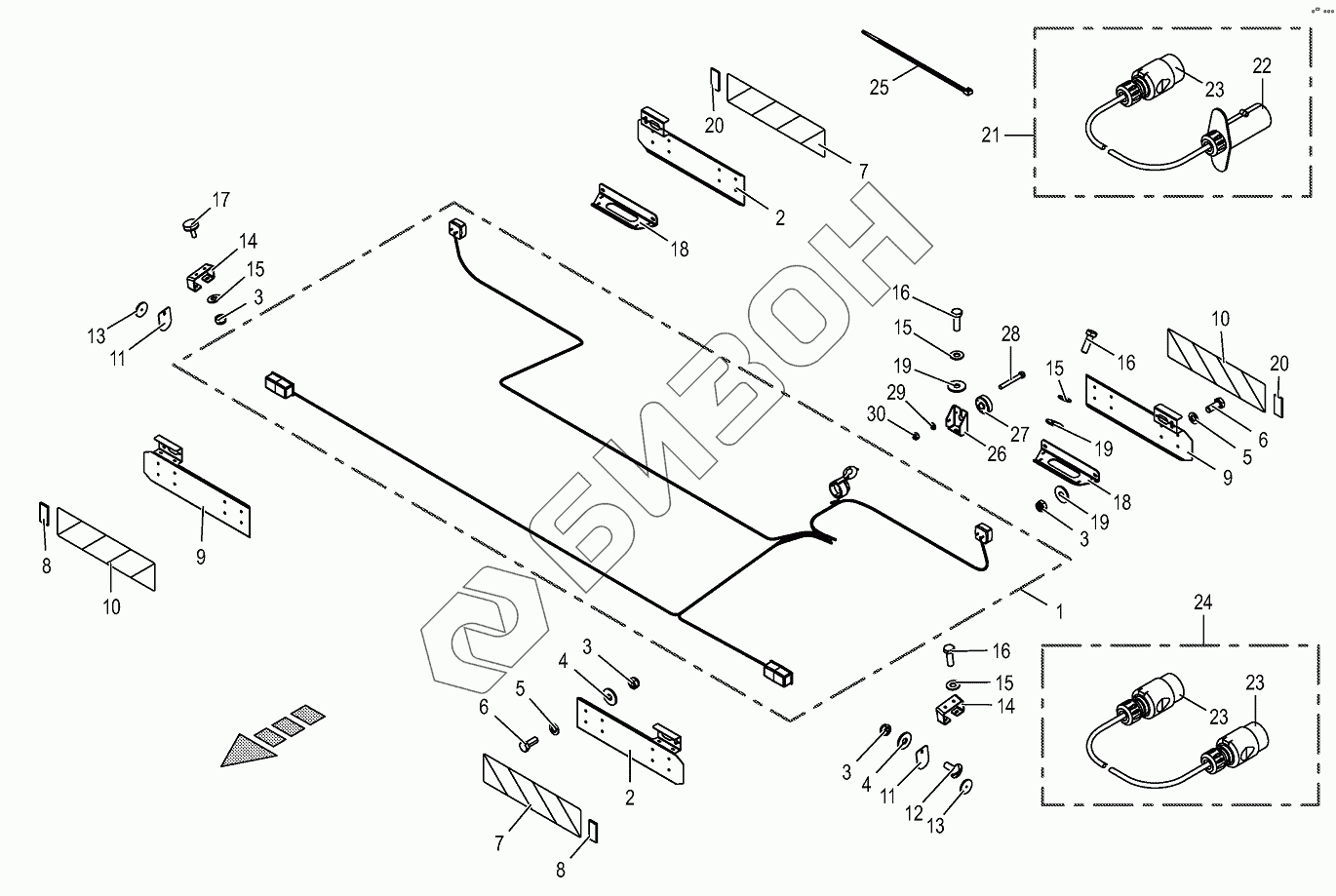

Графический каталог запасных частей к технике: KRONE EC F280 M. Lighting
1
2
2
3
3
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
15
15
15
15
16
16
16
17
18
18
19
19
19
20
20
21
22
23
23
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200829130 | Lighting cpl. |
Загрузка ...
|
|
| 2 | 200373160 | Warning panel support lh. |
Загрузка ...
|
|
| 3 | 009087060 | Locknut |
Загрузка ...
|
|
| 4 | 900005850 | Washer |
Загрузка ...
|
|
| 5 | 009104130 | Washer |
Загрузка ...
|
|
| 6 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 7 | 270119490 | Label war. foil rh. fully refl. type II. |
Загрузка ...
|
|
| 8 | 270114850 | Rear reflector white adhesive |
Загрузка ...
|
|
| 9 | 200373150 | Warning panel support rh. |
Загрузка ...
|
|
| 10 | 270119500 | Label war. foil lh. fully refl. type II. |
Загрузка ...
|
|
| 11 | 200375930 | Retaining sheet side lobe |
Загрузка ...
|
|
| 12 | 009052311 | Coach bolt |
Загрузка ...
|
|
| 13 | 009246340 | Side light-yellow-self- adhesive |
Загрузка ...
|
|
| 14 | 200376240 | Limitation holder flap protection |
Загрузка ...
|
|
| 15 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 16 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 17 | 270061350 | Rubber pad |
Загрузка ...
|
|
| 18 | 200376220 | Support |
Загрузка ...
|
|
| 19 | 009106030 | Washer |
Загрузка ...
|
|
| 20 | 270114840 | Rear reflector red adhesive |
Загрузка ...
|
|
| 21 | 009247820 | Extension cable-7-pole |
Загрузка ...
|
|
| 22 | 009247830 | Plug-7-pole |
Загрузка ...
|
|
| 23 | 009245760 | Plug-7-pole |
Загрузка ...
|
|
| 24 | 009247282 | Extension cable-7-pole |
Загрузка ...
|
|
| 25 | 009226711 | Cable band |
Загрузка ...
|
|
| 26 | 200383170 | Support socket |
Загрузка ...
|
|
| 27 | 009245170 | Socket base |
Загрузка ...
|
|
| 28 | 009034531 | Allen screw |
Загрузка ...
|
|
| 29 | 009100310 | Spring washer |
Загрузка ...
|
|
| 30 | 009082071 | Hex nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
