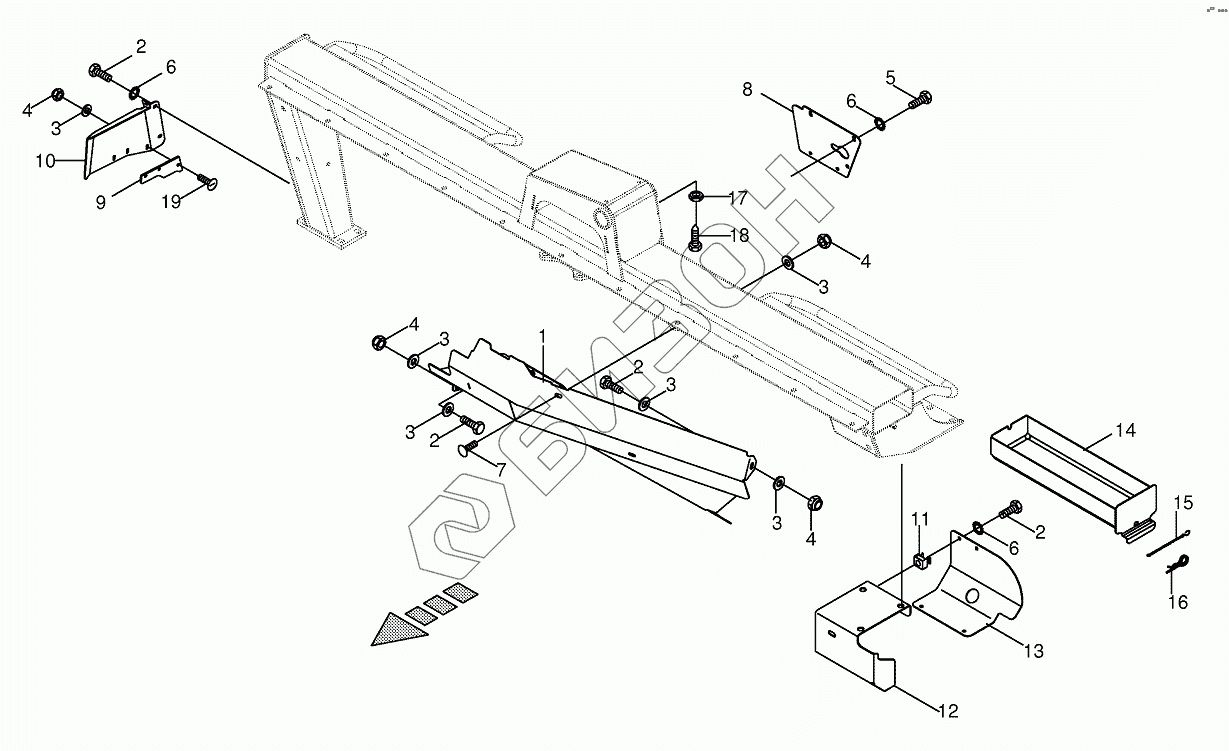

Графический каталог запасных частей к технике: KRONE EC F280 M. Mounting parts
1
2
2
2
2
3
3
3
3
3
3
4
4
4
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200307211 | Guard |
Загрузка ...
|
|
| 2 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009104130 | Washer |
Загрузка ...
|
|
| 4 | 009087060 | Locknut |
Загрузка ...
|
|
| 5 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 8 | 200307711 | Guard |
Загрузка ...
|
|
| 9 | 200313080 | Rubber |
Загрузка ...
|
|
| 10 | 200313140 | Deflector plate-outside right |
Загрузка ...
|
|
| 11 | 009095470 | Nut |
Загрузка ...
|
|
| 12 | 200307220 | PTO shaft guard |
Загрузка ...
|
|
| 13 | 200307231 | PTO shaft guard |
Загрузка ...
|
|
| 14 | 200326400 | Tool box |
Загрузка ...
|
|
| 15 | 009226230 | Chain |
Загрузка ...
|
|
| 16 | 009171041 | Spring clip |
Загрузка ...
|
|
| 17 | 009085151 | Hex nut-low form |
Загрузка ...
|
|
| 18 | 009024010 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009052311 | Coach bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
