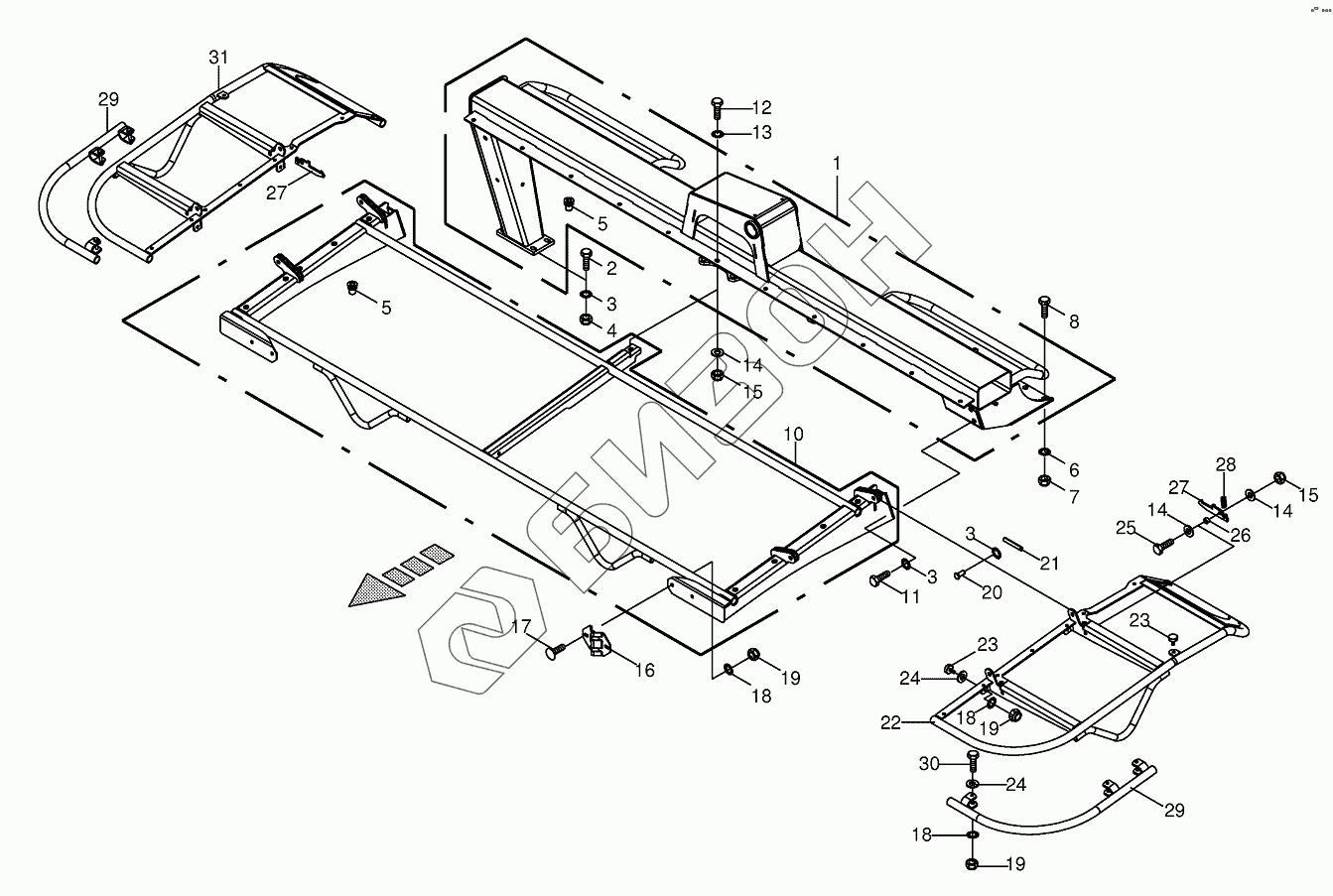

Графический каталог запасных частей к технике: KRONE EC F280 M. Supporting beam
1
2
3
3
3
4
5
5
6
7
8
10
11
12
13
14
14
14
15
15
16
17
18
18
18
19
19
19
20
21
22
23
23
24
24
25
26
27
27
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200338071 | Supporting beam |
Загрузка ...
|
|
| 2 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009087010 | Locknut |
Загрузка ...
|
|
| 5 | 900001130 | Blind rivet nut |
Загрузка ...
|
|
| 6 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009087190 | Locknut |
Загрузка ...
|
|
| 8 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 10 | 200351821 | Protecting frame |
Загрузка ...
|
|
| 11 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009104140 | Washer |
Загрузка ...
|
|
| 15 | 009087580 | Locknut |
Загрузка ...
|
|
| 16 | 001466052 | Illumination support-front |
Загрузка ...
|
|
| 17 | 009047301 | Coach bolt |
Загрузка ...
|
|
| 18 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 19 | 009087060 | Locknut |
Загрузка ...
|
|
| 20 | 009160152 | Pin with small head |
Загрузка ...
|
|
| 21 | 009125822 | Roll pin |
Загрузка ...
|
|
| 22 | 200327061 | Guard LH |
Загрузка ...
|
|
| 23 | 270061350 | Rubber pad |
Загрузка ...
|
|
| 24 | 009104130 | Washer |
Загрузка ...
|
|
| 25 | 009014310 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009082120 | Hex nut |
Загрузка ...
|
|
| 27 | 200327380 | Ratchet |
Загрузка ...
|
|
| 28 | 002749490 | Pressure spring |
Загрузка ...
|
|
| 29 | 200327040 | Tube bow |
Загрузка ...
|
|
| 30 | 009010461 | Hex head bolt |
Загрузка ...
|
|
| 31 | 200327051 | Guard RH |
Загрузка ...
|
|
| 32 | 009099070 | Detent edged washer |
Загрузка ...
|
